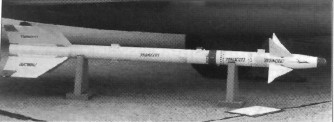

Ракета класса «воздух—воздух» PL-5B

PL-7 — ракета малой дальности с ИК ГСН. Ее разработка началась в 1982 г. Южно-китайской национальной компанией по производству авиационных двигателей на основе французской ракеты «Мажик» R-550. Первые испытательные пуски состоялись в конце 1984 г. Серийное производство развернуто в 1987 г.

ИК ГСН китайской разработки имеет значительно худшие характеристики, чем у французского аналога, и позволяет осуществлять пуск ракеты только в заднюю полусферу. Ракета PL-7 предлагалась в составе боекомплекта истребителя J-7 и штурмовика Q-5 при их поставках на экспорт. На вооружение НОАК ракета PL-7 не принята.

PL-8 — современная всеракурсная ракета класса «воздух—воздух» с инфракрасной системой наведения, разработанная 607-м институтом на основе израильской ракеты «Питон-3».

УР «Питон-3» создана израильской компанией «Рафаэль» в начале 1980-х гг. для вооружения современных истребителей F-15, F-16 и «Мираж». При разработке ракеты, на этапе ОКР, был учтен опыт боевого применения авиации в 1982 г. в период конфликта в Ливане. Утверждается, что УР «Питон-3» имеет лучшие скоростные и маневренные характеристики, а также большую дальность пуска, чем американская AIM-9L

Соглашение о лицензионном производстве ракет «Питон-3», получивших в Китае обозначение PL-8, было заключено в 1982 г. Первая партия PL-8 была выпущена в период с марта 1988 по апрель 1989 г.

В 1997 г. PL-8 была принята на вооружение НОАК. К концу 1990-х гг. Китай полностью освоил производство ракет из местных комплектующих частей и компонентов.

PL-8 стала первой китайской УР с ИК ГСН класса «воздух—воздух», позволяющей, по информации разработчиков, осуществлять пуск ракеты под любым ракурсом, в том числе в переднюю полусферу (ППС) воздушной цели.

В приоритетном порядке PL-8 поставляется для оснащения авиационных частей, имеющих на вооружении современные китайские истребители типа J-8B/D и J-10. Последние модификации ракеты могут использовать для целеуказания нашлемную систему целеуказания (НСЦ), что существенно расширяет возможности пуска.

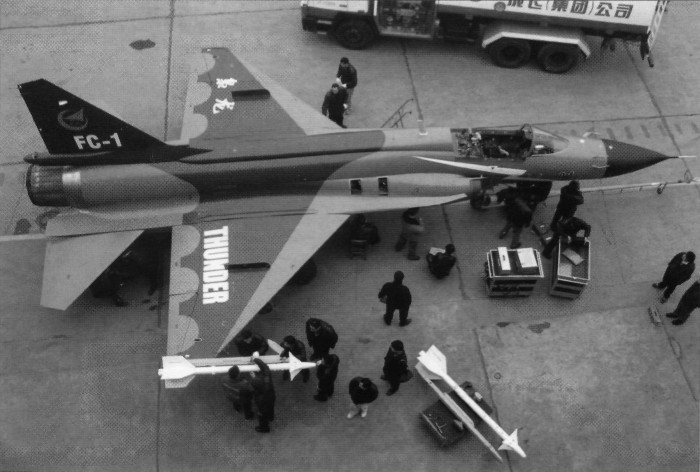

В состав вооружения перспективного китайского истребителя FC-1 входят ракеты класса «воздухвоздух» PL-5E

Основные характеристики ракет PL-2, PL-4, PL-5 и их модификаций

PL-2B

PL-4A

PL-4B

PL-5B

PL-5C

PL-5E

Тип ГСН

ИК

ПР

ИК

ИК

ИК

ИК

Длина (м)

2,99

3,235

3,128

3,128

3,128

2,893

Диаметр (м)

0,53

0,19

0,19

0,127

0,127

0,127

Размах крыла (м)

1,27

0,657

0,657

0,657

Вес (кг)

76

150

148

148

148

83

Дистанция пуска (км, мин.- макс.)

?—3

?—18

?—8

1,3—16

1,3—16

0,5—18

Число М полета

2,2

2,2

2,2

2,2

2,2

Макс, перегрузка (G)

40

40

20

30

40

Вес боевой части (кг)

11,3

30

30

6

6

6


ChinaAA010.jpg ChinaAA011.jpg

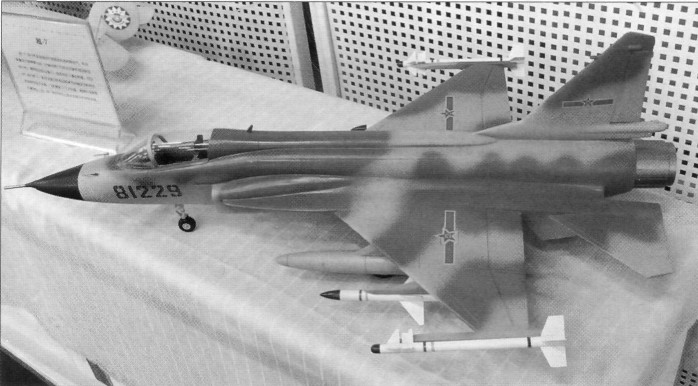

Модель перспективного истребителя FC-1 с ракетами класса «воздухвоздух» PL-7 (на законцовках крыла) и PL-11 (на подкрыльевых пилонах) Ракета класса «воздух—воздух» PL-7
