На заводе в г. Форт-Уорт фирма «Локхид Мартин» соорудила стенд для отработки интеграции системы датчиков. Главным элементом стенда является макет самолета JSF в натуральную величину, расположенный на вершине 12-метровой колонны. Макет может разворачиваться под разными углами к горизонту. На нем установлен полный комплект датчиков, присоединенный к компьютерной системе обработки данных, созданной целиком из комплектующих, представленных на коммерческом рынке, результаты работы которой выдаются на дисплеи в расположенный отдельно имитатор кабины самолета. Стенд используется для испытаний отдельных подсистем и для проверки общей интеграции всех систем. В ходе серийного производства на этом стенде отрабатываются все новые системные решения перед их внедрением на реальный самолет.
В программе JSF фирмы «Локхид Мартин» также использовались два летающих стенда - самолеты F-16 и S-3, на которых пытались отработать оклейку обшивки ЛА полимерной радиопоглощающей пленкой 3М вместо покраски. Использование подобной «обойной» технологии в течение жизненного цикла самолета позволяло сэкономить более 300 кг краски. Но по результатам испытаний было принято решение отказаться от оклейки в пользу окраски спецкрасителями с содержанием РПМ.
В числе новых разработок, внедренных фирмой «Локхид Мартин» на новом самолете, есть революционные электрогидростатические приводы, запитываемые от электрической системы. В результате, полностью отпадает нужда в централизованной гидравлической системе, а приводы действуют от управляющего электрического сигнала. Для испытаний этих приводов, а также для отработки прогностической системы мониторинга технического состояния самолета использовалась ЛЛ F-16AFTI.
На самолете F-16 также отрабатывалась конструкция нерегулируемого воздухозаборника на скоростях до числа М=2. В канале заборника ЛЛ вместо управляемого отсекателя пограничного слоя на входе в двигатель была установлена стационарная конструкция, смоделированная на компьютере и предназначенная для той же цели. Канал воздухозаборника JSF формуется из композитов зацело, без крепежа. К планеру самолета канал заборника монтируется с помощью фланцевых соединений, «вживляемых» в его конструкцию. Если бы канал заборника производился по уже отработанной технологии, применяемой на самолетах F-22 или F/A-18, в его конструкции присутствовало бы более 22000 дополнительных единиц различного крепежа. «Локхид Мартин» не ставила перед собою задачи отработать технологии серийного производства на опытных самолетах. Вместо этого инженеры-разработчики стремились максимально упростить конструкцию ЛА.

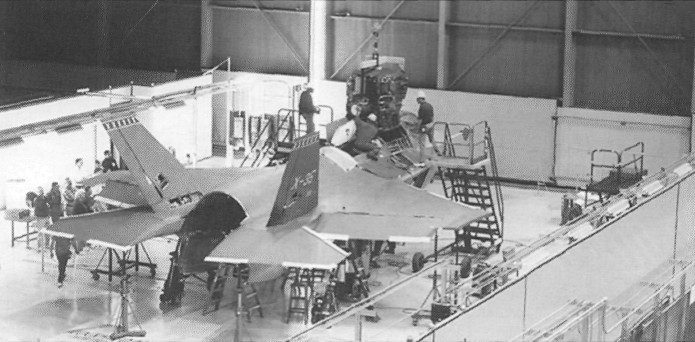

Сборка первого опытного самолета Локхид Х-35

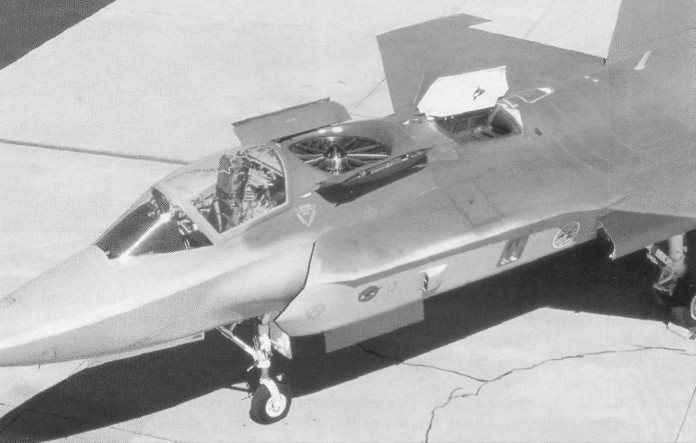

Вид на подъемный вентилятор Х-35А
По мнению технологов, общность конструкции трех вариантов самолета как раз и заключается в применении ко всем трем одних и тех же технологических процессов сборки, что особенно важно для палубного варианта, имеющего наименьший коэффициент общности с двумя другими. В частности, на палубном варианте будут устанавливаться более мощные шпангоуты, за кабиной (на месте, высвобожденном от подъемного вентилятора), чтобы воспринимать значительные ударные нагрузки на планер при посадке на палубу.
При конструировании планера большое внимание было уделено созданию больших композитных панелей обшивки, сопрягаемых с минимальными зазорами. Сопряжение осуществлялось с использованием компьютерной системы CATIA, разработанной и впервые примененной в ходе программы истребителя F-22. В результате самолет имел гораздо меньше швов, а толщина швов оказалась гораздо меньше, чем при применении традиционных технологий. Демонтаж большой панели давал прекрасный доступ к агрегатам внутри планера, кроме того, снижалась радиолокационная заметность ЛА. В швах стыков панелей практически отсутствовали ступеньки. Но, как выяснилось в ходе кампании «борьбы за вес», подобные решения оказались менее выгодными с точки зрения экономии массы, и от них пришлось отказаться.
Конструктивно самолет при сборке состоит из четырех базовых блоков. Силовая часть крыла, а также носовая часть фюзеляжа с кабиной будут изготавливаться фирмой «Локхид Мартин». Передние и задние кромки крыла и ГО будут изготовляться заводом в г. Палмдэйл. Центральная часть фюзеляжа будет изготавливаться фирмой «Нортроп Грумман», а задняя часть фюзеляжа и вертикальное оперение - концерном «ВАЕ».
