Сброс опытных моделей будущего F-117 с С-130

Однако на ЭПР летательного аппарата кроме геометрической формы и электромагнитных свойств его поверхности, влияют соотношение размеров ЛА и длины волны облучающего радиолокатора, а также ракурс облучения. Это значительно затрудняет подбор оптимальной поверхности сложной кривизны для «летающего крыла». Ограниченные возможности математического моделирования ЭПР в 1970-х годах не позволяли решить подобную задачу. Было легче определить зависимость ЭПР от ракурса для плоских поверхностей, чем для поверхностей сложной кривизны. В результате фирмы Локхид и Нортроп в своих проектах самолета XST решили применить схему, близкую к «бесхвостке» с так называемой фасеточной (многогранной) формой корпуса. Такая конфигурация не избавляет от блестящих точек, но при определенной ориентации плоских поверхностей и кромок, позволяет уменьшить число максимумов ЭПР и вывести их из сектора наиболее вероятного облучения.

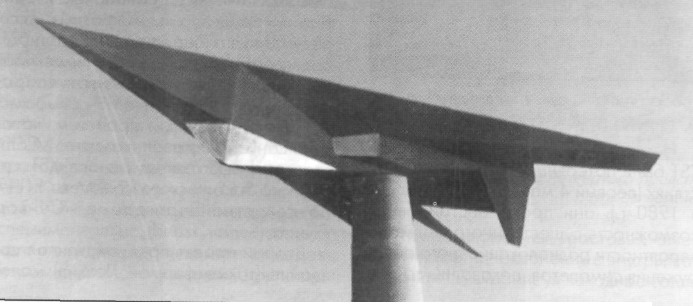

Макет XST, проверявшийся на авиабазе Холломэн с целью оценки эффекта радиолокационной "невидимости"

Проекты XST обеих фирм оказались близки. Оба самолета имели крыло большой стреловидности по передней кромке, корпус фасеточной формы и двухкилевое оперение с наклоненными внутрь килями (для экранирования выходных сопел двигателей). Основное отличие заключалось в расположении воздухозаборников: Нортроп предложила один надфюзеляжный воздухозаборник, размещенный сразу за кабиной летчика, Локхид - два боковых воздухозаборника.

На первом этапе конкурсной программы самолета XST были созданы натурные модели для оценки их ЭПР. Испытания моделей начались в апреле 1976 г., а в середине 1976 г. Локхид вышла победителем из состязания, получив контракт стоимостью 30 млн.долл. на постройку двух экспериментальных самолетов по программе «Хэв Блю» (Have Blue).

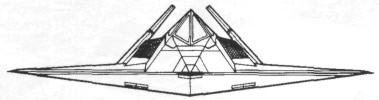

Схема самолета XST
