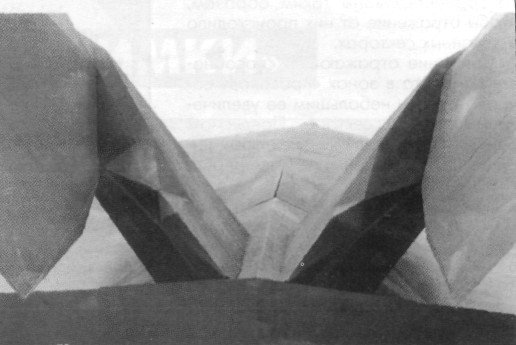

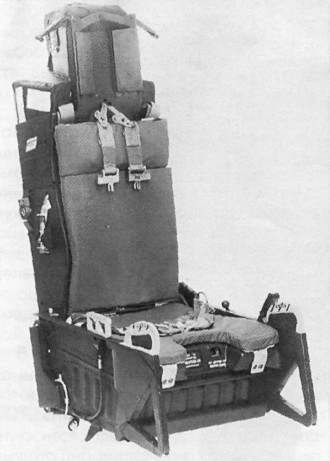

Вид на цельноповоротное хвостовое оперение	Катапультируемое кресло ACES II

Кабина одноместная с обзором только вперед. Летчик размещается на катапультируемом кресле Макдоннелл-Дуглас ACES II, обеспечивающем аварийное покидание самолета в полете и на стоянке. Используется система кондиционирования от самолета С-130.

Сбоку фюзеляжа (сзади опознавательного знака) расположен съемный шестигранный выступ, а под фюзеляжем - небольшие цилиндрические выступы, которые являются радиоотражателями для радиолокационного сопровождения самолета во время учений.

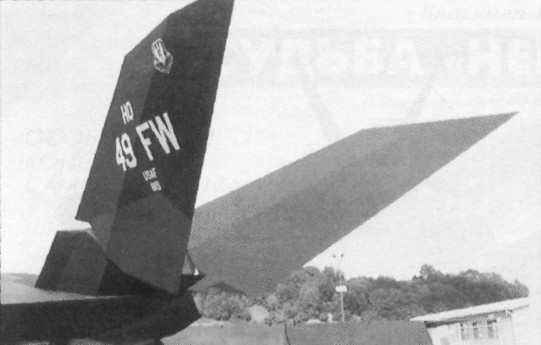

Цельноповоротные консоли V-образного хвостового оперения служат для управления только рысканием (для продольного управления не используются), имеют стреловидность около 65 град и угол развала 85 град. Они изготовлены из алюминиевого сплава с нанесением толстого слоя покрытия из РПМ.

После того, как в 1985 г. в результате флаттера на одном из самолетов в полете разрушился киль (самолет совершил благополучную посадку), Локхид разработала новый киль, имеющий кессон из термопластичного графитопластика и корневую часть, выполненную из нержавеющей стали.

К 1993 г. все самолеты переоснащены новыми килями, что позволило снять ограничение на скорость, наложенное по условиям безопасности от флаттера.

Шасси трехопорное с управляемой носовой опорой. Все стойки одноколесные, убираются вперед. Размеры пневматиков основных опор 812x223 мм, носовой - 558x167 мм. Тормоза колес дисковые, вначале со стальными дисками, которые были впоследствии заменены на углеродные. Имеется автомат торможения. Сверху хвостовой части фюзеляжа расположен отсек с тормозным парашютом. В хвостовой части самолета установлен тормозной крюк.

СИЛОВАЯ УСТАНОВКА

Самолет оснащен двумя двухконтурными турбореактивными двигателями Дженерал Электрик F404-GE-F1D2 (2x4900 кгс).

Двигатель является нефорсированным вариантом ТРДДФ F404, установленного на истребителе F/A-18 и ряде других самолетов. Система управления двигателями полностью автоматическая, цифровая. Створки отсека двигателей имеют длину около 3,5 м. Каждый из двигателей закрыт кожухом, выполненным с применением полимеров и шиповидных поглощающих конструкций, предназначенных для уменьшения отражения РЛ волн и снижения уровня шума самолета.

Прямоугольные воздухозаборники с косым срезом входа расположены по бокам фюзеляжа над крылом. На входе воздухозаборников для предотвращения РЛ облучения компрессоров двигателей установлены решетки из радиопоглощающих КМ с размерами ячеек 25x16 мм. Решетки имеют тепловую противообледенительную систему.

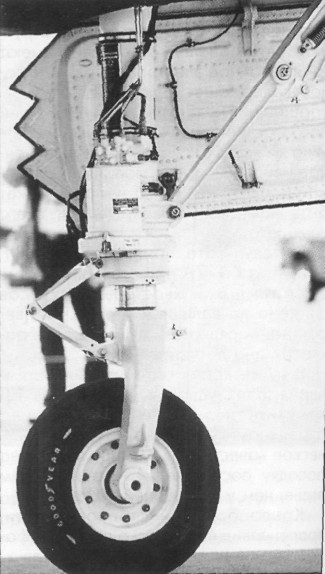

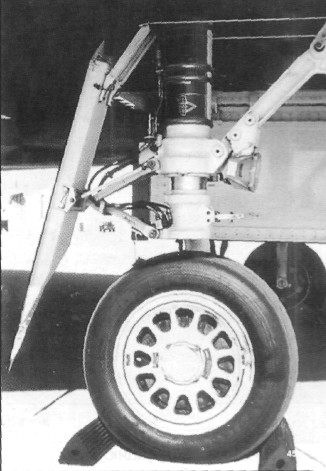

Основная и носовая (справа) стойки шасси
