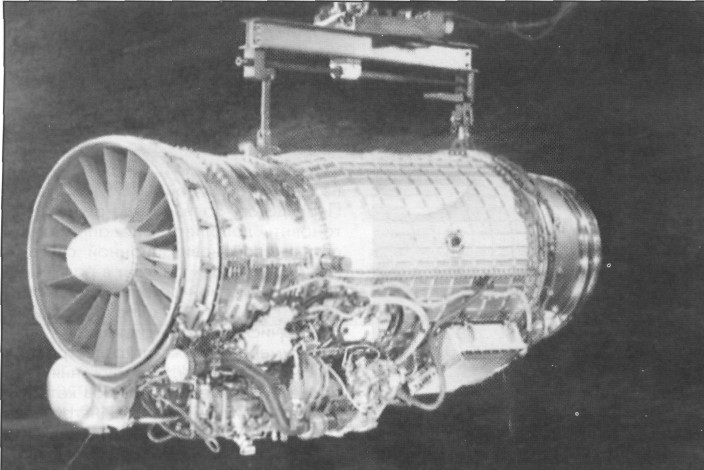

Двигатель Дженерал Электрик F404-GE-F1D2
![]() |
![]() |
Вид на сопло двигателя | Обслуживание двигателя в части |
Вход каждого воздухозаборника имеет размеры примерно 1,4x0,8 м в своей плоскости при площади 1,18 м2 и размеры 0,73x0,55 м при площади 0,40 м2 в сечении, перпендикулярном направлению полета. Переразмеренность воздухозаборника необходима для компенсации потерь, вызванных установкой решетки, и обеспечивает также забор дополнительного воздуха для внутреннего эжекторного сопла. Дополнительный воздух перепускается за турбину и охлаждает выходящие газы, что уменьшает ИК излучение, тепловые нагрузки стенок выходной трубы и уровень шума выходящей струи. Этому же служат и дополнительные впускные створки сверху воздухозаборников, имеющие площадь около 0,39 м2 каждая.
Снизу основных воздухозаборников находятся воздухозаборники системы кондиционирования.
За многолепестковыми диффузорами расположены смесительные камеры и широкие плоские сопла (с размерами 1,65x0,10 м на выходном срезе), имеющие удлиненные и отогнутые вверх (для предотвращения непосредственного наблюдения элементов двигателей в РЛ и ИК диапазонах) нижние панели.
Стенки сопла слоистой конструкции, с сотовым заполнителем из алюминиевого сплава. Срез каждого сопла параллелен задней кромке противоположной консоли крыла. Для уменьшения ИК и РЛ заметности в азимутальной плоскости каждое выходное устройство оборудовано 11 внутренними вертикальными перегородками. В то же время эти вертикальные перегородки так же, как дополнительные впускные створки, приводят к снижению КПД двигателя. Для уменьшения ИК-излучения внутренняя поверхность нижних панелей сопел имеет облицовку из теплопоглощающих керамических плиток.
Топливо размещается в двух фюзеляжных и четырех крыльевых баках. Для перегоночных полетов в отсеке вооружения может быть установлен подвесной топливный бак. Сверху фюзеляжа за кабиной имеется приемник системы дозаправки топливом в полете, который подсвечивается в ночном полете с помощью фары, размещенной в выступе сверху кабины летчика.
ОБЩЕСАМОЛЕТНЫЕ СИСТЕМЫ
Система управления полетом электродистанционная цифровая с четырехканальной схемой резервирования, разработана фирмой GEC Астроникс на основе ЭДСУ самолета F-16A/B. Самолет неустойчив по тангажу и рысканию и поэтому используется сложная система обеспечения искусственной устойчивости. С 1991 г. по программе OCIP устанавливается автомат тяги. Система воздушных сигналов имеет четыре ПВД на штангах фасеточной формы в носовой части самолета. Датчики угла атаки убирающиеся.
Автопилот обеспечивает полет самолета по заранее запрограммированному маршруту в зону, позволяющую летчику установить визуальный контакт с целью при использовании ИК станций.
Автомат тяги позволяет самолету выйти на рубеж применения оружия с точностью до нескольких секунд.
ЦЕЛЕВОЕ ОБОРУДОВАНИЕ.
Для того, чтобы уменьшить риск и стоимость разработки самолета F-117A, в состав его электронного оборудования и системы управления вооружением вначале были широко включены существующие компоненты от других самолетов с минимальной модификацией. В дальнейшем они были заменены более современными образцами с образованием интегрированного высокоточного комплекса для выполнения ночных атак.
Основополагающим было требование исключить любые источники излучений, которые могли бы облегчить обнаружение самолета и повысить уровень его демаскирующих признаков. При выполнении боевого задания (включая и этап дозаправки топливом в воздухе) используется режим радиомолчания с отключением связного оборудования, системы опознавания госпринадлежности и радиовысотомера. За исключением лазерного целеуказателя, который используется только кратковременно непосредственно при атаке цели, навигация, поиск цели и управление вооружением осуществляются с применением только пассивных систем.
