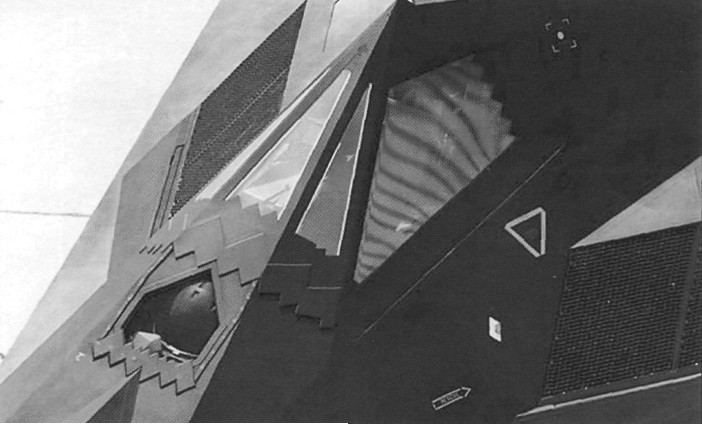

Носовая часть с "шариком" FLIR

F117053.jpg F117054.jpg
FLIR включает в себя три основных устройства: две камеры - широкоугольная и длиннофокусная и лазерный дальномер-указатель "Шарик" системы Tl F3 FLIR, устанавливаемый после 1991 г.

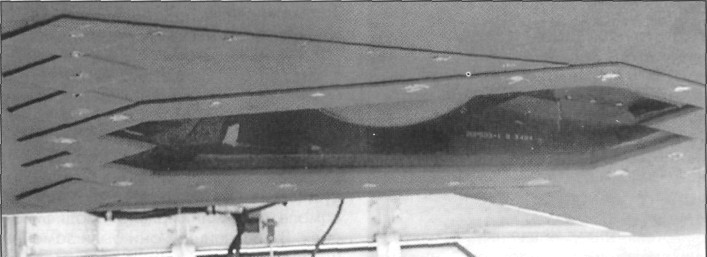

Ниша с шариком DLIR рядом с носовой стойкой шасси

Ha F-117 не установлена РЛС. Для навигации первоначально использовалась ИНС Ханиуэлл AN/ASN-131 SPN-GEANS (примененная ранее в составе комплекса OAS на бомбардировщике В-52) с программированием до 12 поворотных пунктов маршрута. Несмотря на большое (43 мин) время наземной подготовки системы к работе и ее выставки, навигационная ошибка составляет лишь 0,22 км/ч.

В августе 1991 г. началась программа модернизации навигационного оборудования. Вначале вместо системы AN/ASN-131, не выпускающейся более серийно, предполагалась установка только новой ИНС Н-423/Е с кольцевыми лазерными гироскопами (навигационная ошибка 0,41 км/ч), однако по результатам войны 1991 г. в зоне Персидского залива было решено установить дополнительно аппаратуру спутниковой навигационной системы (одна из проблем состоит в разработке малозаметной антенны для спутниковой системы) и усовершенствованную вычислительную систему.

Применена также оптоэлектронная система навигации, обнаружения и сопровождения целей, в состав которой входит ИК система Тексас Инструментс IRADS (Infra-Red Acquisition and Detection System) с двумя полями зрения: в верхней носовой части фюзеляжа непосредственно перед кабиной находится ИК станция переднего обзора (FLIR), в нижней носовой части справа от ниши передней стойки шасси - выдвижная ИК станция нижнего обзора (DLIR). Ниши, в которых установлены ИК станции, имеют сеточные проволочные покрытия для ослабления акустических нагрузок и уменьшения ЭПР. Оптические окна обеих ИК систем закрываются экранами с мелкой сеткой, непрозрачными для радиолокационного излучения с сохранением прозрачности для ИК излучения.

Система IRADS оказалась наиболее сложным в разработке электронным компонентом самолета F-117A. Она была создана на основе уже готовой однотурельной ИК системы фирмы Тексас Инструментс. Модификация в двухтурельную систему была вызвана требованиями малозаметности: необходимо было получить большую зону обзора без нарушения малозаметной фасеточной поверхности самолета. При доработке системы встретился ряд трудностей, в том числе проблемы качества и стабильности изображения, достижения требуемой скорости разворота датчиков, снижения уровня помех, выставки датчиков, передачи цели на сопровождение со станции переднего обзора на станцию нижнего обзора и т.д.

Задача осложнялась субъективностью восприятия ИК изображений летчиками: то, что казалось одним летчикам удовлетворительным, было неприемлемым для других летчиков.

Технические проблемы были разрешены лишь после образования «команды тигров» из лучших специалистов различных отделений фирмы Локхид, и потребовали выполнения 100 испытательных полетов в течение года. Например, пришлось отказаться от электронной выставки обеих ИК станций в пользу механической системы, которая оказалась более надежной и обеспечивала передачу целей на сопровождение с одной станции на другую без опасности срыва: работоспособность системы сохраняется даже при бомбометании с кабрирования после выхода из пикирования (при котором происходит многократная передача цели на сопровождение с одной станции на другую) и при бомбометании с крутого кабрирования с малых высот с перегрузками до 4 ед.
