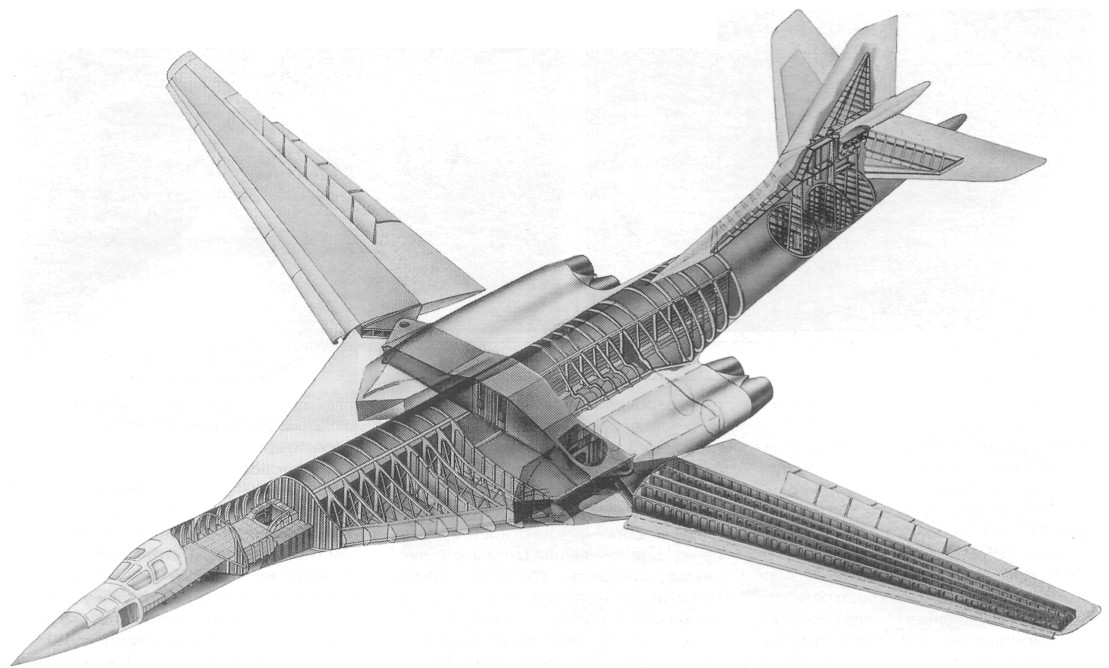

Конструктивно-силовая схема Ту-160

Непосредственно за кабиной последовательно расположены ниша передней опоры шасси и два унифицированных отсека вооружения длиною по 11,2 м и шириною 1,9 м, оснащенные встроенными узлами для практически любой номенклатуры авиационного вооружения. Предусмотрена механизированная система подвески вооружения и системы крепления. В отсеках размещена также электрокоммуникационная аппаратура для системы управления вооружением. На торцевых и боковых стенках отсеков вооружения также размещены блоки и агрегаты самолетных систем, включая системы управления створками отсеков.

Между отсеками вооружения расположена балка центроплана. В наплывной и хвостовой частях самолета размещены топливные кессон-баки. В носовой негерметизированной части наплыва находятся агрегаты системы кондиционирования и жизнеобеспечения.

В хвостовой части фюзеляжа, которая технологически также относится к центральной части самолета, размещаются три топливных кессон-бака, технические отсеки и заканчивается задний отсек вооружения. На верхней поверхности хвостовой части фюзеляжа расположена неподвижная нижняя часть киля с форкилем, на которой установлены опорные узлы киля и стабилизатора. Заканчивается хвостовая часть отсеком, в котором находятся контейнер тормозного парашюта и элементы специального оборудования.

Центральная часть самолета органически объединяет гондолы двигателей, ниши стоек шасси, отсеки вооружения и собственно хвостовую часть фюзеляжа. Это наиболее сильно загруженный агрегат самолета из-за сложной завязки и больших деформаций конструкции в этой зоне.

КРЫЛО и ОПЕРЕНИЕ. Низкорасположенное стреловидное крыло имеет большой корневой наплыв и поворотные консоли (отъемные части крыла - ОЧК). Стреловидность ОЧК меняется от 20 до 65 градусов.

Конструкция ОЧК - многолонжеронная кессонного типа. ОЧК соединяется с центропланом при помощи поворотного узла. Узлы поворота консолей (шарниры) расположены на расстоянии 25% по размаху крыла (при положении минимальной стреловидности). Поворот осуществляется приводом, расположенным в районе переднего лонжерона.

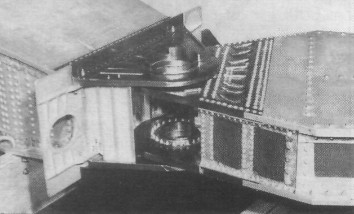

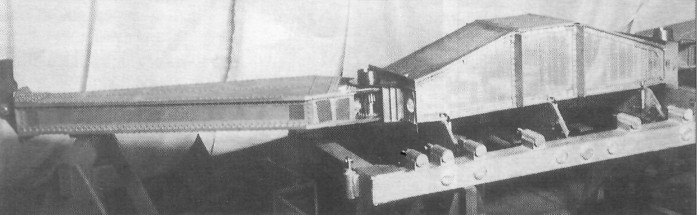

Центропланная балка с узлами поворота крыла	Узел поворота крыла — один из самых сложных элементов планера самолета
