Уважаемые читатели, начиная с мартовского номера журнала за прошлый год мы рассказываем вам об истории создания самого мощного боевого самолета ВВС России — стратегического ракетоносца Ту-160. Сегодня мы хотим познакомить вас с его конструкцией.

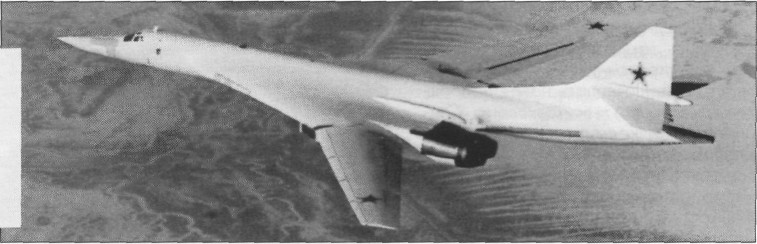

Самолет Ту-160 - многорежимный стратегический ракетоносец-бомбардировщик, предназначенный для нанесения ударов по объектам противника с малых и больших высот. По конструкции он представляет собой свободнонесущий моноплан с крылом изменяемой стреловидности, хвостовым оперением, четырьмя двигателями и трехопорным шасси. Особенностью планера является интегральная схема его аэродинамической компоновки, при которой корневая неподвижная часть крыла выполнена неразъемной с фюзеляжем и составляет с ним единую конструкцию. Это дает возможность более полно использовать внутренние объемы планера при размещении грузов, топлива, оборудования и уменьшить количество конструктивных стыков, что облегчает вес планера.
Планер самолета изготовлен из различных материалов, в основном из алюминиевых сплавов, титановых сплавов, высокопрочных сталей. Титановые и стальные сплавы используются для сильно нагруженных узлов и отсеков. В обтекателях стыка крыла с фюзеляжем, створках бомболюков и в оперении применены сотовые конструкции и стеклотекстолитовые выклейки.
ФЮЗЕЛЯЖ. Самолет Ту-160 технологически делится на несколько частей, самой крупной из которых является центральная. Носовая часть самолета (фюзеляжа) начинается с радиопрозрачного оживального обтекателя бортовой РЛС, за которым находится носовой отсек оборудования. В отсеке размещены блоки бортового радиоэлектронного оборудования (БРЭО). Центральная часть самолета длиной 47,368 м включает в себя собственно фюзеляж с кабиной экипажа и двумя отсеками вооружения, неподвижную («наплывную») часть крыла, встроенную балку центроплана (к шарнирным узлам которого крепятся поворотные отъемные части крыла), гондолы двигателей и хвостовую часть фюзеляжа с килевой надстройкой.
Фюзеляж вместе с центральной частью крыла образуют единый технологический агрегат. По конструкции фюзеляж представляет собой полумонокок со стрингерным набором, шпангоутами и продольными балками. Ширина центроплана - 12,4 м.
За носовым отсеком БРЭО начинается герметическая зона, в которой размещены кабина экипажа и основные технические отсеки. Кабина экипажа предусматривает размещение четырех членов экипажа в катапультируемых креслах с относительно комфортабельными условиями работы и отдыха в полете. В технических отсеках кабины установлено основное радиоэлектронное оборудование и предусмотрены специальные места отдыха членов экипажа при выполнении длительных перелетов, а также шкафы для разогрева пищи и туалетные блоки (впервые на отечественных боевых самолетах подобного класса). Вход в кабину экипажа производится через нижний люк в нише шасси со специального наземного трапа-стремянки или с помощью бортовой телескопической лестницы.

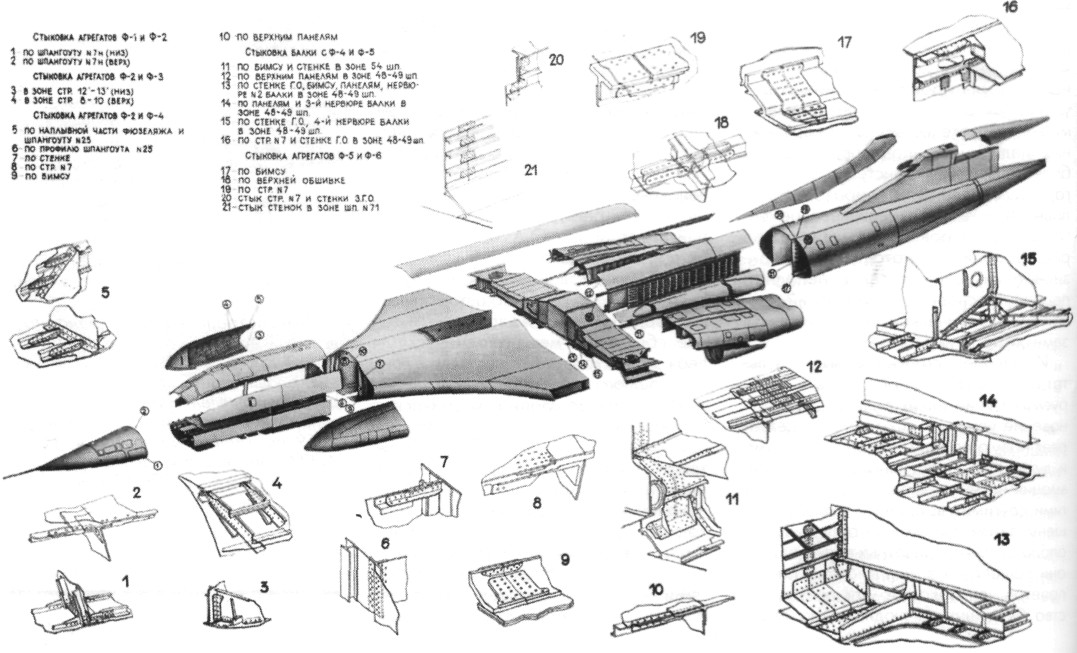

СТЫКОВКА ФЮЗЕЛЯЖА
