Крылатая ракета Х-55СМ на штатной тележке

Короткие многорежимные воздухозаборники, установленные под передним наплывом крыла, обеспечивают работу двигателей во всем диапазоне высот и скоростей. Они предназначены для регулирования набегающего потока воздуха и подвода его к двигателям. Воздухозаборники имеют вертикально расположенный клин торможения. Каждая пара воздухозаборников обслуживает два двигателя и имеет раздельные каналы для подвода воздуха к ним.

Для предотвращения попадания в воздухозаборник пограничного слоя воздуха с нижней поверхности планера они от нее отодвинуты. Для обеспечения нормального расхода воздуха на режимах взлета и посадки на боковой стенке каждого воздухозаборника имеется шесть створок подпитки, открывающиеся автоматически.

Топливо размещается в 13 кессон-баках, образованных конструкцией планера. Общая емкость топливной системы составляет 171000 кг горючего. Каждый двигатель имеет автономную систему питания топливом с расходным баком и систему перекрестного питания. В расходные баки топливо перекачивается из передних баков при помощи электрических центробежных насосов. Часть топлива используется также в качестве балансировочного груза для создания необходимой центровки самолета.

В самолете имеется система дозаправки топливом в полете типа «шланг-конус». Дозаправка производится от заправщика типа Ил-78. В нерабочем положении штанга топливоприемника убирается в носовую часть фюзеляжа.

Система аварийного слива топлива в полете позволяет слить горючее насосами до требуемого посадочного веса.

ВООРУЖЕНИЕ. Максимальная боевая нагрузка самолета Ту-160 составляет 45000 кг. Основное вооружение состоит из управляемых ракет малой дальности и стратегических крылатых ракет воздушного базирования.

Вооружение располагается в двух грузовых отсеках: переднем и заднем.

Отсеки имеют длину 11,28 м и ширину 1,92 м. В состав штатного вооружения самолета входят стратегические крылатые ракеты воздушного базирования Х-55СМ (12 штук), которые со сложенными крыльями и оперением подвешиваются на двух многопозиционных катапультных устройствах барабанного типа. В каждом грузоотсеке находится по одному барабану с шестью ракетами.

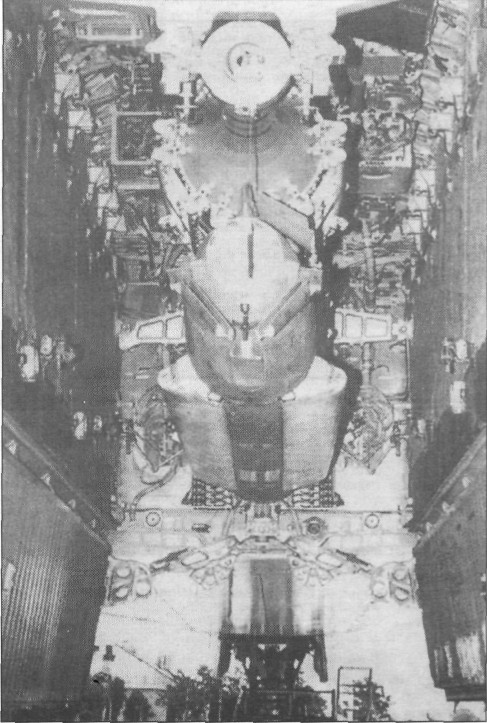

Вид на открытый передний грузолюк самолета Ту-160 и подвешенную на многопозиционной катапультной установке МКУ-6-5У крылатую ракету Х-55СМ	Обтекатель оптического бомбового прицела ОПБ-15Т

Другой вариант вооружения с применением ракет малой дальности X-15 предназначен для подавления системы противовоздушной обороны противника (при этом подлет самолета к цели осуществляется на малой высоте). В этом случае на каждый барабан подвешивается по 12 ракет (в общей сложности 24 ракеты).

Многопозиционные катапультные устройства (МКУ) барабанного типа предназначены для размещения ракет и установки их в стартовую позицию для пуска по командам, получаемым от комплекса управления вооружением. После принудительного сброса с барабана крылья и оперение ракеты разворачиваются в полетное положение.

В конструкцию Ту-160 расширение номенклатуры вооружения было заложено изначально, в том числе и использование обычных бомб, для чего самолет оснастили высокоточным оптико-электронным бомбовым прицелом, обеспечивающим бомбометание с высокой точностью при низком уровне освещенности.

ОБОРУДОВАНИЕ. Самолет Ту-160 снабжен современным пилотажно-навигационным и радиотехническим оборудованием, в том числе специальным, разработанным для него комплексом управления вооружением. Оборудование обеспечивает автоматический полет и боевое применение всей номенклатуры вооружения. В его состав входит ряд систем и датчиков, позволяющих поражать наземные цели вне зависимости от времени суток, региона и метеоусловий. Наряду со многими индикаторами электромеханического типа широко применены электронные индикаторы в виде дисплеев.
