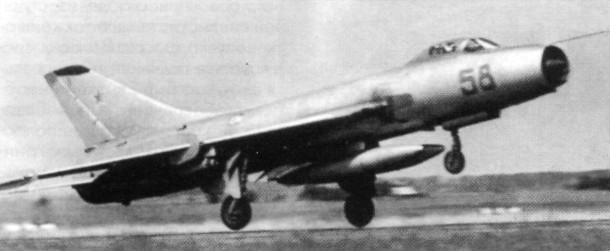

Из-за небольшой дальности самолета большинство полетов выполнялось с парой подвесных баков под фюзеляжем	Тормозные щитки в выпущенном положении

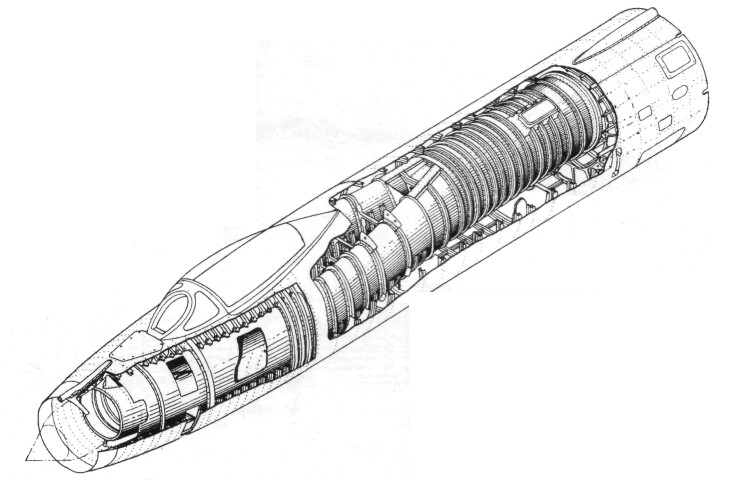

Воздушный канал истребителя-бомбардировщика Су-7Б

Обе части фюзеляжа для удобства обслуживания ТРДФ стыковались между собой по шпангоутам №28 и 29 с помощью семи пар узлов, представляющих собой фитинги лонжеронов.

Герметическая кабина летчика вентиляционного типа являлась герметизированным отсеком фюзеляжа, закрытым сверху фонарем обтекаемой формы. Он состоял из двух частей - неподвижного козырька и сдвижной части. Передний прозрачный бронеблок фонаря имел толщину 102,5 мм, в верхней части козырька устанавливался 5-мм бронещиток из стали КВК-5, защищающий голову летчика. 10-мм силикатные стекла были вставлены в боковые проемы козырька, а сдвижная часть фонаря той же толщины изготовлялась из термостойкого оргстекла. Для наддува и поддержании в кабине комфортной температуры использовался сжатый воздух, отбираемый от компрессора двигателя и охлаждаемый в турбохолодильной установке. Кроме бронестекла и бронещитка козырька фонаря, защиту летчика спереди обеспечивала 8-мм стальная бронеперегородка. Для защиты летчика от поражения со стороны хвоста кресло имело бронеспинку из алюминиевых бронеплит толщиной 36 мм, а сверху задней стенки кабины устанавливалась 20-мм бронеплита, прикрывающая голову за заголовником кресла.

Для питания летчика в полете кислородом на Су-7Б устанавливался комплект кислородного оборудования ККО-2 (в ходе серии замененный на ККО-3). Кроме того, при катапультировании или отказе основной системы летчик дышал кислородом от парашютного кислородного прибора КП-27М. На самолете мог применяться и противоперегрузочный костюм ППК-1.

Катапультируемое кресло КС-2 с телескопическим стреляющим механизмом позволяло летчику в ГШ-4М покинуть самолет после предварительного сброса фонаря кабины на скоростях до 1000 км/ч (ограничение по прочности кресла). Минимальная высота покидания в горизонтальном полете при скорости не менее 500 км/ч составляла 150 м. В случае необходимости, летчик надевал сверху летного костюма под ремни подвесной системы чехол с носимым аварийным запасом "НАЗ Тарутина", а штатная спинка кресла заменялась на специальную.

Крыло Су-7Б со стреловидностью 60° по линии 25% хорд имело угол установки + 1° и поперечное V минус 3°. Оно состояло из двух отъемных консолей, на каждой из которых установлены элерон с весовой и аэродинамической компенсацией, выдвижной закрылок и две аэродинамические перегородки. Особенностью конструкции крыла являлось применение, наряду с обычной листовой работающей обшивкой, монолитных панелей.

Для размещения топлива в средней части каждой консоли располагался герметизированный отсек, верхняя и нижняя поверхность которого образованы монолитными панелями. Каждая консоль соединялась с фюзеляжем четырьмя стыковочными узлами.

Хвостовое оперение самолета состояло из цельноповоротного стабилизатора и киля с рулем направления. Угол стреловидности горизонтального и вертикального оперения по линии 25% хорд составлял 55°. Стабилизатор расположен на 110 мм ниже строительной горизонтали фюзеляжа с углом установки минус 1° и состоял из двух половин, каждая их которых поворачивалась относительно своей полуоси. Руль направления, управляемый бустером, имел весовую балансировку, а верхняя часть киля и руля направления для обеспечения работы радиостанции и ответчика выполнялись из стеклотекстолита.

Су-7Б оснащался трехопорным шасси, состоящим из главных ног, расположенных в консолях крыла, и передней ноги, установленной в носовой части фюзеляжа. Уборка и выпуск шасси обеспечивался силовыми гидроцилиндрами. На главных ногах установлены тормозные колеса с дисковыми тормозами, служащими для сокращения поспепосадочного пробега, выдерживания направления движения и выполнения разворота при рулежке. Передняя нога шасси выполнена свободно ориентирующейся (на 50° вправо и влево) с нетормозным колесом К283 (570x140) и демпфером, гасящим резкие автоколебания переднего колеса (шимми) при движении самолета по земле. На всех ногах была применена рычажная подвеска колес, обеспечивающая амортизацию как при действии вертикальных сил, так и нагрузок, возникающих при ударе.

Для сокращения длины пробега на Су-7Б установлен посадочный тормозной парашют ПТ-7, уложенный в ранец, который размещался в контейнере снизу хвостовой части фюзеляжа. Замок ЗТП-55Д парашюта был установлен в хвостовой опоре, а его выпуск осуществлялся только после касания самолетом ВПП со щитка в кабине летчика.
