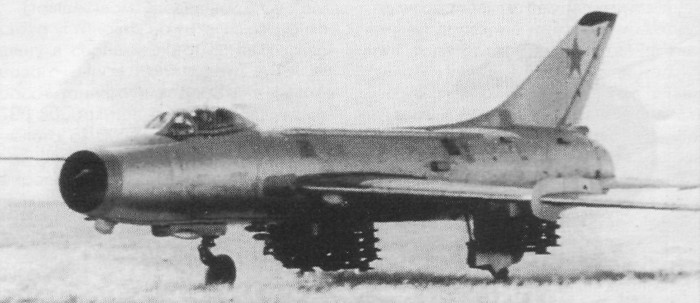

Испытания С26-2 с вооружением на грунтовом аэродроме. Самолет несет 28 неуправляемых ракет С-3К

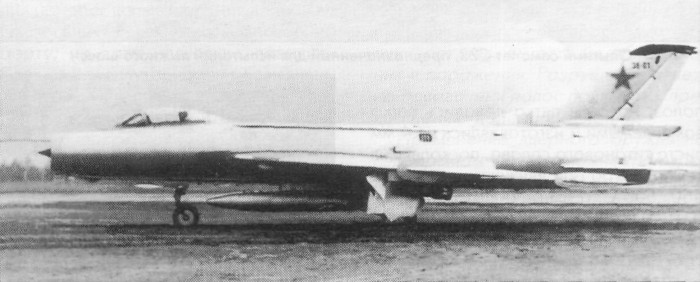

С26-1 оснащался эффективной двухкупольной парашютной системой в контейнере в основании киля

На С-25 нормированный отбор воздуха от доработанного двигателя происходил за последней ступенью его компрессора и далее через трубопроводы в камеры в крыле и непрофилированные щели подавался на закрылки. Включение системы СПС на посадке происходило автоматически при выходе закрылков на посадочный угол, а пользоваться системой можно было только на повышенных оборотах ТРДФ, поскольку для создания как можно большей скорости воздуха, подаваемой на сдув, в камерах требовалось держать большое избыточное давление, а в месте отбора воздуха от компрессора оно должно было быть еще большим. СПС автоматически отключалась при уборке закрылков или их несинхронном выходе, а также при уменьшении оборотов двигателя ниже требуемых. Поскольку температура отбираемого на сдув воздуха достигала 300 и более градусов, систему СПС и верхнюю поверхность закрылков изготовили из жаропрочного материала, а в конструкции трубопроводов предусмотрели компенсаторы их температурного расширения.

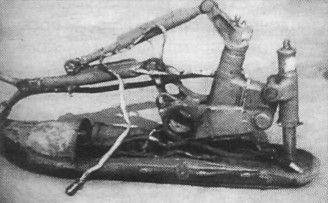

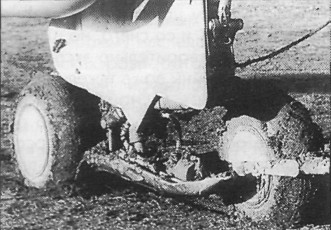

Лыжа, устанавливаемая на основные стойки шасси самолета С-26. Хорошо видны тормозной (впереди) и пяточный пневмоцилиндры	Для доставки машины на взлетную полосу и ее перемещения после посадки под лыжи устанавливались специальные колесные буксировочно-рулежные тележки. Как видно, после такого приземления отмыть самолет от грязи было не простым делом

Перед летными испытаниями для получения предварительных результатов с С-25 были сняты многие блоки оборудования и вооружение, а сам самолет, получивший обозначение С-25Т («трубный»), был помещен в аэродинамическую трубу ЦАГИ Т-101 для испытания работы системы в близких к реальным условиях. После проведения серии продувок и внесения ряда доработок 2 декабря 1961 году самолет, пилотируемый летчиком-испытателем ОКБ-51 B.C. Ильюшиным, впервые поднялся в воздух. С-25 прошел летные испытания, однако в серию СПС на Су-7 вводить не стали, несмотря на то, что эффект снижения взлетно-посадочных скоростей при помощи сдува погранслоя составил 15...20%. Относительная масса системы оказалась все же велика, а высокая температура подаваемого воздуха делала особо опасной любую негерметичность, которая могла привести к недопустимому разогреву участков планера и возникновению пожара. Кроме СПС, на С-25 отрабатывали и систему отсоса погранслоя с верхней поверхности крыла через специальные отверстия в его обшивке. Работы в этом направлении были быстро завершены, поскольку эксплуатационная надежность такой конструкции была недостаточной, особенно на боевом самолете.

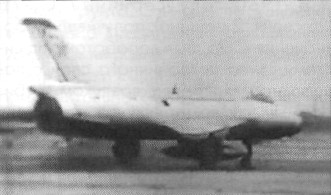

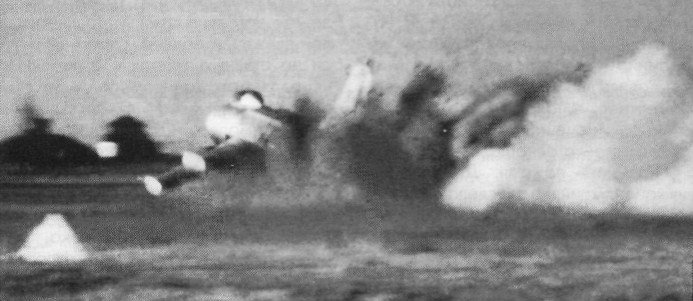

С26-1 начинает разбег по мокрому грунту	Вот это посадка! За самолетом — сплошная завеса грязи и клубы пара от разогревшихся лыж
