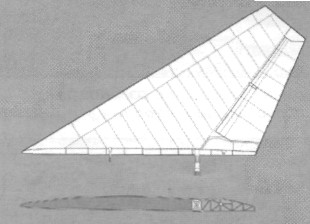

Большие градиенты температур сосредоточены на радиусном переходе между нижней и боковой поверхностями, где применением специальных конструкций исключается появление больших температурных напряжений и коробления. Боковые поверхности корпуса выполнены в виде плоскостей, установленных под значительным отрицательным углом встречи с потоком для уменьшения тепловых потоков внутрь фюзеляжа. Форма верхней поверхности выбрана из условия получения потребных внутренних объемов, при этом обеспечено хорошее обтекание корпуса самолета на дозвуке. На гиперзвуке верхняя поверхность находится в затененной (срывной) зоне, что обеспечивает низкие температуры ее поверхности (менее 500 градусов С). Стреловидное крыло (55 градусов по передней кромке) самолета имеет V-образную форму. Консоли крыла (площадь каждой 33 м²) с размещенными на них элевонами выполнены поворотными (отклоняющимися вверх) для исключения их прямого обтекания тепловым потоком при прохождении участка плазмообразования. Угол подъема консолей, измеряемый от горизонтальной плоскости, мог варьироваться от 115 градусов (25 градусов «внутрь» от вертикального положения консолей) при старте на РН «Союз» для компактного размещения под головным обтекателем РН до промежуточных положений в 60-45 градусов (от горизонтали) на этапе интенсивного торможения (нагрева). Положение и форма консолей выбраны так, чтобы при спуске с орбиты самолет самобалансировался в расчетном по температуре диапазоне углов атаки (45-65 градусов) при гиперзвуковом качестве 0,8-0,9 и при обтекании самолета на этих углах атаки поток стекал с корпуса на крыло, а не набегал на его передние кромки. Это должно было обеспечить низкий уровень температур на консолях при оптимальных значениях гиперзвукового аэродинамического качества.

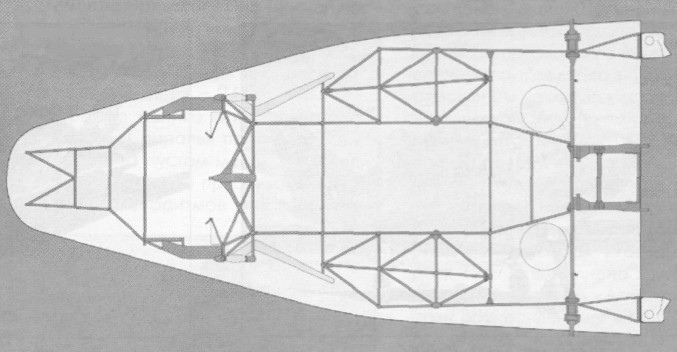

Силовая ферма фюзеляжа орбитального самолета

Ферма фюзеляжа Вид снизу

Ферма фюзеляжа Вид сверху
