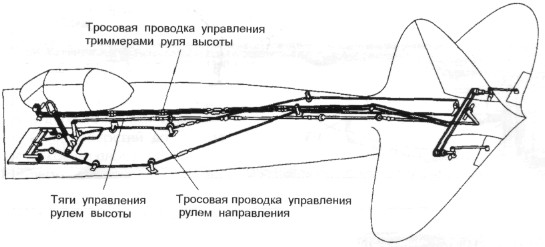

Управление рулями направления, высоты и триммерами самолета Ил-2

Управление элеронами самолета Ил-2

Недостаточное давление в воздушной магистрали системы выпуска и уборки щитков, а также и неудачное расположение воздушной системы приводило к тому, что в боевых условиях, когда крыло Ил-2 получало значительные повреждения, щитки часто выпускались неравномерно. Поведение самолета резко менялось. Самолет буквально закручивало вокруг продольной оси. Поскольку на Ил-2 отсутствовал «прибор, контролирующий выпуск щитков», то для летчика крутка самолета являлась полной неожиданностью. Вовремя среагировать он не успевал. В результате самолет переворачивался через крыло и врезался в землю. По этой причине, выполняя посадку на поврежденных штурмовиках, летчики старались не выпускать щитки.

Боевой опыт и полигонные испытания показали, что для поражения Ил-2 было достаточно в среднем 1-2 попаданий снарядов калибра 37 мм или 3-4 попаданий 20-мм снарядов.

Попадание одного снаряда калибра 37 мм или 20 мм в любую часть мотора Ил-2 приводило к разрушению блока цилиндров, масло- и водопроводов, маслобака, маслофильтра и т.д.

Одного попадания таких снарядов в бортовую броню кабины летчика, в передний и задний бензобаки было достаточно для вывода штурмовика из строя. При этом очень часто оказывались перебитыми тросы управления рулем поворота, приборное «хозяйство» приходило в негодность, а осколки от взрыва проникали в кабину стрелка, поражая последнего. При пробитии бензобаков, как правило, они загорались и взрывались.

Монококовая конструкция фюзеляжа Ил-2 оказалась довольно живучей, особенно после ее усиления летом 1942 г., и выдерживала значительное число попаданий пуль и малокалиберных снарядов. Для того чтобы разрушить фюзеляж, необходимо было обеспечить шесть-семь попаданий в него 20-мм фугасных снарядов. Однако попадание в фюзеляж даже одного снаряда с высокой вероятностью приводило к перебитию его осколками тросов управления рулем поворота штурмовика. Статистика боевых поражений Ил-2 показывает, что в 57% случаев попадания снарядов в фюзеляж Ил-2 происходило перебитие тросов управления рулем поворота и 7% попаданий приводили к частичному повреждению трубчатых тяг рулей высоты. Кроме этого, осколки снарядов изнутри превращали в решето обшивку фюзеляжа, от взрывной волны и осколков разрушались стрингеры, рамы, пробивалась бронеперегородка стрелка, который, естественно, поражался.

В случае попадания в фюзеляж 37-мм снаряда, в лучшем случае самолет удавалось посадить на фюзеляж, в худшем — самолет падал с оторванным хвостом.

Ремонт электрооборудования самолета Ил-2 (957шап)	Сварщик за ремонтом шторки воздушного радиатора самолета Ил-2
