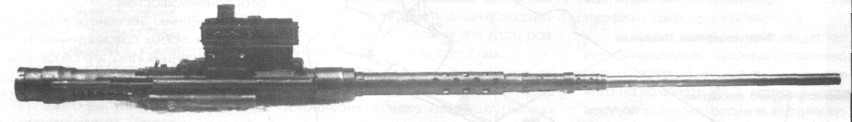

Пушка ШВАК

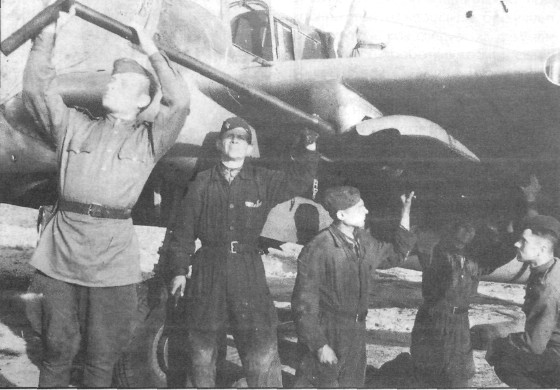

Обслуживание пушки НС-37 на самолете Ил-2

По мнению инженеров полков, почти при любых повреждениях хвостового оперения Ил-2 это слабо влияло на управляемость самолета. Имелись случаи, когда огнем зенитной артиллерии и истребителей перебивались киль, лонжерон и узел крепления стабилизатора, повреждались лонжерон и обшивка рулей высоты. Однако самолет оставался управляемым и приводился летчиками на свою территорию.

Ил-2 не терял управления и при повреждении тросов руля поворота и одной из тяг элеронов. Более тяжелыми были случаи вывода из строя управления рулями высоты, поскольку самолет, как правило, «терял управляемость». Например, 25 октября 1942 г. на Ил-2 летчика капитана Ныркова из 312-го шап предположительно были перебиты тяги управления рулем высоты. Самолет стал неуправляемым, сразу же перешел в крутое пикирование и упал в районе цели.

По этой причине личный состав штурмовых авиачастей уже с декабря 1941 г. своими силами устанавливал на Ил-2 дублированное управление рулем высоты и требовал выполнить такую доработку на серийных штурмовиках. Однако бюрократическая машина даже во время войны «работала» на полную мощь. Директора авиазаводов не могли добиться от руководства соответствующего разрешения. Заводской вариант дублированного управления рулем высоты на Ил-2 стал устанавливаться только с июля 1943 г.

Двухлонжеронное крыло Ил-2 смешанной конструкции, как показывает анализ боевых повреждений, имело не очень высокую живучесть. При попадании малокалиберных снарядов происходил срыв и разрушение стрингеров и обшивки на большой площади: до 3-5 м² — для снарядов калибра 37 мм, и до 1,5 м² — для 20-мм снарядов. При этом «самолет Ил-2 становился трудноуправляемым и стремился сорваться в штопор».

Дело в том, что обшивка не прикреплялась к нервюрам, а только к стрингерам. Стрингеры же, сами плохо прикрепленные к нервюрам, легко срывались взрывной волной вместе с обшивкой и разрушались.

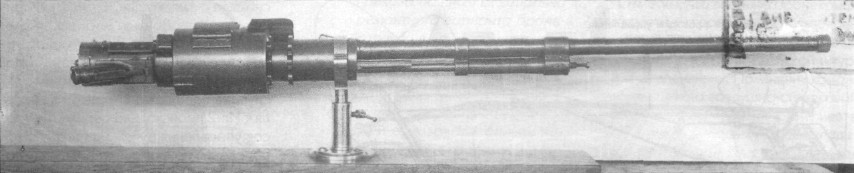

Пушка ВЯ-23

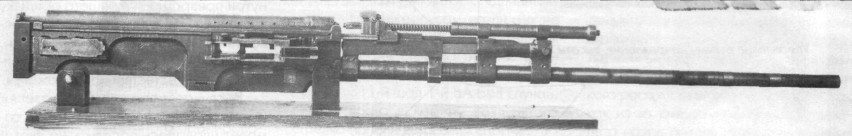

Пушка НС-37
