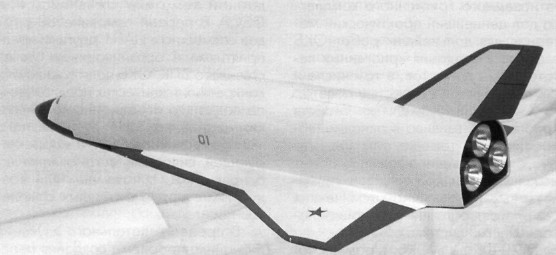

Модель одноступенчатого орбитального самолета

Проведенное сравнение основных характеристик трех альтернативных концепций показало, что наибольшими возможностями по выводимой нагрузке и параллаксу при выведении груза на заданную орбиту обладает концепция АКС на базе комбинации ООС с сверхтяжелым самолетом-носителем.

С каждой из предложенных концепций рассматривались двигательные установки ООС на основе ЖРД и комбинации ЖРД + ПВРД. На том этапе, с учетом развития силовых установок был принят вариант с ЖРД, хотя и было признано, что системы с использованием ПВРД способны обеспечить более высокую эффективность по топливу, чем аппараты с ЖРД. Для ВРД эффективность использования на ООС возрастала с увеличением диапазона скоростей (чисел М), на котором работал ПВРД, вплоть до скоростей, соответствующих М=15 - 25. Однако характеристики конструкции ПВРД и их входных устройств в условиях отсутствия экспериментальных данных по опытным образцам, особенно на больших числах М полета (в частности, сверхзвуковое и гиперзвуковое горение), в тот период не позволяли принять их для практической проработки. В дальнейшем именно это направление стало основным в ОКБ для перспективных работ по ВКС. На тот период ООС с ЖРД, работавшим на компонентах: горючее — жидкий водород и окислитель — жидкий кислород, являлся наиболее реальным, как по степени готовности основных направлений (конструкции, двигатели, теплозащита и т.д.), так и по требуемым срокам создания (5-7 лет с учетом максимальной интенсификации по финансированию и привлечению людских и материальных ресурсов), по сравнению с вариантом АКС на базе ООС с ПВРД+ЖРД.

Строго говоря, предлагавшиеся варианты ООС с ЖРД не получались одноступенчатыми. В каждом из вариантов предполагалось использование промежуточного стартового или разгонного носителя (самолет, стартовая тележка).

Предлагавшийся ОКБ ООС был выполнен по аэродинамической схеме «бесхвостка» с низкорасположенным крылом малого удлинения ожи-вальной формы в плане. Крыло имело развитый корневой наплыв. Профиль крыла - дозвуковой, S-образный. Топливо и шасси размещались в корпусе (фюзеляже), крыло выполнялось без вырезов и люков. Для балансировки и управления использовались элевоны.

В принятой схеме аэродинамической компоновки ООС на малых скоростях подъемная сила создавалась в основном крылом и частично несущим корпусом с плоским днищем. На больших скоростях подъемная сила в основном создавалась корпусом.
