Корпус ООС технологически делился на четыре отсека: носовой, топливный, полезной нагрузки и силовой установки. Носовой отсек помимо кабины экипажа, состоявшего из двух человек, включал передний технический отсек, люк-трап доступа в кабину и носовая стойка шасси. В топливном отсек находился бак жидкого водорода и бак жидкого кислорода. В отсеке полезной нагрузки, помимо целевого груза, размещались два вставных бака с жидким кислородом, баки с керосином, основные стойки шасси и центральный технический отсек. В отсеке силовой установки размещались три маршевых ЖРД, три ЖРД орбитального маневрирования, бак с жидким водородом и задний технический отсек.

К отсеку силовой установки крепился стреловидный киль с двухсекционным рулем направления.

Конструкционные материалы и решения по системе теплозащиты ООС были выбраны с учетом собственного опыта ОКБ, а также опыта создания летательных аппаратов близкого назначения, как отечественной, так и западной разработки.

Для ООС была принята конструкция с несущими топливными баками из алюминиевых сплавов, крылом и вертикальным оперением из перспективных графитовых композиционных материалов. Створки грузового люка, внутренние элементы конструкции, элементы крепления ЖРД и подсистем изготавливались из графито-эпоксидных композиционных материалов.

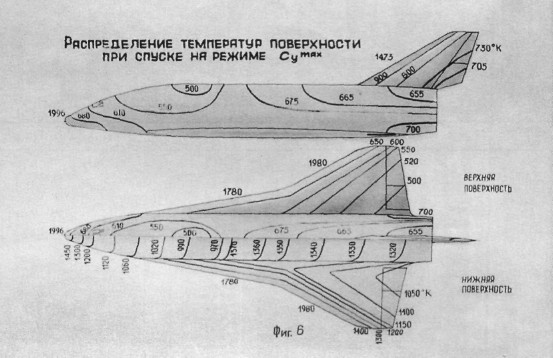

Для обеспечения работоспособности и ресурса конструкции применялась внешняя система теплозащиты. На разных участках поверхности в зависимости от уровня температур и тепловых потоков применялись различные по материалам, технологиям изготовления и толщине теплозащитные покрытия. Для носков фюзеляжа, крыла и оперения, где температура должна была достигать 2000 ° С, использовались композиционный материал из углерода, армированный углеродным волокном с покрытием из карборунда и двуокиси кремния. В зонах поверхностей, нагревающихся до температур в диапазоне 600 - 1300° С. применялась теплозащита из керамических плиток с боросиликатным покрытием. На нижней поверхности и в носовой части, где тепловые потоки выше, плитки имели большую толщину, а в покрытие добавлялся тетраборид кремния для повышения излучательной способности нагретых поверхностей. Участки поверхности с более низкими температурами покрывались гибкой низкотемпературной теплоизоляцией на основе кремнеземного волокна. В зоне навески элевонов и руля направления и для крепления носков крыла и фюзеляжа применялись жаропрочные сплавы. Теплоизолирующий слой баков жидкого водорода из пенополиуретана заключался в герметичную внешнюю оболочку из композиционных материалов. Баки с высококипящими компонентами топлива, которые использовались в течение всего полета, защищались экранно-вакуумной теплоизоляцией.

ООС на подвеске под сверхтяжелым самолетом

Силовая установка ООС включала в себя три маршевых ЖРД с максимальной тягой по 200 тс, три ЖРД орбитального маневрирования и 38 ЖРД реактивной системы управления. В основу маршевых ЖРД были положены перспективные разработки по двухконтурным трехкомпонентным ЖРД, использующих две топливные пары: керосин + жидкий кислород и жидкий водород + жидкий кислород. Достоинствами подобного технического решения являлась то, что двигатели работали как единый агрегат с питанием и на керосине, и на водороде, что значительно снижало массу двигательной установки по сравнению с вариантом с раз-

дельными ЖРД. Первый контур ЖРД работал в режиме максимальной тяги, второй — в режиме максимальной экономичности. Конструктивно ЖРД выполнялись с коаксиальными камерами сгорания. Контуры по конструкции были аналогичны обычным ЖРД с дожиганием генераторного газа. Габариты и удельная масса практически соответствовали по своим параметрам аналогичным параметрам обычных одноконтурных ЖРД, выполненных на одинаковом технологическом уровне того времени.

Взлетная расчетная масса ООС определялась в 700 т, полезная нагрузка - 10 т. При принятых размерностях ООС его посадочная масса была близка к посадочной массе «Бурана». Посадочная скорость определялась величиной 240 км/ч.
