МОРСКИЕ РАКЕТОНОСЦЫ В БОЕВОМ СОСТАВЕ

Почти в одно время с системой К-10 в районе Феодосии проводились испытания ракеты КСР, которые посчитали недостаточно удачными. Поэтому решили продолжить начатые работы и в соответствии с постановлением Совмина СССР от 22 августа 1959 г. их продолжили, но уже по новому варианту, получившему названием КСР-2. Головку самонаведения ракеты усовершенствовали, обтекатель новой антенны почти сравняли с миделем ракеты, стабилизатор перенесли с киля на фюзеляж. Но самое главное состояло в изменении принципа наведения - ракету сделали автономной.

Ракетная система получила название К-16, а комплекс Ту-16К-16. Начиная с 25 октября 1960 г. по 30 марта 1961 г. он проходил Государственные испытания, показавшие необходимость доработок. На основании материалов дополнительных испытаний, проведенных в июле-августе 1961 г. постановлением Совмина СССР от 30 декабря 1961 г. систему К-16 приняли на вооружение ВВС.

В состав комплекса Ту-16К-16 входил самолёт-носитель Ту-16КСР-2, крылатая ракета КСР-2, аппаратура управления на самолёте-носителе и КР, средства контроля и обслуживания.

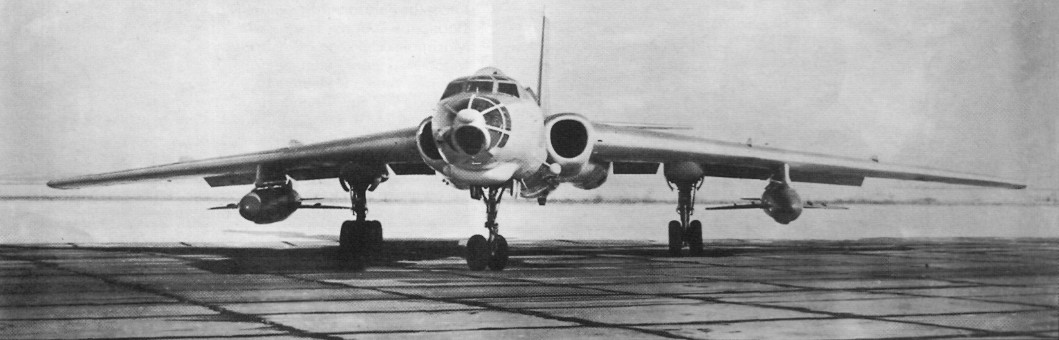

Ракетоносец Ту-16 с ракетами КСР-2

Система построена на принципе дальнего автономного активного наведения ракеты из-под крыла самолёта на заданную цель. Это давало ряд преимуществ носителю: возможность отворота на угол 180 град, от боевого курса, экипаж получил возможность управления РЛС без специального оператора. Основные операции по подготовке ракет к пуску выполнял штурман самолёта, для чего в его кабине разместили пульты управления и дополнительные блоки самолётной аппаратуры.

Самолёты Ту-16КСР-2 в морской авиации переоборудовались из Ту-16КС и по характеристикам отличались от них незначительно.

Крылатая ракета КСР-2 предназначалась для поражения целей класса крейсер, мостов, плотин и т.п. Она была выполнена по аэродинамической схеме среднеплана и имела длину 8,65 м, размах крыла 4,5 м, угол стреловидности крыла и оперения 55 град. В головной части размещалась РЛС и отсек БЧ. Ракета снаряжалась обычной или специальной БЧ. Фугасно-кумулятивная БЧ длиной 1050 мм, имевшая вес 850 кг (взрывчатого вещества 684 кг) предназначалась для поражения кораблей и была способна пробить броневое покрытие из стали толщиной до 300 мм

Хвостовая часть ракеты со съёмным обтекателем служила для размещения оборудования, автопилота и ЖРД типа С-5.6 весом 48,5 кг. Двигатель ракеты запускался автоматически от временного реле через 7 с после отделения от самолёта. Тяга ЖРД на первом режиме работы составляла 1200 кгс, на втором - 700 кгс. Радиус действия комплекса Ту-16К-16 достигал 1900-2000 км, дальность обнаружения морских и наземных целей - 220-290 км, дальность пуска - 160-170 км. Чтобы обеспечить пуск с этих удалений автосопровождение начиналось за 20-30 км до отцепки.

Существенное влияние на дальность обнаружения целей, учитывая частоту работы бортовой станции, оказывали метеорологические условия. Так облачность толщиной 6000-8000 м и ливневые осадки в районе цели уменьшали её на 20-25%. Волнение моря свыше 5-6 баллов снижало ее на 10-15%.

В зависимости от высоты и скорости полёта просадка КР после отделения от самолёта достигала 600-1200 м. Через 40 с автопилот ракеты подключался к РЛС самонаведения, а двигатель переводился с форсированного режима на маршевый. Обычно к этому времени КР набирала скорость 1200-1250 км/ч. На расстоянии 15 км от цели наведение КР производилось с учётом скорости цели. Не долетая 450 м радиоуправление ракеты отключалось и она через 1,2-1,5 с переводилась на пикирование.

К освоению ракетного комплекса Ту-16К-16 части авиации ВМФ приступили в феврале 1963 г. Начало ему положила эскадрилья 540-го мрап 33 центра и 12-й мрап авиации БФ. В 1964 г. переучилась эскадрилья 568-го мтап, в 1967 г. полным составом 49-й мрап авиации ТОФ.

Первые пуски КСР-2 на полигоне в Каспийском море производились двумя экипажами 12-го мрап авиации БФ в период с 25 октября по 23 ноября 1963 г., выполнявших взлёт с аэродрома Остров. Заправка самолётов от танкера производилась на удалении 1200 км от аэродрома вылета на высоте 5000-6000 м с приёмом 12000 кг топлива.

Поиск цели начинался с 350 км, дальность пуска - 140-150 км. Высота пуска ракет КСР-2 (в заводской поставке) составляла 4000-10000 м.

Исследования, выполненные в 33-м центре показали, что без особых доработок высоту пуска можно снизить до 2000 м, что повышало вероятность дохода ракет до цели, прикрываемой силами и средствами ПВО.

После проведенных в 1967 г. исследований нижнюю границу высоты пуска сочли возможным уменьшить до 500 м. Приказом Министра обороны от 22 апреля 1968 г. была утверждена соответствующая доработка. Ракетам с расширенным диапазоном пусков присвоили шифр КСР-2М.

Просадка ракет после пуска уменьшилась на 150-200 м, через 50 с она выходила на высоту пуска, а ещё через 40-50 с оказывалась выше на 500-800 м. Дальнейший полёт проходил по наклонной прямой к цели в режиме самонаведения по курсу и высоте. В процессе полётов установлено, что минимальная дальность пуска КСР-2М с высоты 500 м составляет 70-80 км.
