EF2000 на выставке в Фарнборо (рядом макеты ракет ASRAAM и «Аспид»)

Стреловидность крыла по передней кромке составляет 53°, удлинение 2,2. Крыльевая механизация включает по одной секции флаперонов (внешние поверхности) и зависающих элевонов (внутренние поверхности), а также по две секции отклоняемых носков на каждой консоли. Обшивка крыла (за исключением отклоняемых носков и контейнеров на концах крыла, выполненных из алюминиево-литиевых сплавов) изготовлена из углепластика.

Фюзеляж типа полумонокок. Накладная броня кабины частично защищает летчика от поражения огнем из стрелкового оружия малого и среднего калибра. Цельноформованный бескаркасный выступающий фонарь дает отличный обзор.

На самолете применено однокилевое оперение большой площади с рулем направления. В корневой части киля предусмотрен воздухозаборник теплообменника системы охлаждения БРЭО.

Площадь переднего горизонтального оперения, выполненного в основном из углепластика, 2,40 м².

Шасси самолета трехопорное, с одноколесными стойками. Управляемая передняя стойка убирается вперед, основные стойки — в направлении фюзеляжа. Конструкция шасси и пневматиков оптимизирована для действий с грубо отремонтированных бетонированных ВПП и для посадки без выравнивания. Однако для устранения проблем с нагревом дисков колес при интенсивном торможении потребная длина ВПП, составлявшая, согласно первоначальным планам, 500 м, увеличена до 700 м. Для аварийного торможения на самолете имеется тормозной парашют.

Первые два опытных истребителя EF2000 оснащены двигателями Турбо-Унион RB199-122 (2 х 7260 кгс), аналогичными установленным на самолете «Торнадо». Силовая установка остальных самолетов будет состоять из двух ТРДДФ Евроджет EJ200 (2 х 9200 кгс).

EJ200 — двухвальный двухконтурный турбовентиляторный двигатель с форсажной камерой. В его конструкции используются монокристаллические турбинные лопатки, всережимная цифровая система управления, диски из порошковых материалов, щеточные уплотнения и встроенная система диагностирования. При изготовлении неподвижных частей двигателя широко применяются КМ. Камера сгорания ТРДДФ имеет термоизолирующее покрытие из керамического материала. Масса двигателя около 900 кг.

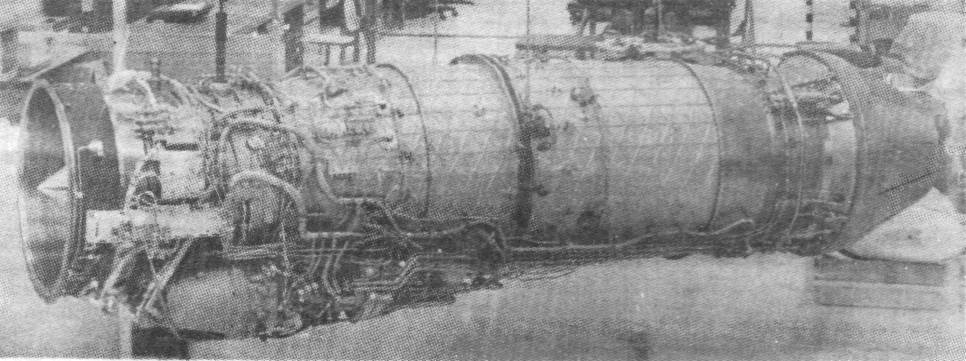

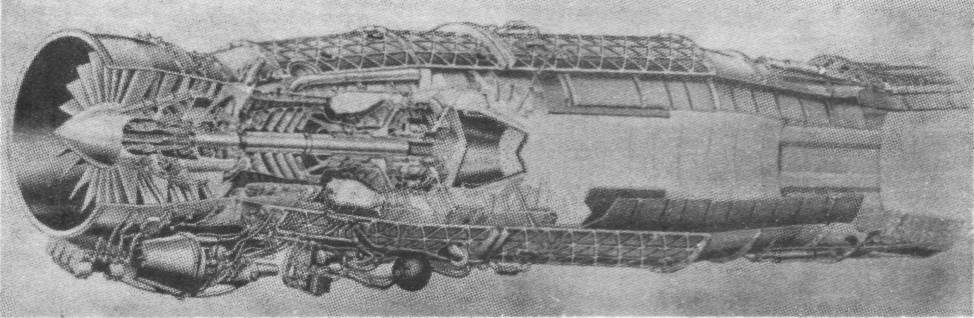

Двигатель Евроджет EJ200 и его компоновочная схема
