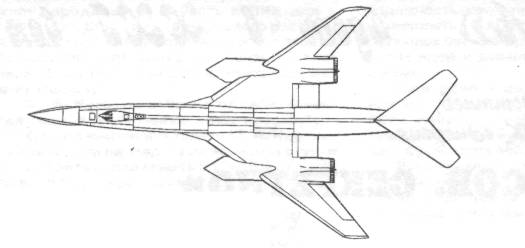

Схема Ту-106А с 4-мя двигателями ВД-19Р

К 1963 г. проектные работы по самолетам «106» и «106Б» продвинулись достаточно далеко. Был сделан окончательный выбор в пользу самолета с «тонким крылом», проработаны основные вопросы, связанные с применением новой силовой установки с двигателями НК-6, спроектированы основные элементы планера, осуществлены выбор и увязка основных элементов оборудования, комплексов вооружения и систем РЭП, в основном была подготовлена конструкторская документация для изготовления опытного образца самолета. Началось изготовление нового крыла и хвостовой части. Однако в 1963 г. у военно-политического руководства страны возникли сомнения в целесообразности продолжения программы создания самолета «106» и комплексов на его основе. На высоком уровне появились предложения прекратить работы как по самолету, так и по двигателю НК-6. В связи с этим А. Н. Туполев принял решение максимально ускорить работы по самолету и выпустить опытный образец уже в 1963 г. В том виде, как это предусматривалось утвержденным техническим лицом самолета, со всеми новыми или доработанными элементами, он мог выйти на испытания только в 1964 г. Поэтому перед коллективом туполевцев, с целью спасения темы, была поставлена задача подготовить прототип самолета в кратчайший срок, проводя минимально необходимую модернизацию серийного Ту-22. Эти работы предусматривали доработку Ту-22 в части:
-   новой хвостовой части фюзеляжа;
-   новых гондол двигателей под НК-6;
-   новых носков крыла;
-  установки элерон-интерцепторов;
-  установки усиленных стоек основного шасси со сдвигом их на 200 мм вперед и внедрения упругой подвески.

Кроме этих необходимых изменений по серийному Ту-22 намечалось ввести новые закрылки и вместо КДУ установить обтекатель станции РЭП «Резеда». Все остальные работы по модернизации Ту-22 должны были быть проведены лишь в рамках обеспечения нормальной работы двигателей НК-6, элеронов-интерцепторов, закрылков и усиленного шасси. В проектных бригадах был просмотрен весь перечень работ по самолету «106» с целью их минимизации на данном этапе.

Первый прототип Ту-106 предполагалось переделать из серийного самолета Ту-22Р наиболее позднего выпуска с максимально доведенными элементами конструкции. После необходимых минимальных доработок ОКБ собиралось получить на этой машине заявленные летные характеристики самолета и двигателей на первом этапе испытаний. Отработок боевого комплекса проводить не предусматривалось, соответственно с самолета снималось все целевое оборудование.

После проведения испытаний прототипа и получения заявленных летных характеристик, а также окончательного решения о дальнейшей судьбе темы на испытания должен был быть передан второй опытный экземпляр самолета «106», в конструкции которого полностью предусматривались требования, записанные в ТТТ. На втором экземпляре должны были быть использованы новые «тонкое крыло» и центроплан.

На основании решения по самолету «106» в опытном производстве в кратчайший срок была закончена новая хвостовая часть фюзеляжа. Второй ее экземпляр направлен на статические испытания в ЛИК ОКБ, где в течение длительного периода этот элемент конструкции Ту-106 подвергался различным испытаниям. В этот же период по программе работ по самолету «106» для испытаний и отработок комплекса РЭП «Сирень» переоборудован под него серийный самолет Ту-22П-2. На этой машине были проведены первые летные испытания и доработки комплекса, впоследствии с успехом применявшегося на самолетах типа Ту-16, Ту-22 и Ту-22М. Изготовлены и подготовлены для окончательной сборки и другие элементы конструкции. Однако уложиться в предполагавшиеся сроки создания прототипа самолета не удалось. ОКБ-276 не смогло за этот период довести до надежного летного состояния НК-6, несмотря на то, что по нему достаточно долго шли испытания как на летающей лаборатории Ту-95ЛЛ, так и на стендах. До окончательной постройки прототипа Ту-106 дело так и не дошло, все работы по теме были прекращены в середине 60-х годов, когда ОКБ А. Н..Туполева перешло к работа по проектированию многорежимного самолета «145» (Ту-22М) с крылом изменяемой стреловидности, на котором в дальнейшем удалось получить характеристики, предусматривавшиеся в проектах по самолету «106».

Базовый самолёт «106А» (Ту-196А)

Сложности с компоновкой двух таких крупных двигателей, как НК-6, а также затягивание сроков их готовности к установке на самолет заставило разработчиков самолета «106» рассмотреть целый ряд альтернативных вариантов размещения двигателей, а также оценить возможность использования других типов двигателей для проекта «106». Эта тематика в ОКБ получила обозначение самолет «106А» (Ту-106А). Основным компоновочным отличием проектов «106А» от проектов самолетов «106» и «106Б» было расположение двигателей в гондолах под крылом самолета. Крыло по форме в плане и по конструкции было аналогично проекту «106Б» «тонкое крыло». Схема расположения крыла относительно фюзеляжа - высокопланная. Фюзеляж аналогичен «106Б», хвостовое оперение выполнялось по Т-образной схеме с управляемым стабилизатором на вершине киля. Мотогондолы на один или два двигателя с раздельными каналами оборудовались воздухозаборниками смешанного сжатия с регулируемым вертикальным клином. В первых вариантах проекта мотогондолы с воздухозаборниками значительно выходили за переднюю кромку крыла. Это было крайне нерационально из условий нормального обтекания крыла на сверхзвуке, а также эффективности работы сверхзвуковых воздухозаборников в условиях больших возмущений от носовой части фюзеляжа и невозможности использования предварительного поджатия от поверхностей крыла или фюзеляжа. В более поздних проектах самолета «106А», на основании продувок, гондолы были расположены таким образом, что воздухозаборники не выходили за границы передней кромки крыла. Во всех проектах самолета «106А» основные стойки шасси убирались внутрь пространства, образованного конструкцией центрального тела воздухозаборников мотогондол двигателей. Было предложено большое количество вариантов самолета «106» под двигатели НК-6, Р-15Б-300-«0», ВД-19Р2, но ни один из них не получил дальнейшей практической реализации. На базе работ по самолету «106А» ОКБ А. Н. Туполева были предложны проекты ближне- и среднемагистральных сверхзвуковых пассажирских самолетов типа проекта «134» (Ту-134), рассчитанные на перевозку 50-70 пассажиров на дальность 4000-4500 км на дозвуке и на дальность 3000-3500 км на сверхзвуке, при обеспечении крейсерской сверхзвуковой скорости 2100 км/ч. Это проекты также осуществлены не были.

Обзор работ ОКБ А. Н. Туполева по самолету «106», являющемуся глубокой модернизацией самолета Ту-22, позволяет сделать следующие выводы.

Попытка значительно улучшить базовый вариант Ту-22 эволюционным путем не дала положительного результата по многим причинам объективного и субъективного порядка. Сдвиг в проекте «106» в сторону однорежимной сверхзвуковой компоновки при предъявлении высоких летных требований к самолету как на сверхзвуке, так и на дозвуке значительно усложнял задачи проектировщиков и затруднил поиск наиболее эффективного решения. Это неминуемо вело к большим проблемам при проектировании, отсюда во многом постоянные всплески и затухания в работе по Ту-106, закончившиеся прекращением работ по теме. Разрешение основного противоречия, возникавшего постоянно при проектировании эффективных тяжелых сверхзвуковых боевых самолетов, было в первом приближении найдено только после внедрения в практику тяжелого самолетостроения крыла с изменяемой в полете стреловидностью, позволившего создать боевые самолеты и авиационные комплексы, эффективные как на сверхзвуке, так и на дозвуке.
