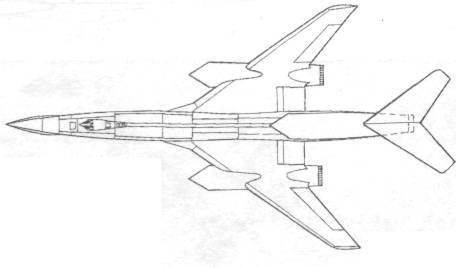

Схема Ту-106А с двумя двигателями НК-6

Самолёт-разведчик «106Р» (Ту-106Р) на базе самолёта «106» с крылом самолета Ту-22

Проект самолета был выполнен по схеме среднеплана и по компоновке, составу оборудованию и размещению самолетных систем практически полностью соответствовал самолету Ту-22Р. Состав специального разведывательного оборудования также соответствовал Ту-22Р. На самолете предполагалось установить радиотехническую разведывательную систему «Куб-3». Схема и конструктивное выполнение шасси были идентичны самолету Ту-22. На самолете предусматривалась система дозаправки топливом в полете «Конус». Расположение и состав оборудования были близки к соответствующей модификации самолета Ту-22Р. РЛС «Рубин-1А» заменялась на станцию «ПН», общую с ракетоносными вариантами самолета. В отличие от Ту-22Р, на самолете «106» и его вариантах изначально отказались от оборонительного пушечного вооружения, вся активная оборона самолета строилась на развитой системе РЭП: вместо КДУ устанавливался хвостовой отсек с блоками аппаратуры РЭП типа СПС-100А («Резеда-А»), блоки и антенны из этой системы устанавливались также в районе переднего технического отсека, в дальнейшем предполагалось перейти на применение аппаратуры РЭП из комплекта «Сирень». В связи с установкой новых систем оборудования дорабатывалась система СКВ самолета.

В соответствии с проектом Ту-10бР должен был иметь следующие данные:

Самолёт-ракетоносец «106К» (Ту-106К) на базе самолёта «106» с крылом самолета Ту-22

Проект самолета-ракетоносца «106К» (Ту-106К) был полностью идентичен проекту «106Р» и отличался от него лишь только системой, связанной с вооружением его самолетом-снарядом Х-22. Предусматривалось переоборудование в полевых условиях самолета-ракетоносца в бомбардировщик, в том числе и в носитель ядерного оружия (калибр бомб от 250 до 9000 кг, мины массой от 500 до 1500 кг).

Система дальнего действия (АРК) К-106 на базе самолета-носителя Ту-106К и самолета-снаряда Х-22 (Х-22П) должна была иметь:
- радиус действия на скорости 950 км/ч - 3500 км;
- радиус действия на скорости 1500-1800 км/ч - 1750-2000 км.

Самолёт-ракетоносец «106К» (Ту-106К) на базе самолёта «106Б» "тонкое крыло"

Самолет-ракетоносец «106К» (Ту-106К) разрабатывался на базе проекта самолета «106» с крылом относительной толщины 3,5% и площадью 200 м². В связи с установкой нового крыла и изменением расположения его относительно фюзеляжа, в этом варианте был несколько перекомпонован фюзеляж: часть грузоотсека размещена под центропланной, кессонной частью крыла, строительная высота которой уменьшилась, а хорда увеличилась. Система вооружения была полностью идентична самолету Ту-22КП (самолет-снаряд Х-22 (Х-22П), система управления К-22У, включавшая в себя самолетную часть РЛС «ПН», станция разведки и целеуказания «Курс-Н»). В проекте «106К» изменено расположение заправочной штанги системы «Конус»: штанга была утоплена в носовую часть фюзеляжа и создавала меньшее аэродинамическое сопротивление. В дальнейшем подобная установка штанги применена на серийном самолете Ту-22М-3.

Система дальнего действия (АРК) К-106 на базе самолета-носителя Ту-106К и самолета-снаряда Х-22 (Х-22П) должна была иметь:
-  радиус действия на скорости 950 км/ч   - 4000 км;
-  радиус действия на скорости 1800-2100 км/ч - 2600 км.

Базовый самолет «106Б» (Ту-106Б)

Параллельно с проектом «106» в ОКБ прорабатывался вариант более глубокой модернизации аэродинамической компоновки исходного самолета Ту-22. Было предложено на новом самолете использовать треугольное крыло, боковые околофюзеляжные воздухозаборники (что было впоследствии и применено на Ту-22М) или перенести пакет с двумя двигателями НК-6 под фюзеляж. Все эти работы проходили в ОКБ под шифром: самолет «106Б». После оценки и предварительной проработки всех вариантов решено было остановиться на сочетании крыла с относительной толщиной 3,5 % и центральной частью, образованной предлагавшимся новым треугольным крылом со стреловидными ОЧК. В связи с установкой нового крыла фюзеляж дорабатывался, особенно в средней и задней частях в районе грузоотсека. В системе механизации крыла вводились элерон-интерцепторы и новые, более эффективные двухщелевые закрылки. В связи с увеличением взлетной и посадочной масс усиливалось шасси. Весь грузоотсек находился под кессонной центропланной частью крыла, где в зависимости от модификации находились или самолет-снаряд на балочном держателе, или разведывательная и РЭП аппаратура. Изменялась схема расположения фюзеляжных и крыльевых топливных баков. Конструкция средней части крыла выполнялась многолонжеронной с расположением набора, аналогично набору треугольного крыла, конструкция ОЧК выполнялась также многолонжеронной. Как вариант рассматривался самолет с таким же в плане крылом, но с относительной толщиной 6%.

Самолёт-ракетоносец «106К» (Ту-106К) на базе самолёта «106Б» с "тонким крылом"

Наиболее поздний проект самолета «106Б», спроектированный с учетом всех предыдущих проработок по теме. Передняя часть фюзеляжа была полностью использована от самолета Ту-22К, средняя часть спроектирована заново под новое «тонкое крыло» по аналогии с Ту-106К (база -самолет «106»). Передний фюзеляжный бак уменьшен по объему, установлены новый фюзеляжный надкессонный бак и кессонные баки центральной части крыла, увеличено число и объем задних фюзеляжных баков. Грузоотсек был выполнен на всю длину кессонной части центроплана. В грузоотсеке располагался балочный держатель под самолет-снаряд Х-22 (Х-22П). Самолет мог использоваться также как бомбардировщик или носитель ядерных бомб, для этого в грузоотсеке предусматривалась установка соответствующих бомбовых держателей по типу Ту-22. Калибры и типы бомб и мин, как на Ту-22. Все переоборудование возможно было выполнять в полевых условиях, как это делалось в строевых частях на Ту-22Р. Оборудование и система управления вооружением полностью соответствовали самолету Ту-22К. Система РЭП основывалась на элементах комплекса «Сирень».

Схема Ту-106А с 3-мя двигателями Р15Б-300
