Самолеты, летавшие на стороне союзников, несли трехцветные кокарды.
Самолеты MC.205V, входившие в состав ANR, красились по германскому стандарту RLM — вся машина была серо-голубой (Hellgrau 76), а по верху наносились пятна средне-серого цвета (Mittelgrau 83). Опознавательные знаки ANR состояли из трехцветных флагов на фюзеляже и киле и черных крыльевых знаков квадратной формы с двумя фашинами внутри.
После войны все сохранившиеся самолеты были перекрашены под цвет дюраля с черной антибликовой полосой перед фонарем.
|
Таблица характеристик истребителей Macchi и их аналогов Табл. 6 |
|||||||||
|
Macchi |
Kavasaki Ki-61-Ia |
Р-40С Tomahawk-llb |
Р-40Е Kittyhawk-1 |
Spitfire Mk.Vb |
Як-7Б |
||||
|
МС.200 |
МС.202 III сер |
MC.205VШ сер |
MC.205N-I |
||||||
|
Длина, м |
8,190 |
8,85 |
8,82 |
8,82 |
8,74 |
9,66 |
9,68 |
9,15 |
8,5 |
|
Размах, м |
10,58 |
10,58 |
10,58 |
11,23 |
12,00 |
11,37 |
11,37 |
11,25 |
10,0 |
|
Высота, м |
3,51 |
3,036 |
3,04 |
3,04 |
3,7 |
3,22 |
3,76 |
3,48 |
3,4 |
|
Площадь крыла, м2 |
16,8 |
16,8 |
16,8 |
19,05 |
22 |
21,92 |
21,92 |
22,5 |
17,15 |
|
Тип двигателя |
A.74R.C-38 |
RA.1000R.C.-41 |
RA.1050R.C:- 58 |
RA.I050R.C-58 |
На-40 |
Allison V-1710-33 |
Allison V-1710-39 |
RR Merlin-46 |
М-105ПФ |
|
Мощность, л.с. |
870 |
1175 |
1475 |
1475 |
1190 |
1040 |
1150 |
1115 |
1260 |
|
Вес пустого, кг |
1964 |
23572 |
25845 |
2618 |
- |
2636 |
3133 |
2297 |
2330 |
|
Взлетный вес, кг |
2393 |
2937 |
3411 |
3456 |
3245 |
3424 |
3840 |
3556 |
3010 |
|
Нагрузка на крыло, кг/м.(1) |
142 |
174,8 |
203 |
181 |
147,5 |
156,2 |
175,2 |
130 |
175,5 |
|
Нагрузка на мощность, кг/л.с.(1) |
2,75 |
2,5 |
2,31 |
2,34 |
2,73 |
3,29 |
3,34 |
3,19 |
2,39 |
|
Макс, скорость, км/ч |
504 |
599 |
642 |
627 |
590 |
555 |
575 |
598 |
570 |
|
Время набора высоты, мин.с/м |
7'33"/6000 |
5'55"/6000 |
7'6"/7000 |
- |
5'30"/5000 |
5'/5000 |
7'50"/5000 |
7'30"/6000 |
5'50"/5000 |
|
Дальность, км |
570 |
765 |
1040(7) |
1030(7) |
1600 |
1280 |
845 |
637 |
900 |
|
Потолок, м |
8900 |
11500 |
11000 |
11000 |
10000 |
8900 |
8900 |
11030 |
9900 |
|
Вооружение: пулеметы, мм |
2x12,7 |
2х12,7(4) |
2x12,7(2x7,7)(6) |
4x12,7 |
2x7,7; 2x12 |
4x7,62; 2x12,7 |
6x12,7 |
4x7,7 |
2x12,7 |
|
пушки, м |
- |
- |
2x20 |
1x20 |
- |
- |
- |
2x20 |
1x20 |
|
бомбы, кг |
2x160(3) |
2x160(3) |
2x160(3) |
- |
2x250 |
2x227+2x45 |
2x113 |
6xPC-82 |
|
1) На стартовых условиях.
2) 2395 кг у VII серии выпуска и 2437 кг у XII серии.
3) Для модификаций СВ.
4) С VII серии добавлено два крыльевых пулемета калибра 7,7 мм.
5) 2539 у I серии выпуска.
6) На 1 серии выпуска вместо пушек — крыльевые пулеметы.
7) С подвесными топливными баками.

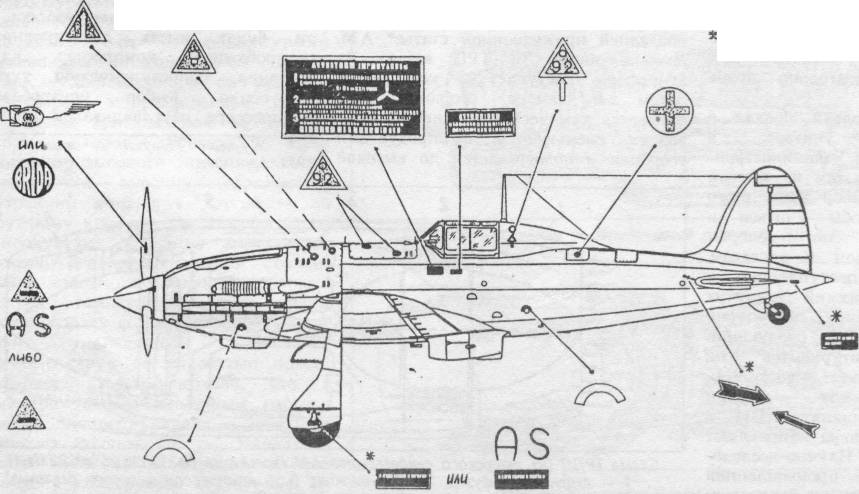

Расположение надписей и обозначений на самолете МС.202
Список литературы
1. Gentelli R. Gorena L. Macchi C.202 in action, Squadron/Signal publication, Aircraft №41, , Carrolton, 1980.
2. Leproni E. Macchi C.202/205, A1SA, Milano.
3. Muslakowski P. Samolot mysliwski Macchi MC.200 Saetta, MON, TBiU №126, Warsiawa, 1988.
4. Flieger-Revue №1/1974.
5. Letectvi a kosmo-nautica N«20/1979.
6. Skrzydlata Polska №32/1989.
7. Aero techntca lotnicza №2/1991.
8. Aviation Magazine International №691/1976.
