«Scharnhorst». Кочегары из экипажа крейсера. Слева на снимке кипа мешков для погрузки угля

ЭЛЕКТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА

Электроэнергетическая установка с напряжением в сети 225 Вольт имела общую мощность 260 кВт. Она включала четыре турбогенератора, размещенных в двух помещениях (Dynamomaschinen Raum) ниже броневой палубы побортно от кормовым машинного отделения. Потребители электроэнергии подразделялись на два вида: Lichtanlage - потребители электроцепи слабых токов (шесть прожекторных установок, электроприборы и освещение по кораблю) и Kraftanlage - потребители электроцепи сильных токов (электроприводы вспомогательных механизмов и приводы электроаппаратов, таких как электроприводные помпы, вентиляторы и др.).

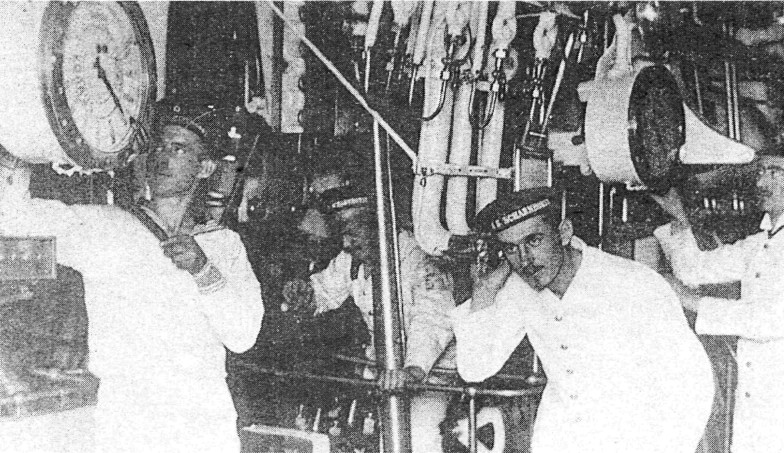

«Scharnhorst». Машинное отделение крейсера. Слева и справа вверху видны указатели машинного телеграфа. В центре на переднем плане видны переговорные трубы. Обращает внимание безукоризненно белая форма моряков, которые, по-видимому, оделись специально для фотосъемки.
