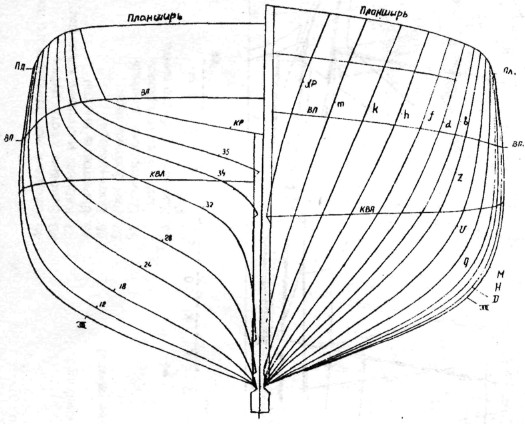

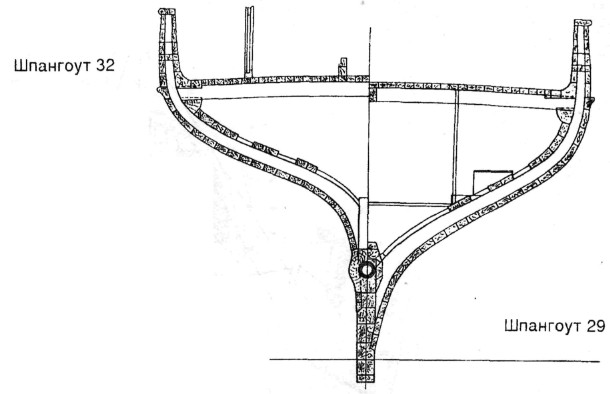

Проекция "Корпус" теоретического чертежа по практическим шпангоутам (выборочно). Расстояние между теоретическими линиями шпангоутов равняется 4 и 1/48 футов (1,226 метра).
Однопалубные, острых образований (( = 0,45) (так в тексте, прим. ВВС) , относительно узкие (L/B = 5,6) и низкобортные (надводный борт ок. 1 м; L/H = 11,1; В/Н = 2) клиперы имели следующие главные размерения (даны в футо-дюймовой системе, принятой при их постройке, и в метрической. 1 фут - ( 0,305 м).
|
Наименование элемента |
Обозначения |
Футо-дюйм |
Метрич. |
|
Длина между перпендикулярами |
Lu |
150 ф 0 д |
45,75 м |
|
Длина по верхней палубе |
Lвп |
155 ф 4 д |
47,40 М |
|
Длина по килю |
Lкил |
146 ф 4 д |
44,60 м |
|
Ширина без обшивки (по набору) |
вбо |
27 ф 0д |
8,25 м |
|
Ширина с деревянной обшивкой |
в |
27 ф 10д |
8,50 м |
|
Высота от верхней грани киля до верхней грани бимса у борта |
Нб |
13 ф 6 д |
4,10 м |
|
на миделе |
(в тексте не заполнено, прим. ВВС) |
||
|
Углубление форштевнем |
тн |
10 ф 9 д |
3,30 м |
|
Углубление ахтерштевнем |
тк |
12 ф 9 д |
3,90 м |
|
Водоизмещение по чертежу или считая 35 ф3 за 1 англ. тонну |
V |
21527 ф3 615 т |
610 м3 |
