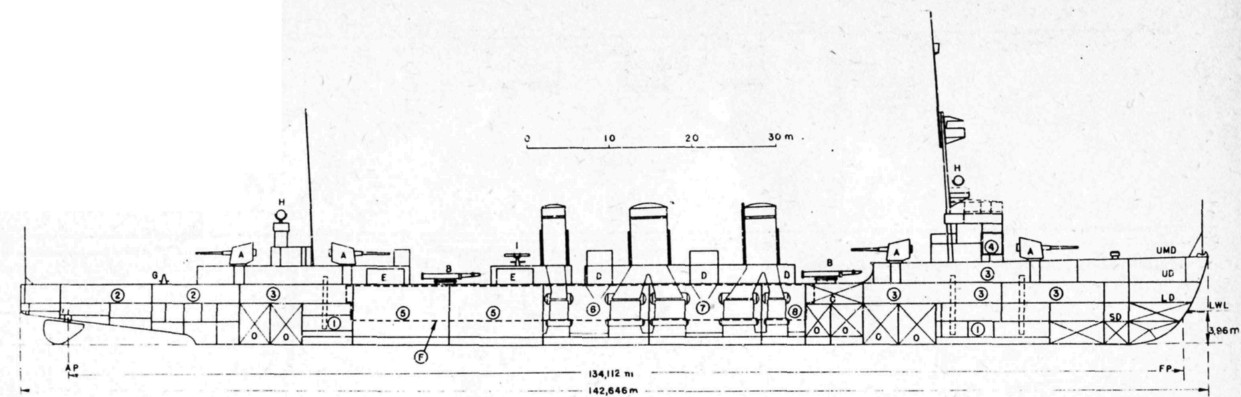

ЯПОНСКИЙ КРЕЙСЕР "TENRYU". 3230 ts (станд), 3948 ts (норм.)
| 1 - Снарядные и зарядные погреба, шахты подъемников боезапаса
на верхнюю палубу 2 - Офицерские каюты и бытовые помещения (в экипаже 30 офицеров) 3 - Кубрики и бытовые помещения команды (первоначально 292 чел., затем увеличено до 314 -327 чел.) 4 - Носовая боевая рубка (кормовая рубка на крейсерах типа "Tenryu" и "Kuma", также как и на крейсерах типов "Nagara", "Sendai", "Yubari", "Furutaka", "Aoba" и "Myoko" броней не прикрывалась. Вновь японцы вернулись к защите броней кормовой рубки только на крейсерах типа "Такао" 5 - Машинное отделение. Три турбоагрегата "Brown-Curtis" с двойной зубчатой передачей. носовое - 2 агрегата, кормовое - 1 агрегат. ТЗА разработаны фирмой "John Brown & С" (Клайдбэнк) Обе установки изготовлены в Йокосуке и Сасебо заводами "Kaigun Kosho". В состав ТЗА входили по 1 ТВД и 1 ТНД. Крейсерской ПТ нет, но устроена специальная крейсерская ступень на входе пара в голове ТВД с байпассом (обходом) ее на полной тяге. 6, 7, 8 - 10 котлов "Kanpon" побортно. 6 больших котлов нефтяного отопления, 2 малых котла нефтяного отопления (по 1 в носовом и кормовом отделениях) и 2 малых смешанного отопления (по 1 - в носу и корме) UMD - Палуба полубака LD - Нижняя палуба UD - Верхняя палуба SD - Платформа |
А - Четыре 140-мм/50-калиберных орудия "3 Nendo Shiki" в одинарных установках В - Два строенных поворотных торпедных аппарата "6 Nendo Shiki" для 533-мм торпед С - Угольные бункеры (макс.емкость 150 тонн) O - Цистерны жидкого топлива (они же в двойном дне под МКО) (макс. емкость 920 тонн) D - Вентиляция котельных отделений Е - Вентиляция машинных отделений F - Границы защищенного броней борта, прикрытого только в пределах МКО (2-слойная защита: внешний слой - 38 мм; внутренний слой - 25,4 мм из стали "НТ") G - 80-мм/40-калиберные зенитные пушки "3 Nendo Shiki" Н - 90-см прожекторы "SU-type" (150 Ампер, 75 Вольт, 9000 Кандел на 3,5-4 км) I - 2,5-метровые дальномеры |

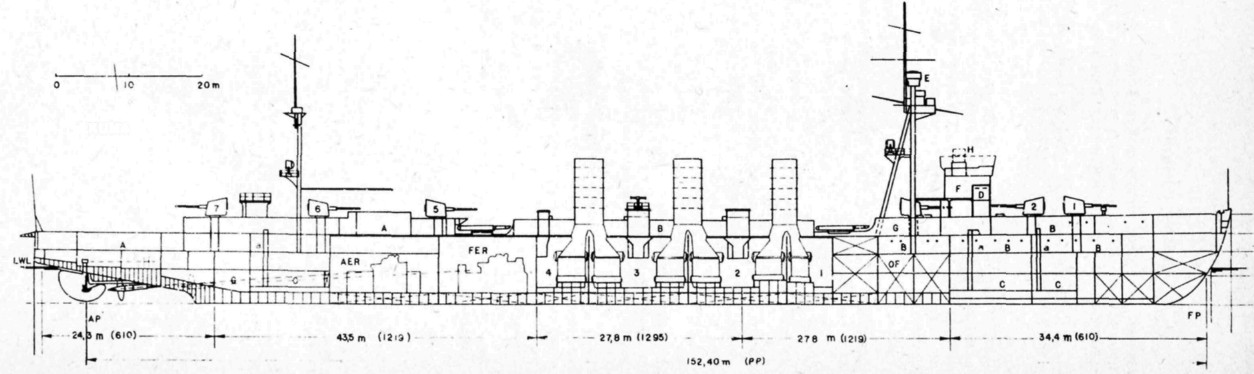

ЯПОНСКИЙ КРЕЙСЕР "KUMA".
| FP - Носовой перпендикуляр
АР - Кормовой перпендикуляр FS - Участок корабля с указанной в скобках шпацией LD - Нижняя палуба SD - Платформа (кладовая палуба) А - Офицерские помещения В - Помещения команды С - Боевые погреба 140-мм и 80-мм орудий D - Носовая боевая рубка |
Е - Артиллерийский директор типа "В" F - Штурманская рубка G - Хранилище запасных торпед Н - Компасная площадка с ограждением и дальномерным постом FER - Носовая машина AER - Кормовая машина 1 - Котельное отделение с 2 малыми котлами смешанного отопления 2 - Средние котельные отделения с 4 средними котлами нефтяного отопления 3 и 4 - Кормовые котельные отделения с 4 и 2 большими котлами нефтяного отопления |
