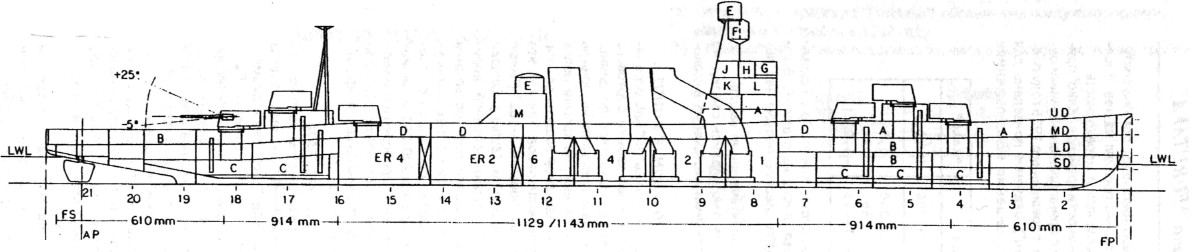

КРЕЙСЕР "FURUTAKA" (1926)
| А - каюты офицеров В - помещения команды С - боевые погреба D - помещения торпедных аппаратов Е - командно-дальномерный пост СУАО "14 Shiki" F - вычислительный центр СУАО "13 Shiki" G - компасное помещение Н - радиостанция |
J - служебное помещение К - коммуникационные линии L - штурманская рубка М - ангар гидросамолета FS - шпация ER - машинные отделения 1-6 - котельные отделения |

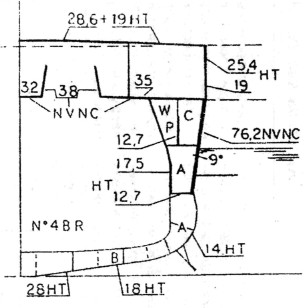

РАЗРЕЗ ПО МИДЕЛЮ И СИСТЕМА ЗАЩИТЫ КРЕЙСЕРА "FURUTAKA" (1926)
| А - отсеки, заполняемые водой В - топливные бункеры С - пустые отсеки WP - кабельный коридор BR - котельное отделение с продольной переборкой по диаметрали |
 |

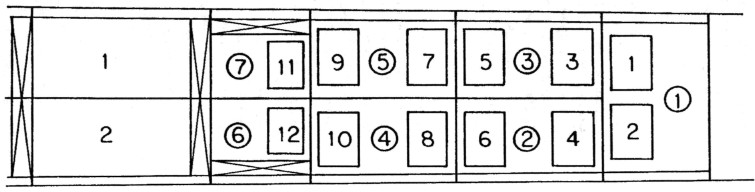

РАСПОЛОЖЕНИЕ ОТСЕКОВ ЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ ПО ГОТОВНОСТИ КРЕЙСЕРОВ
1 - 12 - Котлы
1-7 (в кружках) - Котельные отделения
