2) Счетно-решающий прибор Туре.92 для малых углов возвышения орудий (SHAGEKIBAN).

а). Этот прибор предназначался для управления стрельбой следующих орудий:
36 см (14") / 45-калиберные орудия;
40 см (16") / 45-калиберные орудия;
20 см (8") / 50-калиберные орудия Mark.2;
15,5 см (6") / 60-калиберные орудия старого образца.                                                                       ..

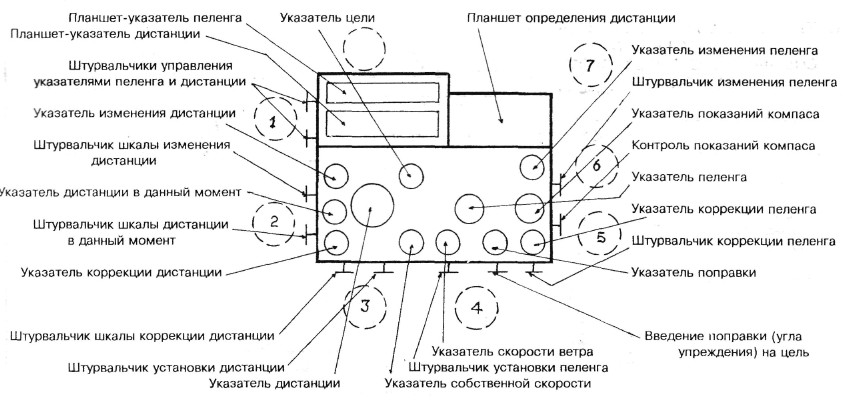

Ниже на схеме показан план пульта счетно-решающего прибора SHAGEKIBAN (предназначенного для совместной работы с постом управления стрельбой 406-мм (16") орудий), установленного в передающем посту (transmitting station) линкора "Nagato". На рисунке отмечены рабочие места командира боевого поста, семи операторов, а также размещение индикаторов и циферблатов вывода информации.

ПОСТ СЧЕТНО-РЕШАЮЩЕГО ПРИБОРА TYPE.92 ("NAGATO")

Ь) Обязанности персонала:

Оператор No.1 Обслуживал и наблюдал за планшетами с указателями дистанции и пеленга.
Оператор No.2 Контролировал циферблаты дистанции, изменения дистанции и коррекции дистанции (dR/dt). Штурвальчики под его правой и левой руками (соответственно) предназначались для установки сообщаемой дистанции и совмещения указателей дистанции с учетом поправки.
 Оператор No.3 Определял и отслеживал фактическую и предстоящую дистанцию.
Оператор No.4 Устанавливал исходный пеленг (В), осуществлял полную коррекцию пеленга и поправку по азимуту (при стрельбе по невидимой цели), устанавливал поправки на скорость собственного корабля и на скорость и курс цели, а также коррекцию пеленга цели.
Оператор No.5 Контролировал курс по компасу, сверяя полученные данные от гирокомпаса.
Оператор No.6 Контролировал изменение пеленга, сверяя с пеленгом на пульте.
Оператор No.7 Контролировал дистанцию до цели, полученную с основных дальномерных постов (на "Nagato" их пять) и производит проверку данных, отбрасывая неправильные сведения и определяя дистанцию для планшета расстояний.
