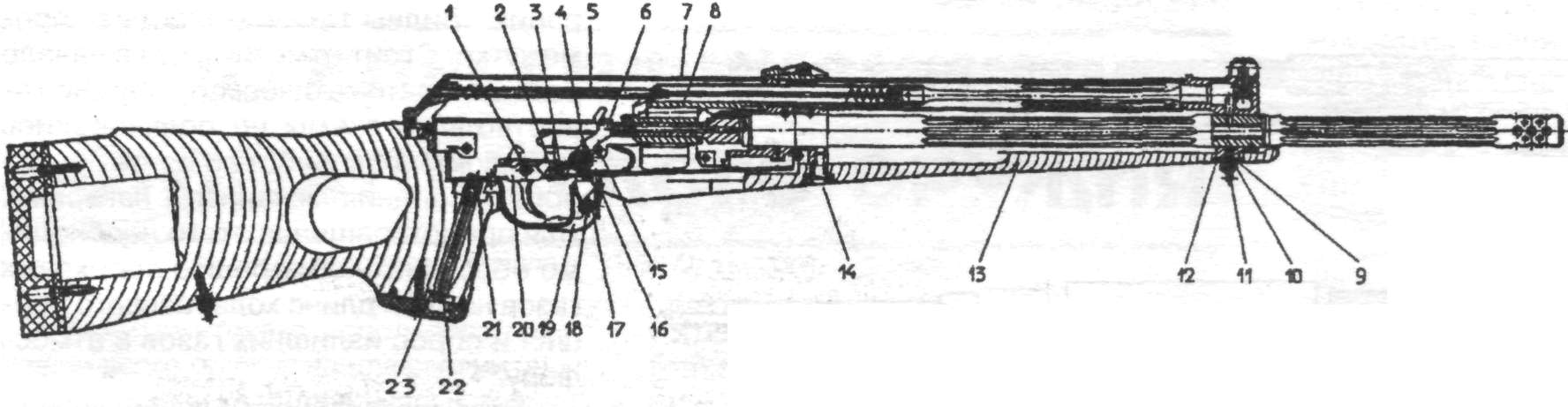

Разрез охотничьего самозарядного карабина "Вепрь-308 Супер" (модификация системы ручного пулемета РПК): 1 - ось спускового механизма, 2 - основание предохранителя, 3 - предохранитель, 4 - боевая пружина, 5 - возвратный механизм, 6 - курок, 7 - крышка ствольной коробки, 8 - затворная рама с затвором, 9 - основание антабки. 10 - винт антабки, 11 - кольцо антабки, 12 - шайба, 13 - ложа, 14 - винт, 15 - фиксатор, 16 - выталкиватель магазина, 17, 18, 19 - защелка магазина, 20 - спусковой механизм, 21 - гайка, 22 - соединительный винт, 23 - шайба.

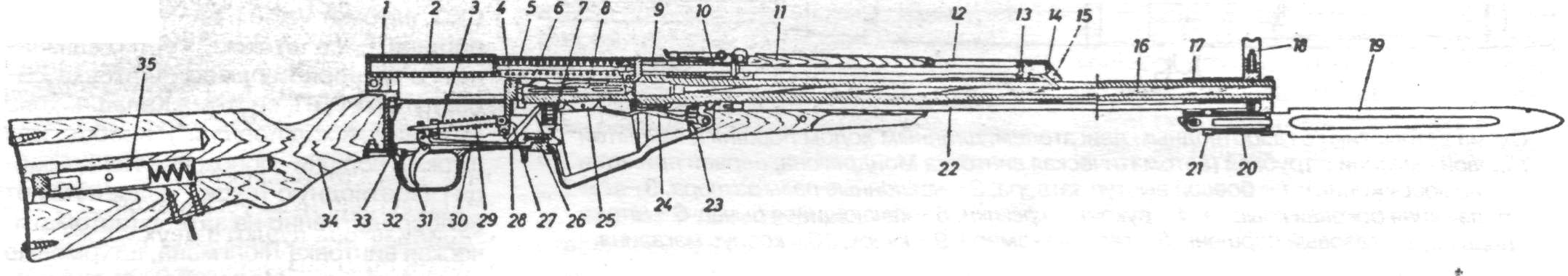

Разрез самозарядного карабина СКС с автоматикой на основе отвода пороховых газов и коротким ходом поршня: 1- крышка ствольной коробки, 2 - возвратная пружина, 3 - боевая пружина, 4 - курок, 5 - стебель затвора, 6 - наклонный выступ стебля затвора, 7 - скос затвора, 8 - затвор, 9 - толкатель, 10- пружина толкателя, 11 - ствольная накладка, 12 - газовая трубка, 13 - газовый поршень со штоком, 14 - газовая камера, 15-газоотводноеотверстие, 16 - ствол, 17- опора мушки, 18 - мушка, 19 - штык, 20 - пружина, 21- защелка штыка, 22 - шомпол, 23 - пружина подавателя, 24 - рычаг подавателя, 25 - подаватель, 26- защелка крышки магазина, 27 - шептало, 28 - автоспуск, 29 - стержень боевой пружины, 30 - спусковая тяга, 31 - спусковой крючок, 32 - предохранитель, 33 - защелка ударно-спускового механизма, 34 - приклад ложи, 35 - пенал с принадлежностью.

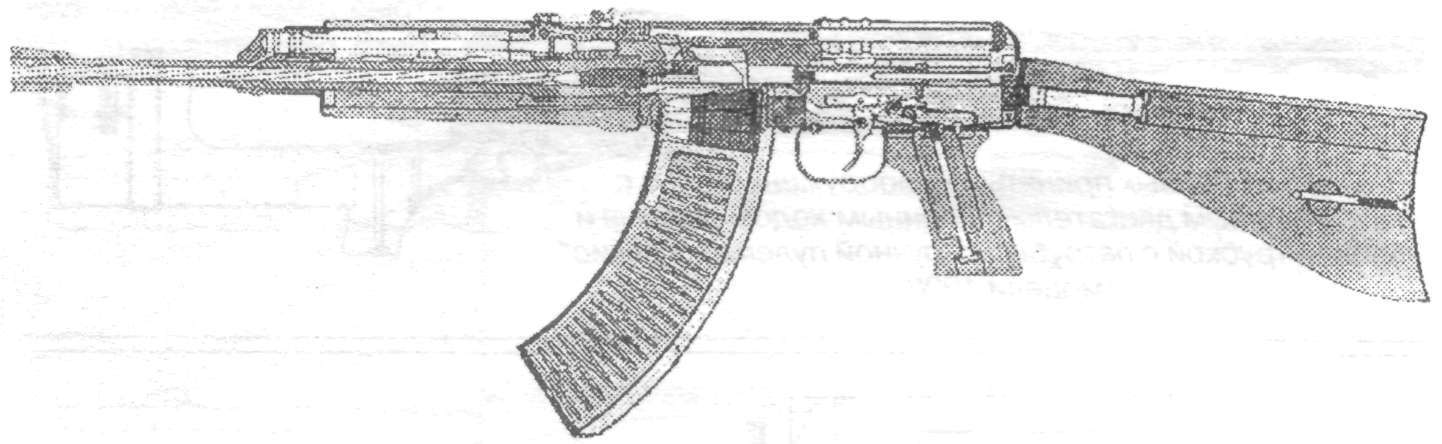

Разрез автомата Vz.58 с отводом пороховых газов и коротким ходом поршня.

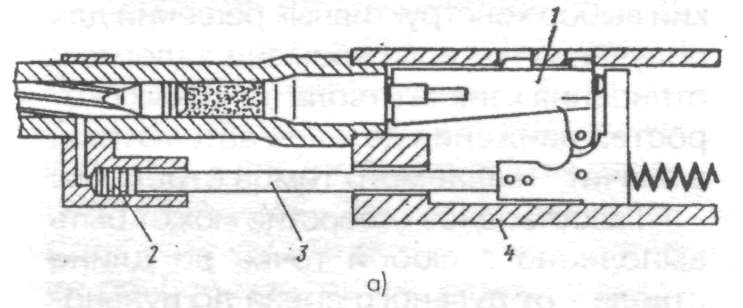

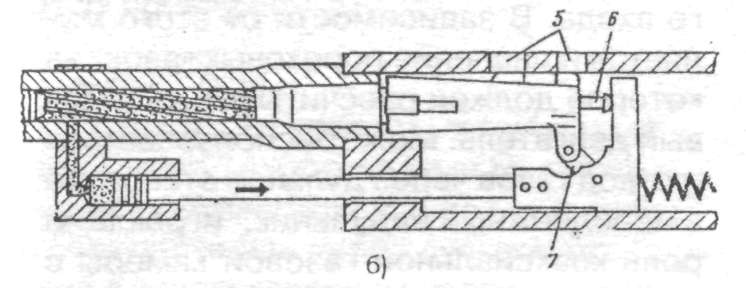

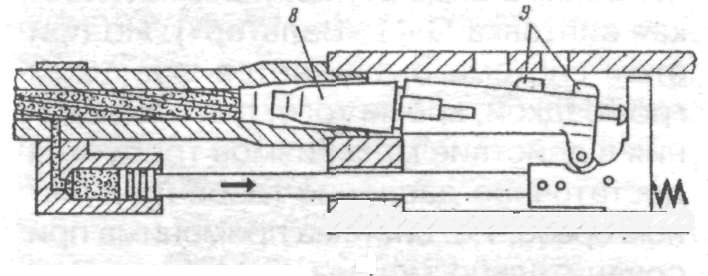

Схема работы автоматики с отводом пороховых газов и механизма запирания канала ствола перекосом затвора.

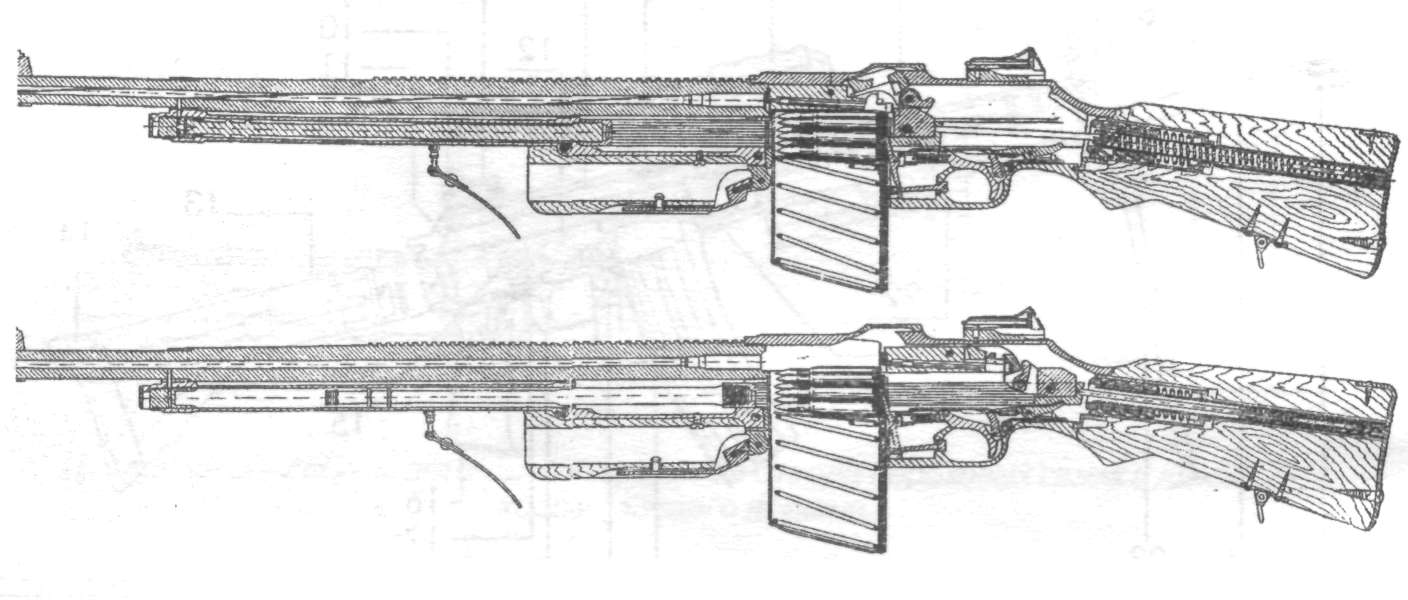

Разрез ручного пулемета BAR-18 с газоотводным двигателем.

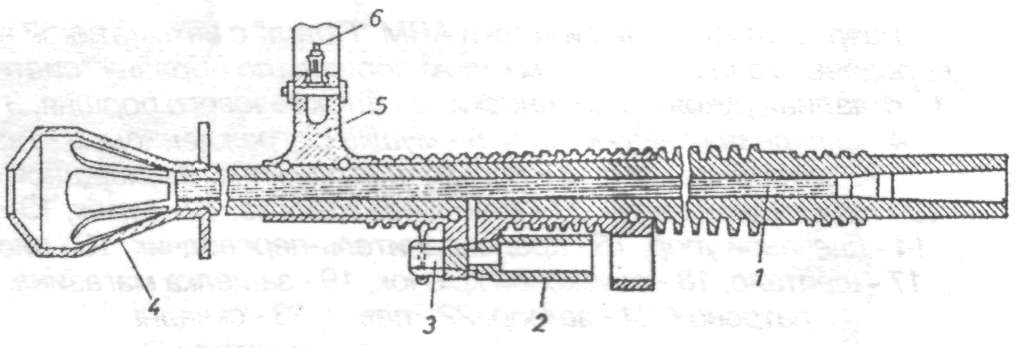

Ствол крупнокалиберного пулемета ДШК с газоотводным узлом: 1 - канал ствола, 2 - газовая камера, 3 - газовый регулятор, 4 - дульный тормоз, 5 - стойка мушки, 6 - мушка.
