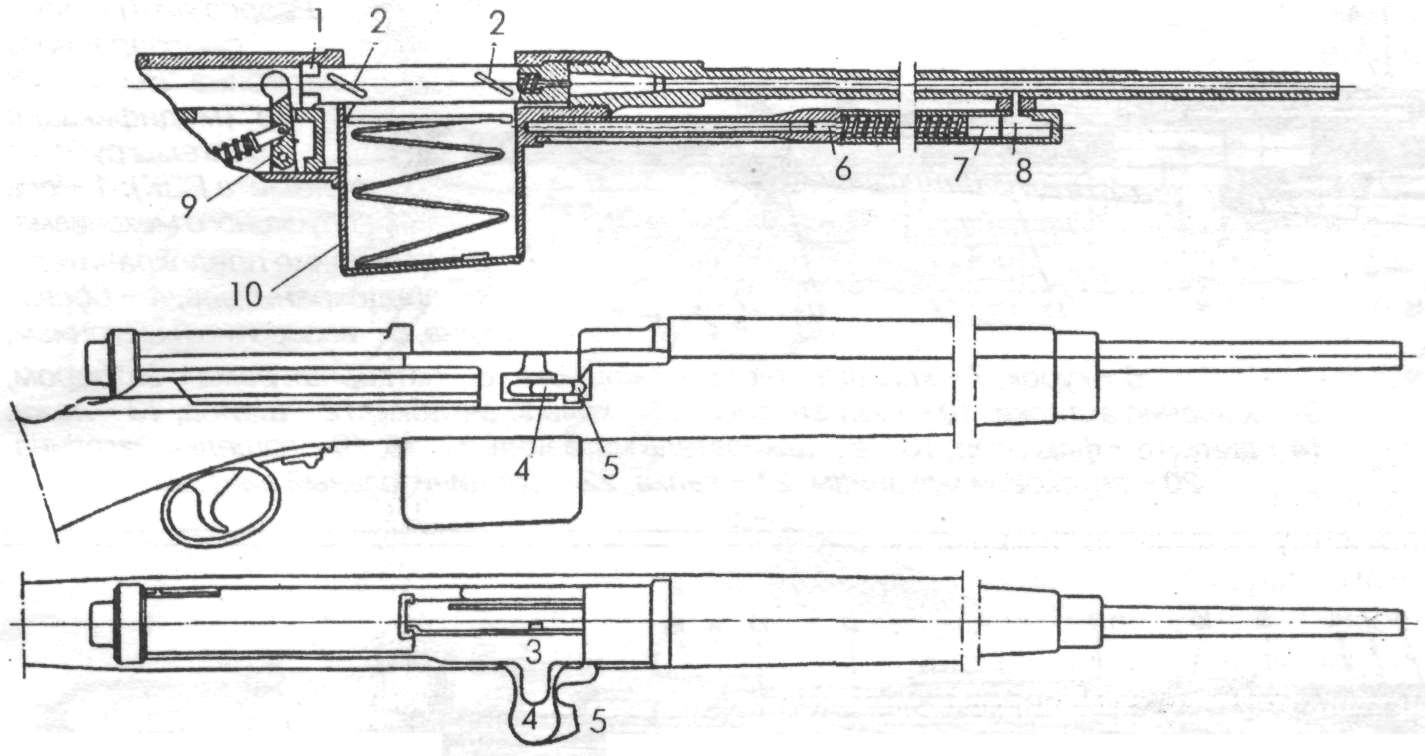

Схема автоматики с газоотводным двигателем, длинным ходом поршня и закрытой газовой камерой с трубкой (автоматическая винтовка Мондрагона, первой принятая на вооружение): 1 - боевой выступ затвора, 2 - наклонные пазы затвора, 3 -подвижная боковая крышка, 4 - рукоятка крышки, 5 - качающийся рычаг, 6 - шток поршня, 7 - газовый поршень, 8 - газовая камера, 9 - курок, 10 - корпус магазина.	Одна из первых принятых на вооружение схем с газоотводным двигателем, длинным ходом поршня и газовой трубкой с патрубком - ручной пулемет "Гочкис" модели 1908 г.

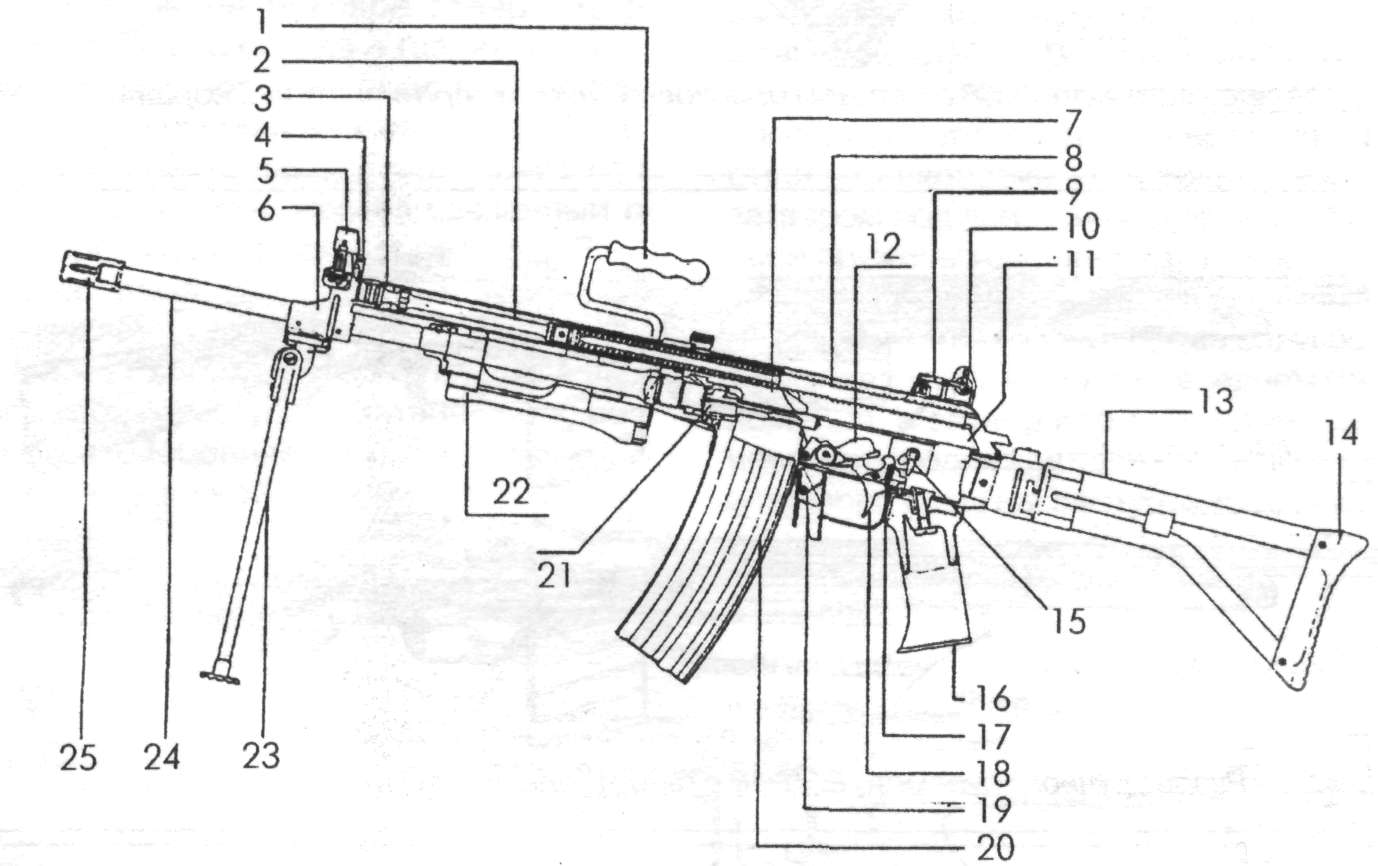

	Разрез штурмовой винтовки ARM "Галил" с автоматикой на основе отвода пороховых газов и длинным ходом поршня (по образцу "системы Калашникова"): 1 - складная рукоятка переноски. 2 - шток газового поршня, 3 - газовый поршень, 4 - складная ночная мушка, 5 - мушка с ограждением, 6 - газоотводный узел, 7 - затворная рама, 8 - возвратная пружина, 9 - складной ночной прицел, 10- перекидной целик, 11 - ствольная коробка, 12 - курок, 13 - складной приклад, 14 - плечевой упор, 15 - предохранитель-переводчик, 16 - пистолетная рукоятка, 17 - шептало, 18- спусковой крючок, 19- защелка магазина, 20 - магазин на 35 патронов, 21 - затвор, 22 - цевье, 23 - складная сошка, 24 - ствол, 25 - пламегаситель.

Возможна реализация данной схемы: с отдельным штоком, ударно передающим энергию движения затворной раме (винтовки ABC, СВД, карабин СКС, автомат Vz.58 - т.н. "короткий ход поршня"); со штоком, жестко связанным с затворной рамой (винтовка ZB-29, пулемет ДП, система Калашникова - "длинный ход поршня"); вообще без штока и поршня - пороховые газы, пройдя газоотводную трубку, воздействуют непосредственно на затвор (автоматическая винтовка Люнгмана, штурмовые винтовки серии М16), точнее поршнем служит небольшой выступ затвора или затворной рамы. Между поршнем и затвором может помещаться рычаг или пружина для смягчения удара и более рационального распределения энергии между деталями автоматики. Разделение поршня, штока и затворной рамы со снабжением каждой детали своей возвратной пружиной часто выполнялось для того, чтобы обеспечить возможность снаряжения магазина сверху из обоймы (ABC, СКС). Но, кроме того, оно позволяет как бы «разложить» действие отдачи во времени и сделать его несколько мягче для оружия и стрелка.

Величина давления, передаваемого поршню, зависит от площади поперечного сечения поршня, давления газов в камере, времени его действия, размеров и места расположения газоотводного отверстия. Это дает широкий выбор конструктивных решений для получения нужного времени задержки отпирания канала ствола и нужных скоростей движения деталей автоматики, а значит - желаемого темпа стрельбы.

Газоотводное отверстие может быть выполнено в любой точке по длине ствола - от дульного среза до пульного входа. В зависимости от этого меняется и давление пороховых газов, на которое должен рассчитываться газовый двигатель. Может использоваться и отвод газов через дульное отверстие в неподвижный надульник, играющий роль коаксиальной газовой камеры с поршнем в виде втулки (автоматическая винтовка G.41 «Вальтер»). Но при этом система оказывается слишком громоздкой, кроме того, для приведения в действие механизмов требуется достаточное давление газов на дульном срезе, т.е. система применима при сравнительно мощных патронах. При меньшей мощности отвод газов через дульный срез может использоваться только для отпирания канала ствола в системах автоматики смешанного типа, как в пистолете «Ультраматик».
