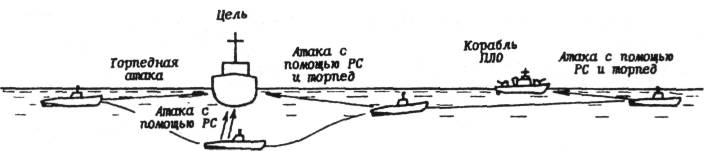

Концепция Э. Штейнхофа применения реактивных снарядов с подводной лодки, Германия, 1942 г.

Турбореактивный снаряд WGr образца 1940 г. состоял из фугасной боевой части калибром 280 мм и ракетного двигателя твердого топлива диаметром 158,5 мм. Пороховой заряд - семь трубчатых шашек, изготовленных на базе дигликолевого пороха. Стабилизация снаряда осуществлялась вращением, для чего двигатель имел сопловой блок с 23 тангенциально расположенными соплами. Стартовый вес снаряда составлял 82 кг (при массе взрывчатого вещества 45,5 кг), а дальность стрельбы (на воздушной траектории) - 2200 м.

Другой снаряд - фугасная граната WGr образца 1942 г. Этот снаряд имел совершенную аэродинамическую форму и был выполнен в одном калибре - 210 мм. Вес снаряда составлял 112,6 кг, дальность стрельбы (на воздушной траектории) - 7850 м. Стабилизация снаряда также осуществлялась вращением. Для пуска таких ракет с ПЛ направляющими служили ферменные установки.

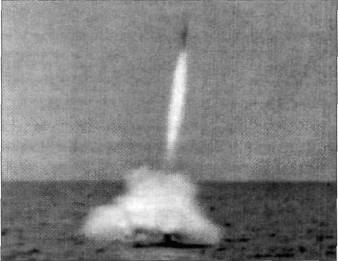

Лодка U-511 с пусковой установкой прошла испытания в Балтийском море неподалеку от острова Грейфсвальдер-Ойе, в шести милях от ракетного полигона Пенемюнде. Стрельба ракетами проводилась с глубины от 9 до 15 м на дальность 4 км. Естественно, что перезарядить установку можно было только в надводном положении. Пуски ракет из-под воды носили чисто исследовательский характер и должны были продемонстрировать саму возможность запуска реактивных снарядов в водной среде. Всего с подводной лодки было запущено 24 ракеты. В целом все эксперименты прошли успешна траектории полета ракет стабильны, разброс точек падения был меньше, а дальность полета несколько больше, чем при запуске подобных ракет в воздухе.

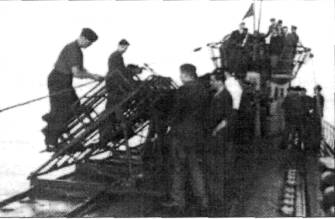

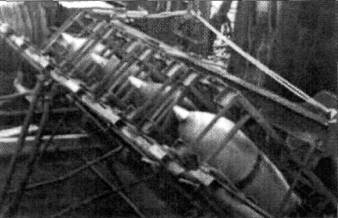

	Конструкция пусковых установок, размещаемых на подводных лодках, Германия, 1942 г.	Заряжание реактивными снарядами ПУ на подводной лодке, Германия, 1942 г.

В отчете об испытаниях, подписанном начальником ракетного полигона Пенемюнде генерал-майором Вальтером Дорнбергером и конструктором ракет доктором Вернером фон Брауном, содержалось утверждение, что германские подводные лодки, вооруженные ракетами, смогут скрытно наносить удары по прибрежным объектам США: гаваням, хранилищам топлива и терминалам, судостроительным верфям, городам, объектам береговой обороны, а также по надводным кораблям и подводным лодкам. По результатам пусков удалось установить, что: 1) использование ракет из-под воды вполне возможно; 2) дальность полета в значительной степени зависит от глубины, с которой произведен пуск; 3) необходимо разработать специальный реактивный снаряд для подводной стрельбы; 4) необходимо решить проблему управления стрельбой. Но ввиду малой прицельности неуправляемых реактивных снарядов, а также нерешенности других проблем (размещение в прочном корпусе подводной лодки и подача боезапаса на пусковую установку, автоматизация пусковых операций и др.) в дальнейшем эти работы не получили продолжения и морское командование отказалось от применения пороховых ракет.

Тактико-технические данные реактивных снарядов, планируемых к вооружению подводных лодок, Германия, 1942 г.

Позже, осенью 1943 г., когда комплекс сухопутной баллистической ракеты Фау-2 уже «созрел», в Германии был разработан еще один проект под кодовым названием «Испытательный стенд XII». Немецкий инженер Дикман в 1942 г. выдвинул идею новой концепции запуска ракеты с поверхности воды («спасательный жилет»). Поскольку жидкотопливная Фау-2 не вписывалась в габариты германских подводных лодок, а вероятность аварии при запуске таких ракет была довольно высока, Дикман предложил помещать ракету в транспортно-пусковой контейнер (ТПК), а субмарину использовать для его буксировки к месту старта ракеты, подготовки ее к пуску и старта с плавучей платформы. Базирование подобных комплексов предполагалось на побережье Норвегии, а целями ракетных ударов, по замыслу автора, служили объекты на восточном (атлантическом) побережье США. С этой идеей он обратился к директору автомобильного концерна Volkswagen, активному члену Германского трудового фронта Бодо Лафференцу который поддержал проект и субсидировал разработки, после чего проект стал известен под его именем (проект Лафференца).

Этот проект был сложнее всех предыдущих и более интересным с технической точки зрения (см. «Техника и вооружение», № 7/1999 г.). Новым элементом по сравнению с известными проектами являлся управляемый по проводам транспортно-пусковой контейнер (ТПК). Использование ТПК диктовалось, в основном, желанием избежать воздействия морской воды на корпус ракеты, поскольку Фау-2, как известно, не разрабатывалась специально в морском варианте. Проектная стоимость контейнера и его транспортировка по морю была сравнительно высока и соизмерялась со стоимостью ракеты. Подводная лодка типа XXI могла брать на буксир до трех контейнеров с ракетами, топливом и оборудованием.
