Станковый пулемет «Браунинг»

В феврале 1917 г. Браунинг представил американскому военному ведомству автоматическую винтовку и станковый пулемет. Пулемет отвечал принятым взглядам: тяжелый, с водяным охлаждением ствола (что позволяло выпустить подряд три ленты по 250 патронов), на треножном станке, но при этом без воды и станка весил всего около 15 кг, разбирался и собирался быстрее и проще. Было заказано 15000 станковых пулеметов, получивших обозначение М1917, а также 12000 «автоматических винтовок Браунинга» (BAR, см.). Однако боевое крещение М1917 состоялось только в конце сентября 1918 г. Выпускали пулемет фирмы «Кольт» (основной подрядчик), «Ремингтон» и «Вестингауз». В 1920-1921 гг. на 25000 пулеметов пришлось усиливать дно короба.

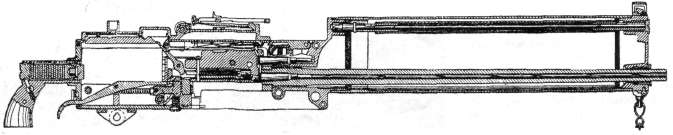

Схема устройства пулемета М1917 «Браунинг»
Тренировка расчета пулемета М1917, 1920-е гг.	Второй лейтенант В. Браунинг демонстрирует станковый пулемет М1917 своего отца в 1918 г.

Автоматика действовала по схеме отдачи ствола с коротким ходом, запирание канала ствола производилось с помощью вертикально перемещавшегося клина ствольной коробки. Ствол фиксировался в ствольной коробке защелкой, мог нести конический пламегаситель. Охлаждение ствола - водяное с пароотводной системой по типу пулемета Максима, емкость кожуха - 3,5 л воды. Ствол и затвор имели свои возвратные пружины. В затворе монтировался ударно-спусковой механизм ударникового типа. Спусковой механизм состоял из спускового рычага  с крючком на одном конце и головкой на другой, ползуна с шепталом и пружиной и допускал только непрерывный огонь.

При откате подвижной системы (ствол, ствольная коробка и затвор) после выстрела стержень запирающего клина находил на наклонные передних концов спусковой рамы и опускал клин. Затвор расцеплялся со ствольной коробкой и отходил назад. Затворная рама поворачивала смонтированный на оси в спусковой раме рычажный ускоритель, который увеличивал скорость движения затвора. В то же время ускоритель играл роль останова - повернувшись, он соединял ствольную коробку со спусковой рамой, и ствольная коробка оставалась в заднем положении, ожидая затвора. Извлечение стреляной гильзы из патронника производилось зацепами затвора, а ее отражение в окно короба -выступом извлекателя, шарнирно укрепленного на затворе. При движении затвора назад его лодыжка, взаимодействуя с неподвижным коробом, поворачивалась и отводила ударник назад, шептало заскакивало за боевой взвод ударника. В крайнем заднем положении затвор ударял в амортизатор затыльника, включавший ряд последовательно уложенных фибровых колец. При движении вперед под действием возвратной пружины затвор досылал в ствол очередной патрон, поворачивал ускоритель, освобождая ствольную коробку. В процессе наката нижняя наклонная плоскость клина набегала на наклонную плоскость вкладыша на дне короба, клин поднимался и сцеплял затвор со ствольной коробкой, после чего подвижная система шла еще некоторое расстояние до крайнего переднего положения, а горизонтальная поверхность вкладыша удерживала клин в запертом положении. Ползун с шепталом набегал на скошенные выступы головки спускового рычага и опускался, отпуская ударник с боевого взвода. Таким образом, спуск ударника был возможен только в крайнем переднем положении, что и предотвращало преждевременный выстрел. Если крючок спускового рычага отпущен, головка рычага поднималась вверх, и выстрела также не следовало.
