Пулемет MG.15 в варианте ручного с двухбарабанным магазином и установленным зенитным прицелом (вид сверху). |

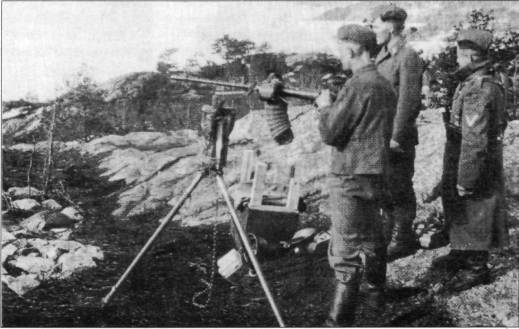

Авиационный пулемет MG.15, установленный германскими солдатами в Норвегии на треножный станок пулемета т/29 (норвежской копии «Браунинга»). |
В MG.17 взведение ударника происходило при ходе подвижной системы вперед, что позволяло при синхронной установке производить выстрел с переднего шептала, при установке вне плоскости, ометаемой винтом, выстрел производился с заднего шептала. Барабанный (шестеренчатый) приемник допускал подачу ленты справа или слева.
«Возвращая» в 1944 г. часть MG.15 в разряд ручных, на пулемет ставили приклад, сошку и простые прицельные приспособления (первый такой комплект переделки ZG.15 был выполнен не ранее 1942 г.). Жесткий трубчатый приклад со складным плечевым упором крепился на затыльник на линии оси канала ствола. Ставился также отражатель стреляных гильз, направлявший их вниз и защищавший стрелка от попадания гильзы, а механизмы оружия от загрязнения. Сошка от MG.13 и рукоятка для переноски крепились на кожух ствола, причем муфта крепления сошки включала подшипник, допускавший поворот пулемета. Пулеметы использовали и в качестве зенитных, монтируя их на наземные установки через специальный переходник (такое применение началось раньше, чем в варианте ручного пулемета). Германские пулеметчики в Норвегии ставили MG.15 на треножный станок пулемета М/29 (модификация станкового «Браунинг»),
Счетверенная тумбовая зенитная установка с авиационными пулеметами MG.17.
Универсальный наземно-зенитный прицел прибавлял оружию 0,25 кг веса, плечевой упор - 1,13 кг, отражатель - 0,13 кг, ремень - 0,17 кг. Получившийся пулемет оказался неуклюжим и громоздким и не имел успеха ни в авиаполевых дивизиях, ни в линейной пехоте. К тому же при разработке авиационных пулеметов, конечно, не учитывали возможность засорения и запыления, так что «спустившись на землю», они оказывались менее надежными. MG.15 передавали также фольксштурму.
«Наземные» MG.17 использовались на счетверенных зенитных установках.
Тактико-технические характеристики MG.15 в варианте ручного пулемета
| Патрон | 7,92x57 «маузер» |
| Масса оружия с сошкой без магазина | 10,6 кг |
| Длина ствола | 600 мм |
| Нарезы | правосторонние с длиной хода 240 мм |
| Начальная скорость пули | 755 м/с (пуля sS) |
| Темп стрельбы | 1000 выстр./мин |
| Питание | двухбарабанный магазин на 75 патронов |
| Масса укупорки с тремя магазинами | 13,6 кг |
| Масса съемного прицела | 0,25 кг |
| Масса легкого станка | 9,0 кг |
| Масса запасного ствола. | 1,23 кг |
Тактико-технические характеристики MG.17
| Патрон | 7,92x57 «маузер» |
| Масса оружия | 12,7 кг |
| Длина ствола | 600 или 475 мм |
| Начальная скорость пули | 780 м/с |
| Темп стрельбы | 1200 выстр./мин |
| Питание | лента на 250 патронов |

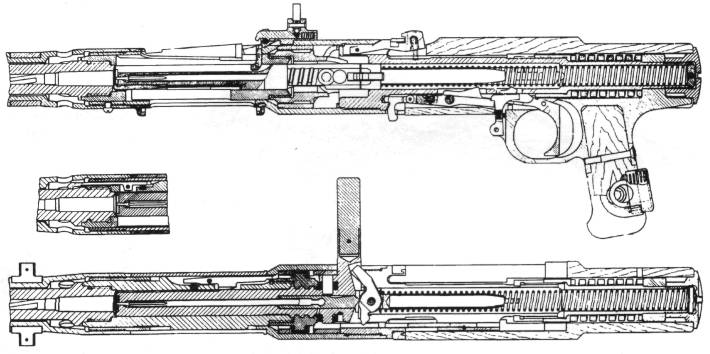

Схема устройства пулемета MG.15.
