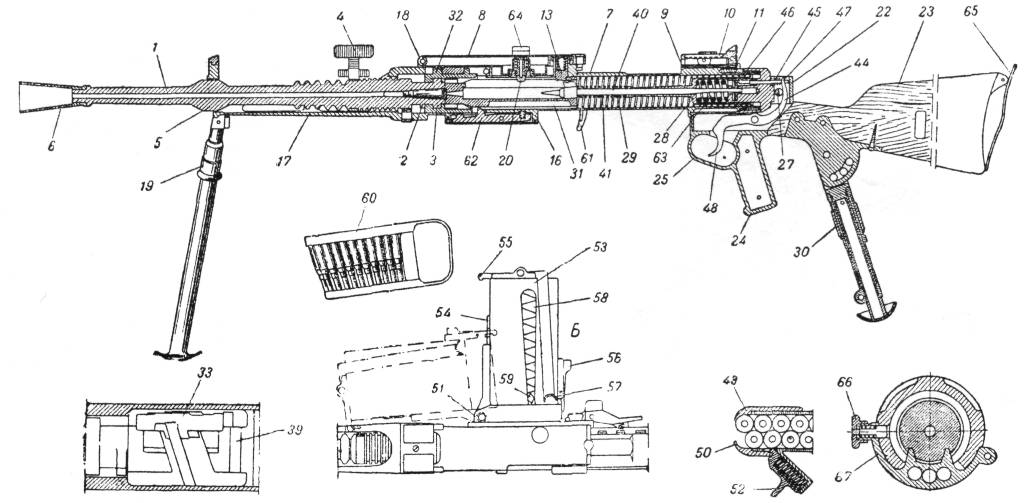

Схема устройства ручного пулемета Модель 30 «Бреда»: 1 - ствол; 2 - выступ для соединения ствола с коробом; 3 - выступ для соединения с запирающей муфтой; 4 - рукоятка ствола; 5 - продольные ребра; 6 - пламегаситель; 7 - короб; 8 - крышка короба; 9 - прицельная колодка; 10- прицельная рамка; 11 - защелка затыльника; 13 - автоспуск; 16 - нижний прилив для ствольной задержки; 17 - кожух; 19 - муфты сошки; 27 - предохранитель; 29 - возвратная пружина; 31 - затвор; 32 - запирающая муфта; 33 - Н-образный вкладыш; 39 - замыкатель; 40 - ударник; 44 - спусковой рычаг; 45 - спусковая тяга; 46 - ползун с шепталом; 47 - вилка спускового рычага; 48 - спусковой крючок; 49 - приемник; 50 - загибы приемника; 51 - проушины приемника; 52 - защелка магазина, удерживающая патроны; 61 - рукоятка заряжания; 62 - ствольная задержка; 63 - буферная пружина; 64 - пробка масленки; 65 - наплечник; 66, 67 - замыкатель ствола с защелкой.

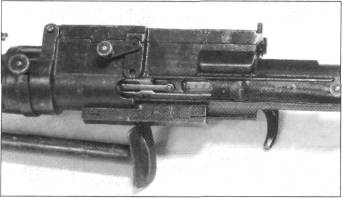

Короб пулемета Модель 30 «Бреда» с открытой крышкой. Видны детали автоматики пулемета.	Короб пулемета Модель 30 «Бреда» (вид слева), крышка окна для выброса стреляной гильзы сдвинута назад.

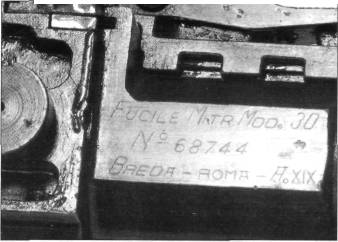

Короб пулемета Модель 30 «Бреда» (вид справа), приемное окно магазина закрыто крышкой. Хорошо видна рукоятка сменного ствола.	Маркировка ручного пулемет («ружья-пулемета») Модель 30 «Бреда». Римская XIX соответствует 1941 г. (19-й год фашизма).

Пулеметы поставлялись в Португалию и Литву. Германская армия, испытывавшая к концу войны острую нехватку оружия, реквизировала его на оккупированной ею после 1943 г. территории Италии. Ручной пулемет «Бреда» использовался ею под обозначением MG.30 (i). Непосредственно по заказу германской армии в 1945 г. собрали всего 270 пулеметов калибра 6,5 мм, серию пулеметов под германский 7,92-мм патрон выпустить не успели.

Порядок разряжания

Нажать защелку магазина позади его гнезда и откинуть магазин вперед. Отвести назад рукоятку заряжания, осмотреть патронник. Отпустить рукоятку заряжания и нажать спусковой крючок.

Порядок неполной разборки и сборки

1. Разрядить пулемет.
2. Отделить ствол, повернув замыкатель ствола вниз.
3. Отвести назад защелку затыльника, повернуть затыльник против часовой стрелки на 60 градусов и отделить затыльник,
4. Отделить от затыльника возвратную пружину, направляющую трубку и буферную пружину.
5. Вынуть из короба боевую пружину, ударник и затвор.
6. Повернуть замыкатель крышки короба на 90 град., откинуть крышку вперед.
7. Вынуть Н-образный вкладыш и запирающую муфту.
8. Утопить стопор, снять крышку нижнего прилива короба, вынуть рычаг с пружиной (стопор ствола).

Сборку производить в обратном порядке.

Тактико-технические характеристики ручного пулемета Модели 30 «Бреда»
