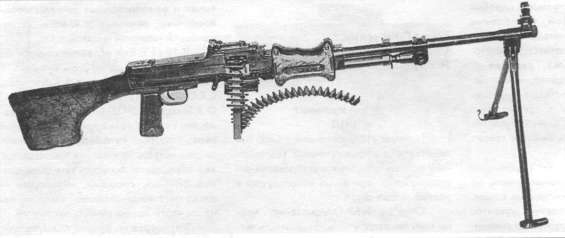

Ручной пулемет РПД с патронной лентой

Ручной пулемет РПД в польской армии

Автоматика пулемета работает за счет отвода пороховых газов через поперечное отверстие в стенке ствола в его нижней части. Запирание канала ствола производится разводимыми в стороны боевыми упорами затвора, но, в отличие от ДП, их разведение производится не ударником, а стойкой затворной рамы.

В конструкции пулемета широко использована штамповка и точечная сварка. Стальные детали защищались оксидным покрытием. Ствол, в отличии от ДП и ДПМ, — не сменный, крепится в стольной коробке  резьбой. Пороховые газы отводятся через газоотводное отверстие в газовую камеру, снабженную регулятором с тремя пронумерованными канавками. Канавка устанавливается напротив газоотводного отверстия и определяет количество пороховых газов, отводимых к поршню. По канавке газы попадают в патрубок, а из него — в коническую втулку, в которую входит передний конец поршня затворной рамы. Нормальным является установка регулятора на деление 2, при сильном загрязнении он устанавливается на деление 3 (канавка большего сечения), для снижения темпа стрельбы — на деление 1 (канавка наименьшего сечения).

Затворная рама выполнена заодно со штоком газового поршня, в задней части имеет вертикальную стойку. Вверху стойки на оси вращается ролик, воздействующий при движениях рамы на большой рычаг механизма подачи. Справа стойка имеет отверстие для крепления рукоятки перезаряжания. Затвор имеет два боевых упора, шарнирно крепящихся по бокам остова, в остове монтируется подпружиненный ударник и выбрасыватель. По бокам остов затвора снабжен выемами для уменьшения трения при движении. Возвратный механизм монтируется в трубке приклада и включает возвратно-боевую пружину, спереди которой укреплен поводок, а сзади стержень. Поводок упирается в выточку затворной рамы, а стержень — в трубку приклада. Возвратно-боевая пружина с направляющим стрежнем вставляется через отверстие в затылке приклада, которое закрывается сухарными выступами стержня.
