Схема устройства ручного пулемета РПД

Питание производится от металлической нерассыпной ленты с незамкнутым звеном на 100 патронов с прямой подачей патрона в патронник. К одному из концов ленты прикреплен наконечник для удобства заряжания пулемета, а к другому — фальшзвено, которое обеспечивает подачу последнего патрона в приемник. Механизм подачи ленты — рычажного типа, включает большой и малый рычаги. Большой рычаг имеет криволинейный паз для взаимодействия с роликом затворной рамы и своим выступом приводит в движение малый рычаг, воздействующий на подаватель. Проходя вместе с лентой через приемник, патрон под действием неподвижного отсекателя на основании приемника и отделяется от звена. После этого он может быть подхвачен гребнем затвора и дослан в патронник — этому способствует форма гильзы без выступающей закраины. Окна приемника закрываются подпружиненными щитками. При заряжании пулемета лентой окна открываются автоматически, при приведении его в походное положение закрываются рукой.

В спусковой раме смонтирован спусковой механизм, допускающий ведение только непрерывного огня и включающий спусковой крючок, спусковой рычаг и флажковый предохранитель. Флажок предохранителя располагается справа над спусковой скобой, в переднем положении запирает спусковой рычаг. Спусковая рама шарнирно крепится к ствольной коробке передними выступами и фиксируется поперечной чекой. К спусковой раме крепятся приклад и пистолетная рукоятка. Деревянный приклад имеет металлический затылок, внутри его помещаются -вверху трубка возвратного механизма, внизу гнездо для пенала с принадлежностью. Форма приклада допускает его удержание левой рукой при стрельбе из пулемета с опоры.

Огонь ведется короткими очередями по 5 выстрелов или длинными до 15 выстрелов. При несменяемом стволе ведение напряженного огня без его охлаждения допускалось до 300 выстрелов. Пулемет обладал неплохой кучностью стрельбы: на дальности 500 м срединное отклонение составляло 250-260 мм, 1000 м - 550-630 мм, что было примерно в 1,5 раза лучше показателей ДП. Секторный прицел насечен от 0 до 1000 м через 100, имеет механизм боковых поправок. Мушка с защитными «ушками» крепится в поперечном пазе основания на дульной части ствола. Длина прицельной линии — 596 мм.

Снизу к пулемету крепится круглая патронная коробка с лентой, снабженная откидной крышкой, зацепом для соединения со ствольной коробкой и откидной рукояткой для переноски отдельно. Кронштейн крепления коробки служит также направляющей, отводящей в сторону выброшенную стреляную гильзу. Для переноски нескольких патронных коробок со снаряженными лентами служит специальная сумка.

Деревянное цевье составлено из двух щек с металлическими прокладками. Неотъемные складные сошки шарнирно укреплены на дульной части ствола, снабжены полозками на ногах, разводящей пружиной и защелкой.

	Прицельные приспособления РПД

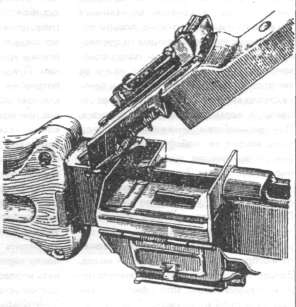

	Приемник РПД
	Патронная лента к пулемету РПД
