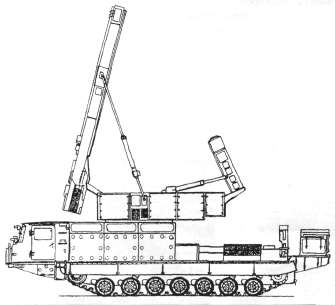

РЛС программного обзора 9С19М2 ("Имбирь»)
	Многоканальная станция наведения ракет 9С32 ЗРС С-300В

За период обзора РЛС кругового обзора обеспечивала выдачу до 250 отметок в режиме автосъема данных, среди которых могло быть до 200 целей. Среднеквадратические ошибки определения координат целей составляли: по дальности — не более 250 м, по углу места — не более 35', по азимуту — не более 30'. Разрешающая способность станции была не хуже 400 м по дальности и 1,5° по угловым координатам.

В состав РЛС кругового обзора входили следующие устройства:
- антенна, представлявшая собой плоскую одномерную волноводную решетку с программным электрогидравлическим вращением по азимуту и электронным сканированием луча по углу места;
- передающее устройство со средней мощностью около 8 кВт, выполненное на лампе бегущей волны и двух амплитронах;
- приемное устройство с усилителем высокой частоты на лампе бегущей волны, обладавшее чувствительностью порядка 10^-13 Вт;
- устройство помехозащиты;
- устройство автосъема данных;
- вычислительное устройство на базе двух специальных ЭВМ;
- аппаратура определения государственной принадлежности системы;
- аппаратура навигации, топопривязки и ориентирования, система автономного электроснабжения — газотурбинный агрегат питания, аппаратура жизнеобеспечения, аппаратура телекодовой и речевой связи с КП системы С-300В.

Все устройства и различная аппаратура РЛС кругового обзора были смонтированы на гусеничном шасси «объект 832». Масса станции составляет 46 т, расчет — 4 чел.

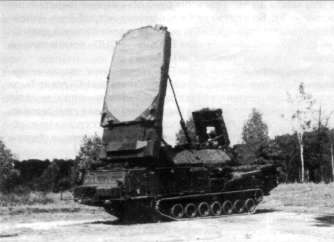

РЛС программного обзора 9С19М2 представляла собой трехкоординатную когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным управлением лучом в двух плоскостях и высокой пропускной способностью.

Электронное сканирование луча в обоих плоскостях позволяло в процессе регулярного обзора быстро обеспечивать анализ секторов целеуказания с КП системы или циклические обращения к обнаруженным отметкам с темпом 1-2 с для завязки их в трассы и сопровождение трасс высокоскоростных целей.

Использование в станции узкого, шириной порядка 0,5°, луча антенны зондирующих сигналов с линейной частотной модуляцией и с большим коэффициентом сжатия обеспечивало малый импульсный объем, что в сочетании с цифровой системой череспериодной компенсации, схемой автоматической компенсации скорости ветра (сноса дипольных помех) и электронным сканированием позволяло обеспечивать высокую защищенность РЛС программного обзора от воздействия пассивных помех.

Высокий энергетический потенциал, достигнутый за счет использования в передающем устройстве мощного усилительного клистрона, в сочетании с электронным сканированием луча антенны и цифровой обработкой принятых сигналов обеспечивал хорошую защищенность от активных шумовых помех.

В РЛС программного обзора было реализовано несколько режимов обзора.

В одном из них, обеспечивающем обнаружение и сопровождение головной части БР «Першинг», зона обзора составляла ±45° по азимуту, 26-75° по углу места и 75-175 км по дальности. При этом угол наклона нормали к поверхности ФАР составлял 35° от горизонта. Время обзора сектора поиска с учетом сопровождения двух трасс целей составляло 12,5-14 с, максимальное количество сопровождаемых трасс— 16. Ежесекундно координаты и параметры движения цели передавались на КП системы.

Во втором режиме, обеспечивающем обнаружение и сопровождение авиационных БР типа SRAM и крылатых ракет, зона обзора составляла ±30° по азимуту, 9-50° по углу места и 20-175 км по дальности. Параметры движения целей каждые полсекунды передавались на КП 9С457.

В третьем режиме, применяемом для обнаружения и сопровождения аэродинамических целей и при работе по постановщику помех на расстояниях до 100 км, зона обзора составляла ±30° по азимуту, 0-50° по углу места и 20-175 км по дальности при угле наклона нормали ФАР к горизонту, равном 15°. Направление обзора задавалось по телекодовой линии связи с КП системы или оператором станции. При регулярном обзоре зоны поступившее с КП системы целеуказание автоматически прерывало обзор, а после отработки ЦУ обзор возобновлялся. Темп обновления информации зависел от размеров установленной зоны поиска, а также от помеховой обстановки и мог изменяться от 0,3 до 16 с. Координаты обнаруженных целей передавались на КП. Среднеквадратичные ошибки измерения координат целей не превышали 70 м по дальности, 15' по азимуту, 12' по углу места.
