БОЕВЫЕ СРЕДСТВА СИСТЕМЫ «ДАЛЬ»
Радиотехнические средства
Информационное освещение воздушной обстановки для системы «Даль» должно было обеспечиваться как внешними радиолокационными средствами систем управления ПВО, так и РЛС кругового обзора П-90, первоначально входившей в штатный состав боевых средств системы.
Создание радиолокационной станции П-90 «Памир» с дальностью обнаружения воздушных целей до 520 км было поручено НИИ-244 Постановлением СМ СССР № 1218-556 от 11 ноября 1957 г. Муромским радиозаводом было выпущено три опытные РЛС типа П-90 (серийное производство предполагалось развернуть на одном из заводов в Челябинске). Головной образец РЛС П-90 был установлен в районе Курска (по другим данным - Воронежа) для проведения испытаний, еще две РЛС были развернуты на полигонах Войск ПВО под Сары-Шаганом в составе средств системы «Даль» и в Капустином Яре для отработки перспективных радиолокационных средств ПВО.
РЛС П-90
Многолучевая РЛС П-90 осуществляла обзор электронным сканированием лучами шириной 3° пространства в вертикальной плоскости при механическом вращении по азимуту с постоянной угловой скоростью аппаратной кабины с жестко закрепленными на ней антенными полотнами. На каждом из полотен основных антенн крепились сбоку антенны подавления.
На более поздних этапах проектных работ по системе «Даль» РЛС дальнего обнаружения П-90 была выведена из штатного состава средств системы. Обеспечение информацией о воздушной обстановке было возложено на радиолокационные средства радиотехнических войск и соединений ПВО.
В 1961 г. РЛС П-90 «Памир» - радиолокационная станция кругового обзора, предназначенная для одновременного обнаружения многих воздушных целей, определения их координат, была принята на вооружение в составе систем ПВО и использовалась для наведения истребителей-перехватчиков. На базе радиолокационной станции П-90 был создан радиолокационный узел большой производительности «Холм».
Стационарная станция системы передачи команд (СПК) 5У61 комплекса наведения ракет работала совместно с системой активного запроса - ответа (САЗО) 5У71 и бортовой аппаратурой ракет 5У51. При этом в САЗО-СПК был реализован принцип передачи команд управления «на проходе».
Аппаратуру и антенный пост стационарной станции СПК 5У61 на боевой позиции предполагалось размещать на удалении около 200 метров от РЛС САЗО с монтажом на отдельном опорно-поворотном устройстве (ОПУ). Под радиопрозрачным купольным укрытием должно было устанавливаться четырехантенное устройство. Таким образом, при равномерном вращении с частотой 7,5 оборотов в минуту обеспечивался темп выдачи команд управления на борт ракеты с интервалом до 2 секунд.
Вращение по азимуту антенн станции 5У61 синхронизировалось с вращением обзорной РЛС. По первоначальному проекту антенны САЗО просто размещались на ферменных конструкциях над антеннами РЛС П-90. В дальнейшем специально задавалось незначительное угловое рассогласование вращения антенн САЗО и СПК с запаздыванием последних в положении по азимуту исходя из учета времени, необходимого на проведение анализа воздушной обстановки и выработки команд управления, что способствовало более точной и надежной передаче команд на управляемые ракеты.
Стационарная станция системы активного запроса - ответа (САЗО) 5У71 была создана НИИ-33. Испытания двух станций типа 5У71 позволили определить их точностные характеристики. Достигнутая точность определения координат воздушных целей и ракет обеспечивала успешное функционирование комплекса.
Две стационарные станции САЗО с многолучевым радиолокатором, использовавшиеся в системе «Даль», должны были устанавливаться на боевых позициях на двадцатипятиметровых цилиндрических бетонных сооружениях - «стаканах» - на удалении около 2 км от позиции пусковых установок. По штату в полку системы «Даль» предусматривались две синхронно вращающиеся РЛС. Поворот по азимуту антенной системы САЗО производился за счет перемещения опор по кольцевому рельсу. Рельс крепился на консольных балках, расположенных радиально у вершины бетонного «стакана».
Управление боевой работой системы «Даль» возлагалось на управляющую машину наведения (УМН), то есть на специализированную электронную вычислительную машину, которая должна была осуществлять трассирование обнаруженных РЛС воздушных целей и ЗУР, а также реализовывать алгоритмы наведения ракет. Для размещения радиоэлектронной аппаратуры и вычислительных средств комплекса примерно в 200 метрах от оснований РЛС САЗО строились железобетонные сооружения на 18 боксов. В сооружении находилась управляющая машина наведения. Здание радиотехнического центра вычислений (РТЦВ) с размещенным в нем радиоэлектронным и холодильным оборудованием для охлаждения аппаратуры прикрывалось от поражения осколками авиабомб за обваловкой.
Одновременно с работами по системе «Даль» в СССР создавались автоматизированные системы управления для Войск ПВО страны.
На вооружение были приняты система управления бригадой зенитных ракетных войск «Веер», система управления средствами ПВО тактических соединений «Луч-1», системы управления в оперативном звене войск ПВО страны «Воздух-1» и «Воздух-2».
Система «Луч» проектировалась для управления совместными действиями истребительной авиации и зенитных ракетных частей Войск ПВО страны. Элементы системы «Луч» (радиолокационный узел большой производительности «Холм», созданный на базе РЛС П-90 «Памир», и АСУ «Каштан» - пункт наведения истребительной авиации) отрабатывались на площадке № 65 полигона Капустин Яр при организации их взаимодействия.
В середине 1960-х гг. разрабатывалась система «Электрон» - в некоторой степени отечественный аналог американской системы ЭЙДЖ. Информация о пространственном положении отечественных самолетов, оснащенных системой государственного опознавания и бортовыми устройствами системы «Радуга», поступала на пункты обработки и передачи информации с использованием систем вторичной радиолокации.
Стартовые позиции
Проектирование комплекса наземного оборудования и агрегатов системы «Даль» велась в ГСКБ Спецмаш главного конструктора В.П.Бармина на основании Постановления СМ №1168-529, принятого в августе 1956 г.
Позиции пяти стартовых дивизионов полка располагались на местности в виде практически правильных окружностей, разбитых на шесть секторов и окруженных кольцевыми дорогами протяженностью около 800 метров.
 |
 |
|

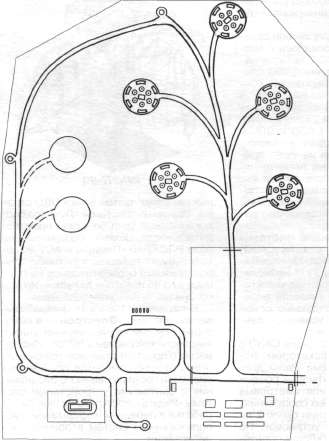

Позиция полка |
Позиция стартового дивизиона |
В состав стартового дивизиона входили:
Кабина управления и подготовки старта располагалась в полузаглубленном железобетонном сооружении, расположенном в центре позиции за земляной обваловкой.
Подготовка к пуску ракет была предельно автоматизирована. По командам управляющей машины наведения полка с использованием аппаратуры кабины управления производились выбор предназначенных для стрельбы пусковых установок, наведение ПУ, предстартовая проверка бортового оборудования ракет, пуск ракет.
