Тяжелый танк A7V
Этот танк, выпущенный в Германии в 1917 г., наиболее интересен тем, что не был первым, и на момент его разработки уже имелся хоть и небогатый, но определенный опыт применения танков противной стороной и выводы и обобщения по принципам компоновки танка можно было делать. Несмотря на это, A7V можно приводить в качестве примера крайне неудачной реализации компоновки.

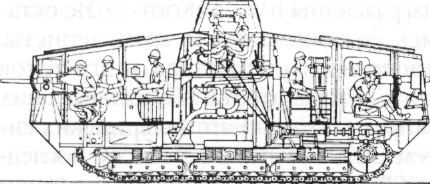

Компоновка тяжелого немецкого танка A7V (продольный разрез).

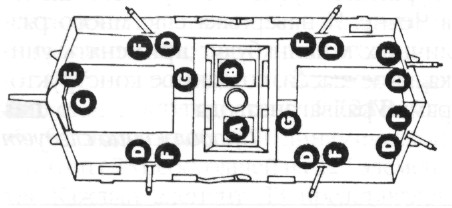

Схема размещения членов экипажа в танке A7V: А - командир танка; В - водитель; С - наводчик; D, F - пулеметчики; Е - заряжающий; G - механики.
Вначале справедливости ради следует заметить, что в некоторой степени опыт разработки англичанами танков серии Мк немцы все же учли. Они отказались от бортовых спонсонов с вооружением, значительно увеличивающих габариты, разработали более совершенные ходовую часть и трансмиссию, что облегчило управление танком.
Самым большим недостатком A7V являлся многочисленный экипаж (18 человек) и, как следствие, большие габаритные размеры. Основной причиной этого послужило нерациональное размещение вооружения. A7V наряду с пушкой, установленной, как и у танка Менделеева, в лобовой части корпуса, имел шесть пулеметов. Пулеметы располагались по два на каждом борту и в корме; каждый пулемет обслуживали два человека.
Экипаж A7V у своего танка. Не хватает двух человек, видимо, они заняты фотографированием.
Размещение пулеметов было таково, что, несмотря на их большое число, по одной цели могли вести огонь не более чем два из них (каждый охватывал сектор стрельбы 90°), а сектор примерно в 90° вперед по ходу движения танка для пулеметного огня был вообще недоступен.
Ошибка разработчиков A7V состояла в том, что при той же компоновке ходовой части, трансмиссии и размещении пушки пулеметов можно было бы иметь всего два в двух вращающихся башенках (это при условии, что необходимо обеспечить одновременный пулеметный огонь по обоим бортам танка), кроме того, на один пулемет в танке достаточно иметь одного пулеметчика. Таким образом, обеспечивался бы охват пулеметным огнем 360°, а большинство секторов стрельбы перекрывались огнем обоих пулеметов. Экипаж при уменьшении числа пулеметов до двух сократился бы на восемь человек, а при условии один пулеметчик на один пулемет - на 10 (!!!) человек.

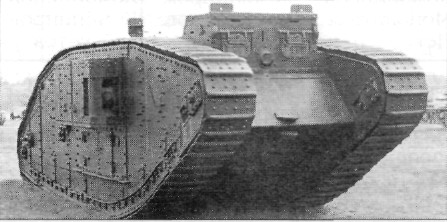

Английский тяжелый танк Мк IV. Размещение вооружения в спонсонах не позволяет иметь большие сектора стрельбы, кроме того, значительно возрастает ширина танка.
А теперь представьте себе, насколько можно уменьшить внутренний объем танка, а соответственно его габаритные размеры и массу, при уменьшении численности экипажа на 10 человек...
Рено» FT-17
«Рено» FT-17 уникален тем, что стал первым серийным танком, выполненным по так называемой классической схеме компоновки. Она заключается в том, что вооружение расположено в бронированной башне кругового вращения, отделение управления - в передней части корпуса, боевое - посередине, а моторно-трансмиссионное (МТО) - в корме. Он получился настолько удачным, что использовался в некоторых странах до 1940-х гг. и явился прототипом для создания легких танков в других странах. Отечественное танкостроение начинало свое развитие с клонов FT-17 - танков серии М («Русский Рено», первый экземпляр серии М имел известное любителям БТВТ название «Борец за свободу тов. Ленин»). Дальнейшим потомком FT-17 стал первый советский серийный танк МС-1 (Т-18).
Подавляющее большинство современных танков имеет классическую компоновку. О преимуществах и недостатках танков классической компоновки далее в рассмотрении периода Второй мировой войны.

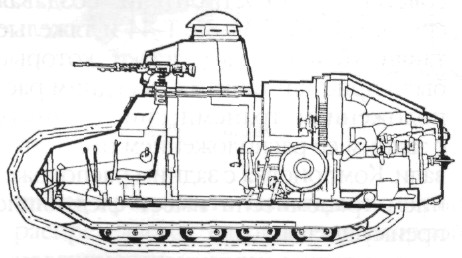

Продольный разрез легкого танка МС-1
