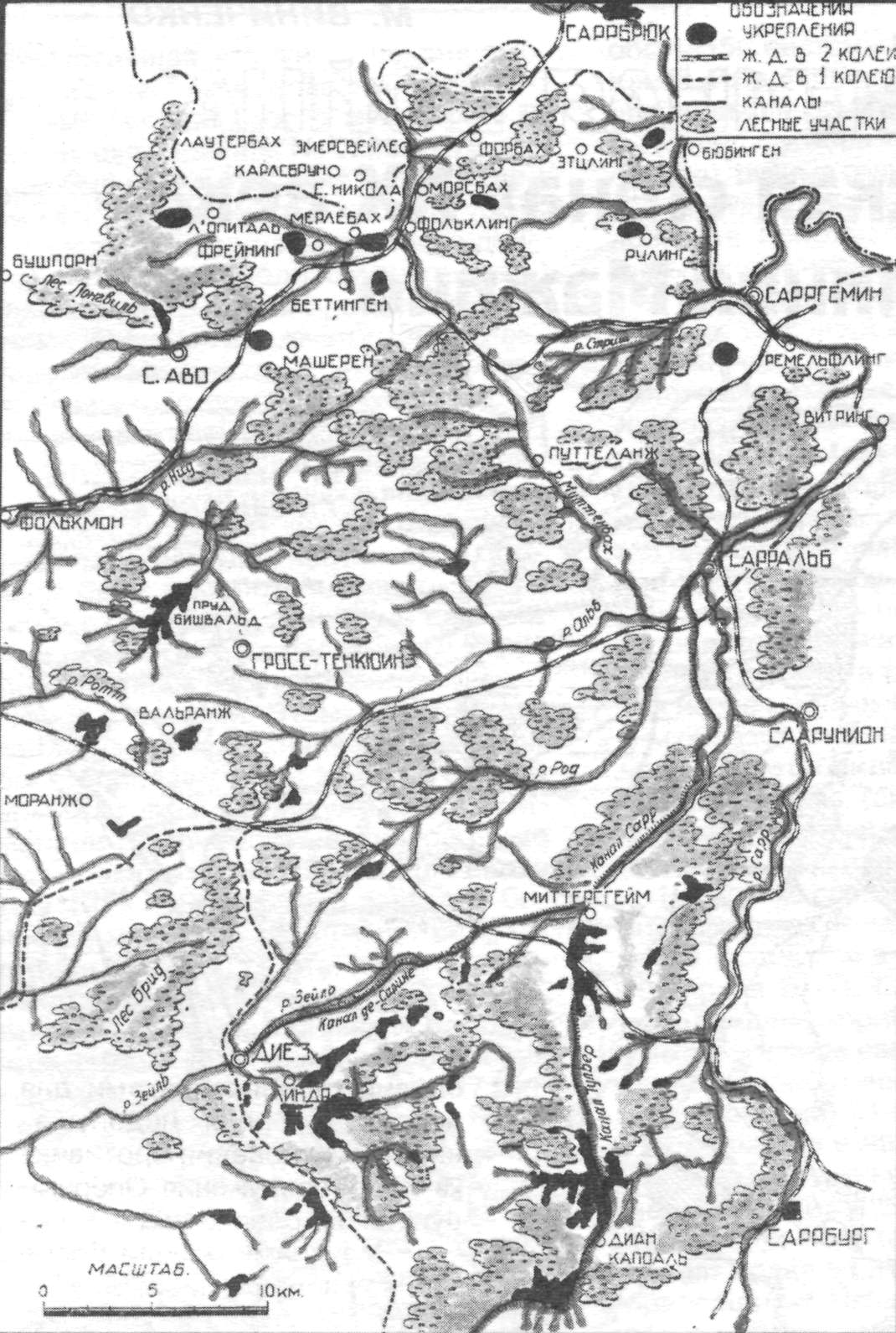

Рис. 2

Наиболее важные операционные направления прикрывались Эльзасским и Лотарингским укрепленными районами, оборудованными мощными опорными пунктами и укрепленными группами с хорошо развитой подземной частью. Предполагалось ведение длительной обороны, используя огневые сооружения и подземные ходы сообщения. Огневые группы, опорные пункты, узлы обороны этих укрепрайонов были оборудованы, в основном, одинаково. Их основу составляли долговременные огневые сооружения (ДОС). Основными требованиями, предъявляемыми к ним, были следующие: обслуживание небольшим количеством личного состава при полной механизации вооружения, обеспечения боевых действий и жизнедеятельности; наивысшая защищенность сооружений от огня и ОВ; тщательная маскировка; разнообразие форм; секционный характер сооружения; создание эффективной системы огня.

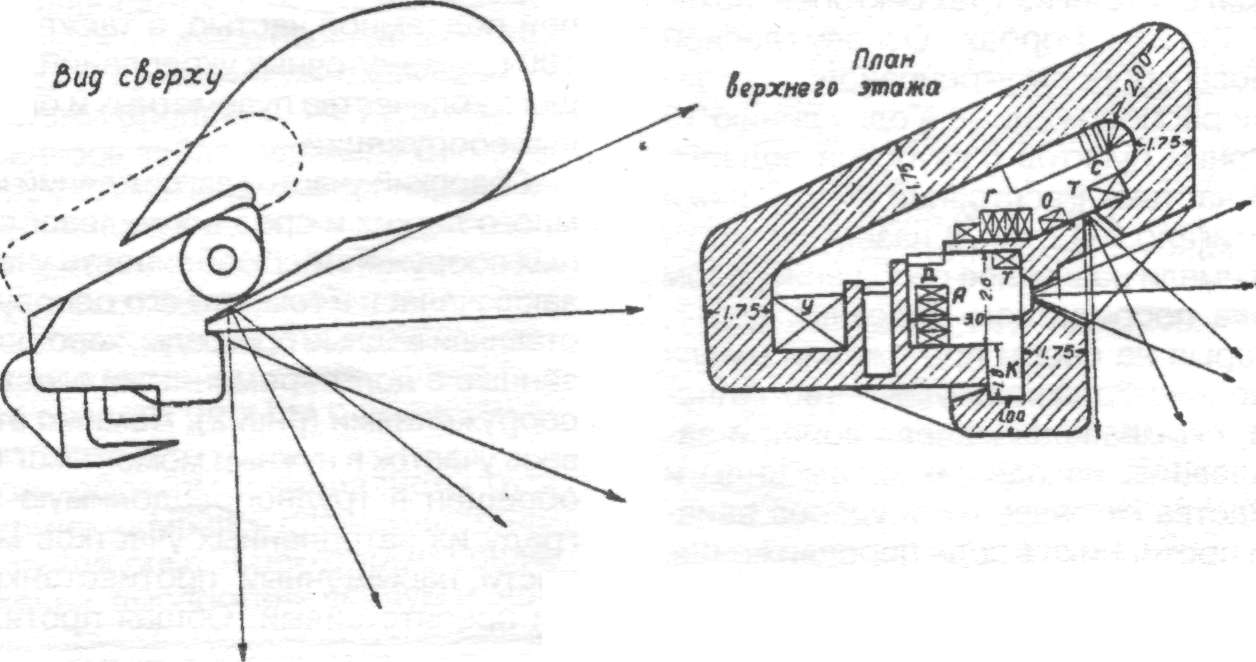

Рис. 3	Рис. 4

ДОСы по своему вооружению, устройству и оборудованию условно делились на три группы: малые огневые сооружения(одноэтажные пулеметные, орудийные и орудийно-пулеметные сооружения) (рис. 3), огневые сооружения средней мощности (одно-, двухэтажные пулеметные, орудийные, орудийно-пулеметные сооружения - полукапониры, капониры) (рис. 4,5), промежуточные укрепления (мощные капониры) (рис. 6), огневые сооружения укрепленных групп и опорных пунктов с комплексным вооружением.

ДОСы имели развитую подземную часть. Личный состав, вооружение и боеприпасы укрывались в них за бетонными стенами (до 3,5 м) и находились под землей. В огневых сооружениях устанавливались фильтровентиляционная аппаратура, освещение (керосиновое, свечное, электрическое).

Огневые группы (фортики, форты) представляли собой, как правило, несколько ДОСов с комплексным специальным вооружением - пулеметами, пушками (25-, 37-, 47-, 75-мм), минометами (60-, 81-мм), гаубицами (135-мм). Казематированное вооружение находилось в бронебашнях и бронеколпаках, расположенных в верхней части сооружений. Иногда орудия, предназначенные для прикрытия промежутков, помещапись в амбразурах боевых казематов и имели задачу для ведения огня в ограниченном секторе. Имелись и зенитные орудия. Каждое сооружение оборудовалось примерно 6 пушками различного калибра, 12 пулеметами, 2-3 минометами (рис. 7).

Для ведения наблюдения за полем боя, управления войсками оборудовались НП, представлявшие собой 3-4-х амбразурные бронеколпаки, установленные в одном из огневых сооружений. Боевая часть укрепления окружалась кольцевыми заграждениями. Огонь казематного оружия, по мнению французского командования, должен был обеспечивать выполнение поставленных огневых задач, а в сочетании с системой заграждений - круговую оборону укрепления. Маскировка огневых точек считалась необходимым условием успешных действий обороняющихся.

Рис. 5
