Рис. 10 Вход в подземную часть

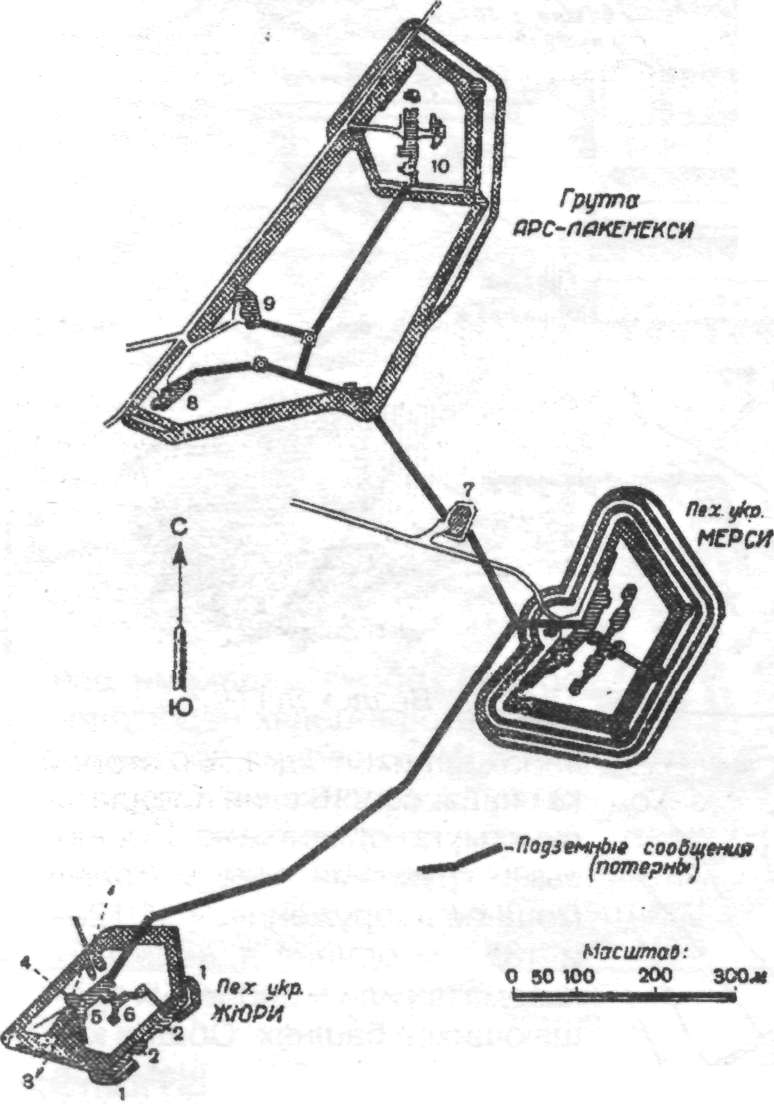

	Рис. 11 Крепость Марна (бывш. Фон-дер-Гольц). 1 - кофр; 2 — зачатки контрминных галерей; 3 — промежуточный полукапонир; 4 — полукапонир; 5— казарма; 6 — убежище;  7— силовая станция; 8 — 10-см батарея (западная); 9 — 10-см батарея (восточная); 10 — опорный пункт

Узлы обороны (ансамбли) располагались на наиболее важных участках укрепрайонов (рис. 9). Основные из них - Хохвальд (Эльзасский укрепрайон) и Хакенберг (Лотарингский укрепрайон). Они состояли из отдельного входного блока, отнесенного в глубину, долговременных огневых сооружений и круговых заграждений, состоявших из противотанкового рва шириной до 8-10 м, а также проволочной сети шириной около 10 м. Ансамбль имел развитую подземную систему, представлявшую собой центральную подземную часть и подземные ходы сообщений, связывавшие между собой все элементы узла обороны в единый комплекс.

Магистральные подземные галереи имели довольно большую ширину - 6-8 м, соединительные галереи несколько меньшую -2-3 м, но позволяющую достаточно быстро передвигаться по ней гарнизону. Передвижение подразделений, доставка большого количества боеприпасов, других материальных средств осуществлялась электропоездами по подземной железной дороге.

Рис. 12

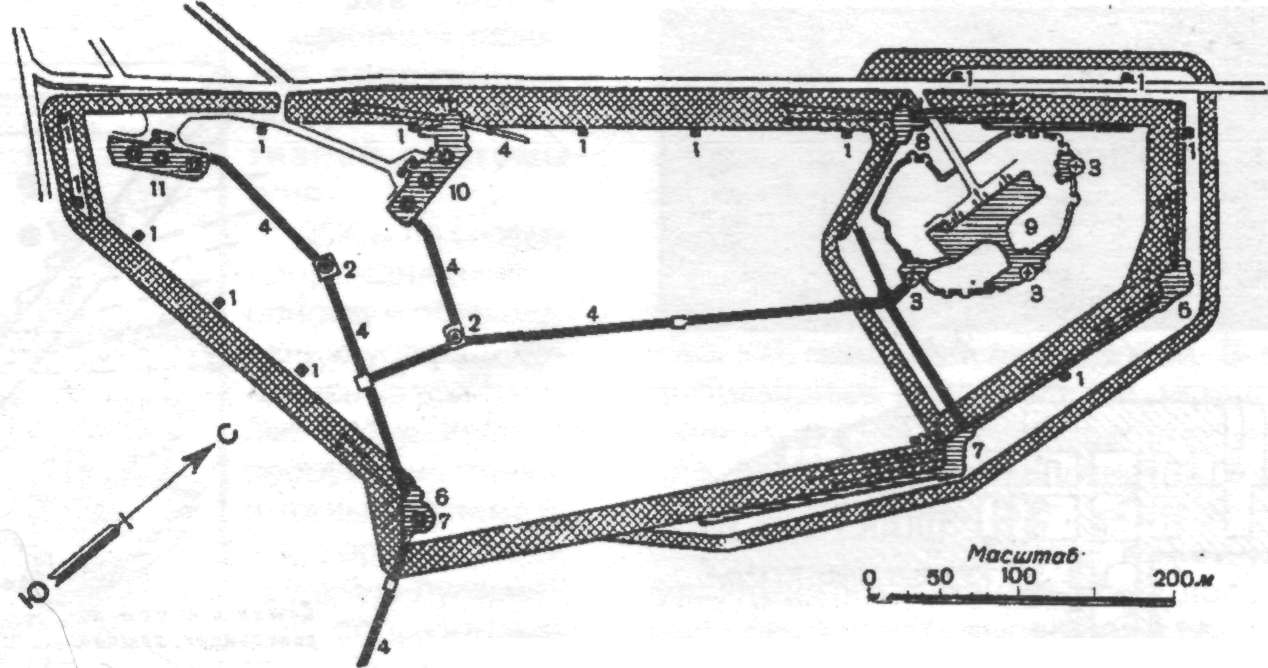

Группа Арс-Лакенекси. 1 — броневые будки для часовых; 2 — броневой наблюдательный пункт; 3 — броневая башенка для часового (караульного); 4 — потерны; 5 — кофр с блокгаузом; 6 — артиллерийский командный пункт; 7 — кофр; 8 — горжевой капонир; 9 — опорный пункт; 10 — 10-см батарея (восточная); 11 — 10-см батарея (западная)

Входы в подземную часть, как правило, совмещались с огневыми сооружениями (в укрепленных группах) или устраивались в виде отдельных блоков, вынесенных на 1500-2000 м в глубину обороны. Они располагались в складках местности и искусно маскировались (Рис. 10).

Особое место занимал ансамбль Хакенберг. Французское командование называло его чудом подземной техники, «подземным городом». Он занимал площадь 1200x1500 м, а гарнизон его насчитывал 1200 чел. Все основные элементы ансамбля находились глубоко в недрах горы, напоминавшей собой небольшой городок. Помимо специально подготовленных к обороне огневых сооружений, предполагалось широко использовать имеющиеся в этом районе рудники, шахты. На вооружении этого ансамбля находилось около 25 орудий различного калибра (37-,75-, 135-мм), 40 минометов (50-,60-,81мм), до 75 пулеметов.

Одним из серьезных укреплений линии Мажино была крепость Фон-дер-Гольц, заложенная еще немцами, а затем дооборудованная и переименованная французами в Марну (рис. 11). Эта твердыня занимала хребет длиною в 2,5 км, тянущийся с севера на юг. Ее площадь достигала 200 га. Она состояла из трех отдельно расположенных укреплений: группа Арс-Лакенекси, пехотного укрепления Мерси и пехотного укрепления Жюри (рис. 12,13). Причем каждое из них могло обороняться самостоятельно. Тем не менее, для поддержания взаимодействия, маневра силами и средствами все они соединялись прекрасно вентилируемыми и освещаемыми подземными ходами общей протяженностью до 5 км. В центре фесте (как правило, это совокупность фортов, опорных пунктов, артиллерийских батарей и др.) глубоко под землей располагалась электростанция с десятью дизелями и складом, вмещавшим 150 м³ мазута. Станция была связана со всеми элементами фесте при помощи потерн (подземных ходов сообщения). Глубокие потерны в разрезе представляли собой яйцевидную форму с выступами внутрь в нижней части примерно на 40 см и на высоту 80 см, образуя скамьи для сидения (рис. 14). Ширина прохода по дну достигала 80 см, ширина потерны в среднем сечении равнялась 1,5-1,8 м, а высота всего подземного хода от дна до потолка - 2,2 м, что позволяло личному составу свободно по ней передвигаться в полном снаряжении. Стенки, толщина которых достигала 20 см, были выложены прочным камнем или же забетонированы. Освещение и вентиляция потерн, как и других подземных помещений, повсеместно было электрическим. Рвы и впереди лежащая местность освещались прожекторами. Вода ко всем элементам фесте подавалась по потернам и сохранялась в водяных погребах или бетонных резервуарах. Кроме того, в состав оборонного комплекса входили элементы, расположенные в разных его частях. Это: гидравлическая станция с моторной помпой, резервуар для воды, канализация, телефонные станции, хлебопекарня, лазареты с операционным залом, ванными комнатами и палатами для больных, кухни, склады материалов, подвалы центрального отопления и др.

Рис. 13

Пехотное укрепление Мерси. 1 — казарма; 2 — бронебашня для караульного; 3 — блокгауз на прикрытом пути; 4 — убежище для дежурной части; 5 — броневая будка для часового; 6 — потерны; 7 — горжевой блокгауз; 8 — кофр
