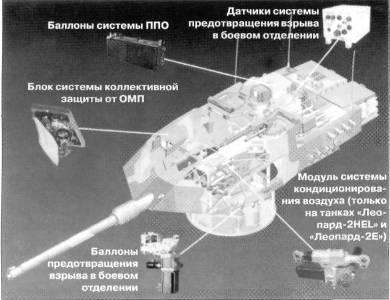

Встроенные элементы системы жизнеобеспечения танка «Леопард-2А6». |
Основной прицел наводчика. Большее окно — тепловизионный прицел. Окно поменьше — защитное стекло дневного прицела и лазерного дальномера. Окна закрываются бронированными створками. В одной из створок напротив дневного прицела имеется небольшое отверстие для наблюдения через прицел при закрытых створках. При стрельбе они должны быть открыты. |
Рабочее место командира оснащено независимым перископическим прицелом PERI-R17А2 производства компаний Rheinmetall Defence Electronics (ранее компания называлась STN Atlas Elektronik) и Zeiss Optronik GmbH. Прицел PERI-R17A2 панорамный, перископический со стабилизированной в двух плоскостях линией визирования, обеспечивает круговое (на 360°) наблюдение и идентификацию целей днем и ночью. Тепловизионное изображение выдается на монитор. Прицел PERI-R17А2 может также использоваться для ведения огня, поскольку включен в систему управления огнем танка.
Для управления прицелом и оружием у командира на правой стороне башни установлен пульт, выполненный в виде джойстика. Сама рукоятка неподвижна, управление прицелом и оружием осуществляется поворотом кнюппеля, точно так же, как на пультах командира танка Т-80У или Т-90. На монитор командира может быть также спроецировано изображение от тепловизионного прицела наводчика, для этого командиру достаточно перевести кнопку «КН» на своем пульте в нижнее положение. В этом режиме командир проверяет, на какую цель наводит оружие наводчик. Если кнопку переместить вверх, то командир может наводить пушку и вести из нее огонь, используя свой прицел. Так, например, он, обнаружив цель через свой панорамный прицел, переключает этой кнопкой управление на себя и способен вести огонь.
Кнопка слева внизу на пульте управления — «Сброс». При нажатии этой кнопки при работе командира в любом режиме он выключается (например, выключится режим управления оружием, если он в нем работал), и управление оружием перейдет к наводчику.
Плоская клавиша слева — предохранитель. Без нажатия на эту клавишу и поворота кнюппеля управление оружием и прицелом производиться не будет. Точно такая же клавиша имеется на пульте наводчика.
Справа внизу рядом с пультом управления командира имеется кнопка «KH HZF». При нажатии на нее командир включает на свой монитор изображение с тепловизионного прицела наводчика и берет управление оружием на себя. Кроме того, имеется большее количество выключателей для управления тепловизором. Командир может изменять скорость вращения панорамного прицела, менять кратность увеличения и т.д.
Рабочее место наводчика оборудовано основным прицелом EMES 15 производства компании Rheinmetall Defence Electronics со стабилизированной в двух плоскостях линией визирования и переменной (два фиксированных положения на 12- и 3-кратное) кратностью увеличения изображения. Прицел комбинированный и имеет оптический канал, канал лазерного дальномера и тепловизор WBG-X производства компании Zeiss Optronik, которые связаны с баллистическим вычислителем. В тепловизоре используются стандартные модули американского образца с матрицей на 120 инфракрасных детекторах, выполненных из кадмиево-ртутно-тиллурового сплава (CdHgTe, также известного как СМТ), работающей в диапазоне волн от 8 до 14 микрон. Блок инфракрасных датчиков охлаждается при помощи двигателя Стерлинга закрытого цикла.
Прицел оснащен лазерным дальномером СЕ628 компании Zeiss Optronik. Лазер твердотельный, выполнен на неодим-иттриево-алюминиевом гранате (NdYAG). Он обеспечивает до трех измерений дальности в течение четырех секунд. Данные замера дальности передаются на баллистический вычислитель СУО и используются для вычисления установок стрельбы. Так как лазерный дальномер объединен с основным прицелом, наводчик может видеть цифровое представление измеренной дальности непосредственно в прицеле. Максимальный диапазон измерения дальности до 10000 м с точностью в пределах 20 м.
Использование алгоритма управления огнем и определения дальности по принципу первичного отражения сигнала используется для борьбы с вертолетами. Электроспуск пушки электронного типа, что значительно уменьшает время реакции.
Пульт управления наводчика выполнен в виде небольшого штурвала. Все кнопки на нем дублированы, для того чтобы было удобно работать как «правше», так и «левше» или даже одной рукой. На ручках по бокам имеются клавиши безопасности. Для работы приводов пушки и башни должна быть нажата хотя бы одна из них.
Сверху находятся блестящие кнопки — кнопки замера дальности. Маленькие белые кнопки служат для увеличения скоростей наведения. Кнопки электроспусков находятся на передней стороне рукояток управления.
