Рис. 1. Противотанковая противоднищевая кумулятивная мина ТМК-2 со штыревым взрывателем, СССР.	Рис. 2. Противотанковая противоднищевая кумулятивная мина М21, США.

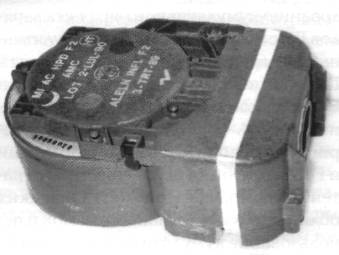

Рис. 3. Противотанковая противоднищевая кумулятивная мина HPD мод. F2 с неконтактным магнитным взрывателем, Франция.	Рис. 4. Противотанковая противоднищевая кумулятивная мина FFV-028 с неконтактным взрывателем и вскрышным зарядом, Швеция.

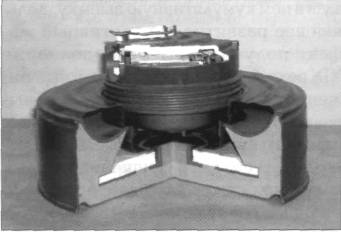

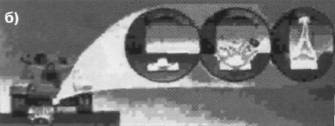

Рис. 5. Противотанковая противоднищевая кумулятивная мина ТМ-72, СССР.	Рис. 6. Противотанковая универсальная кумулятивно-фугасная мина ТМ-89 с неконтактным взрывателем и вскрышным зарядом, Россия: а — конструкция мины; б — схема действия по танку.

Французские противотанковые противоднищевые мины образца 1951 и 1954 г. в качестве кумулятивных зарядов имеют заряды от штатных противотанковых гранатометов. Мины снабжены штыревыми взрывателями, расположенными сбоку от кумулятивных облицовок, закрытых колпаками, что обеспечивает нормальное функционирование кумулятивной струи при взрыве зарядов в грунте.

По этой же схеме в СССР разработана первая отечественная противотанковая противоднищевая кумулятивная мина ТМК-2 (рис.1), которая имеет заряд с массой ВВ 6,5 кг и стальную кумулятивную облицовку полусферической формы, закрытую колпаком. Поражение бронетехники противника происходит при взрыве заряда мины ТМК-2 в момент наклона штыревой антенны механического взрывателя на угол 24—36° от вертикали. Взрыватель при этом обеспечивает замедление срабатывания на 0,3—0,45 с для подрыва боевой части мины под серединой днища танка. Мина ТМК-2 устанавливается вручную в грунт (снег) с маскировочным слоем 5—6 см.

В начале 1960-х гг. в США появилась мина М21 (рис. 2) с мощным кумулятивным зарядом, вскрышным зарядом, расположенным соосно с кумулятивной облицовкой, и контактным штыревым взрывателем.

Действие этой мины происходит следующим образом. При наезде танка днищем на штырь срабатывает ударный механизм взрывателя, в результате чего воспламеняется порох вскрышного заряда и пиротехнический замедлитель детонатора мины. Давлением образовавшихся пороховых газов крышка мины вместе с взрывателем и маскировочным слоем грунта, расположенным над миной, выбрасываются из полости кумулятивной облицовки, что обеспечивает нормальные условия для формирования кумулятивной струи и действия ее по танку.

В 1970-е гг. за рубежом были созданы противотанковые противоднищевые кумулятивные мины с неконтактными взрывателями магнитного принципа действия: мина HPD мод. F2, Франция (рис. 3) и мина FFV-028¹, Швеция (рис. 4). Магнитный взрыватель в мине HPD мод. F2 располагается сбоку от кумулятивного заряда, а в FFV-028 взрыватель находится в полости кумулятивной облицовки.

Для обеспечения формирования кумулятивной струи в кумулятивный полостях обеих мин имеются вскрышные пороховые заряды, обеспечивающие в момент взрыва освобождение полости кумулятивной облицовки от конструктивных элементов предыдущего цикла работы мины и маскировочного слоя грунта.

Применение неконтактных магнитных взрывателей вместо контактных механических штыревых позволяет существенно улучшить возможности и тактические характеристики противотанковых противоднищевых мин:
-   обеспечить маскируемость мин;
-   повысить взрывотралоустойчивость мин;
-   осуществить избирательность цели поражения;
-   обеспечить возможность механизированной установки мин.

В СССР с начала 1960-х гг. проводились работы по созданию противотанковых противоднищевых кумулятивных мин с неконтактными взрывателями. В итоге на вооружение приняты мина ТМ-72 (рис. 5) и универсальная противотанковая мина повышенной эффективности действия ТМ-89 (рис. 6).

В конструкции ТМ-72 впервые использован кумулятивный заряд с кольцевой стальной облицовкой. Такая схема позволила обеспечить в противотанковой мине, имеющей классическую форму низкого цилиндра, формирование кумулятивной струи, сходящейся над миной, и разместить за счет этого неконтактный магнитный взрыватель в центральной ее части.

¹ После принятия на вооружение мине присвоено обозначение Тип 6.
