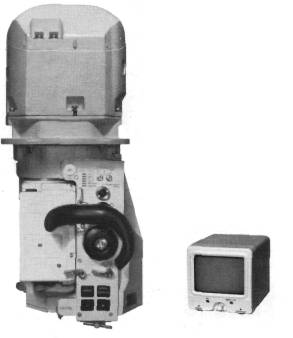

Тепловизионный комбинированный прицел наводчика «Сосна-У». |
Для наведения пушки и спаренного пулемета, а также ЗПУ в аварийных режимах можно использовать дополнительные приводы наведения. К ним относятся ручные приводы пушки и башни, для наведения ЗПУ задействуется механический привод в вертикальной плоскости. Наведение ЗПУ по горизонтали в аварийном режиме осуществляется за счет мускульной силы командира путем поворота всей командирской башенки вместе с ЗПУ. Вполне понятно, что стрельба в аварийных режимах не будет иметь высокой эффективности, но в опасных ситуациях может возникнуть необходимость ведения огня и таким способом.
Для повышения дальности эффективной стрельбы (до 5000 м) из танка Т-90С в состав его вооружения интегрирован комплекс управляемого вооружения (КУВ) 9К119. В нем реализована помехозащищенная полуавтоматическая система управления с телеориентированием ракеты в лазерном луче. Комплекс позволяет вести эффективную стрельбу с места и в движении, со скоростью танка до 30 км/ч по неподвижным и движущимся со скоростями до 70 км/ч целям, а также стрельбу по малоразмерным наземным целям типа ДОТ, ДЗОТ, танк в окопе и по низколетящим малоскоростным средствам воздушного нападения.
Система управления комплекса (полуавтоматическая по лучу оптического квантового генератора (ОКГ), помехозащищенная) обеспечивает ведение стрельбы с места и в движении со скоростью до 30 км/ч с вероятностью попадания, близкой к единице. Время перевода комплекса из походного положения в боевое и обратно составляет не более 3 мин.
Комплекс позволяет вести стрельбу ночью с использованием тепловизионного танкового комплекса, а также в аварийном режиме при неисправных дальномере и (или) ТБВ.
В комплексе управляемого вооружения предусмотрен встроенный контроль функционирования и возможность оперативной выверки канала управления информационного блока. В состав комплекса входят:
- лазерно-лучевой канал управления прицельного комплекса наводчика с баллистическим вычислителем;
- блок автоматики;
- преобразователь напряжения;
- выстрелы с управляемой ракетой
3УБК14 или 3УБК20.
Выстрел 3УБК20 комплекса управляемого вооружения 9К119 состоит из управляемой ракеты 9М119М и метательного устройства 9X949.
Метательное устройство 9X949 предназначено для удержания ракеты в канале ствола пушки, придания ей начальной скорости при выстреле, обеспечения отката пушки и открывания ее затвора, а также для контакта пусковых цепей ракеты с целью передачи сигнала на нее с танковой аппаратуры управления.
Ракета 9М119М состоит из отсека управления, маршевого двигателя, боевой части, хвостового отсека и поддона. Отсек управления предназначен для преобразования электрических сигналов, поступающих с приемника из измерительной системы координат, связанной с танком, в исполнительную и преобразования этих сигналов в механическое перемещение рулей. Рули раскрываются автоматически после вылета ракеты из ствола пушки.
Маршевый двигатель обеспечивает заданное время полета ракеты до цели. Он работает на твердом топливе, воспламенение которого происходит после вылета ракеты из канала ствола пушки. Продукты сгорания топлива, истекая через сопловые отверстия, создают реактивную силу, движущую ракету.
Боевая часть кумулятивного действия состоит из лидирующего заряда для инициирования динамической защиты и основного заряда, предназначенного для преодоления основной брони и создания заброневого действия.
В хвостовом отсеке размещен блок приемника. Приемник принимает излучение ОКГ и преобразует оптические сигналы в электрические.
Стрельба управляемой ракетой производится через ствол пушки с места и с ходу по неподвижным и движущимся целям на дальностях от 100 до 5000 м. Комплекс управляемого вооружения Т-90 позволяет уничтожить любой современный танк задолго до того, как он приблизится на расстояние эффективной стрельбы из своего оружия. Необходимо отметить, что при стрельбе управляемой ракетой при выстреле нет вспышки и не образуется пыледымовое облако, что в значительной степени снижает возможность обнаружения стреляющего танка, особенно при ведении им огня на максимальную дальность.
Техническое обслуживание комплекса 9К119 осуществляется с помощью контрольно-проверочной машины С01М02, в которой размещена соответствующая аппаратура.
