Рекламировавшиеся в 1980-е гг. возможности «Патриота» были действительно чрезвычайно высокими. Так, отмечалось, что система способна одновременно обнаруживать и опознавать 90—125 воздушных целей, находящихся на дальности до 170 км, непрерывно сопровождать восемь выбранных из них, осуществлять подготовку исходных данных для стрельбы, пуск и наведение до трех ЗУР на каждую цель. Дальность действия ракет MIM-104 составляла от 3 до 80 км, высота поражения целей — от 60 м до 24 км, максимальные располагаемые поперечные перегрузки — до 30g. В ряде изданий отмечалась возможность одновременного сопровождения средствами системы 9—15 целей, а дальность действия ЗУР оценивалась в 100 км, высота поражения целей — до 25 км.

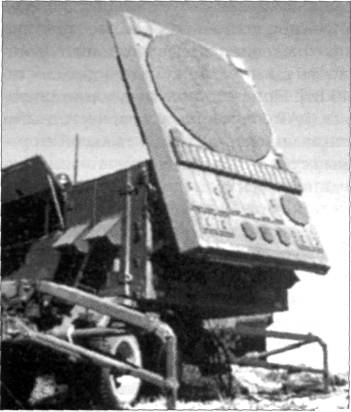

РЛС AN/MPQ-53 на боевой позиции.
В состав огневой единицы системы входит несколько элементов, установленных на транспортных средствах. Элементы «Патриота» связываются непосредственно друг с другом и с их транспортным средством. Коммуникации с другими элементами ПВО (типа других наземных систем и ВВС) осуществляются через команду уровня батальона «Пэтриота» и транспортируемое средство связи.
Зенитная батарея «Пэтриот» включает в себя четыре-восемь пусковых установок (ПУ) с четырьмя ракетами на каждой. Батарея является минимальным по составу тактико-огневым подразделением, которое может самостоятельно выполнять боевую задачу. Однако, как правило, батарея применяется в составе дивизиона.
В состав зенитной батареи «Пэтриот» входят:
- многофункциональная радиолокационная станция с фазированной антенной решеткой AN/MPQ-53;
- пункт управления огнем AN/MSQ-104;

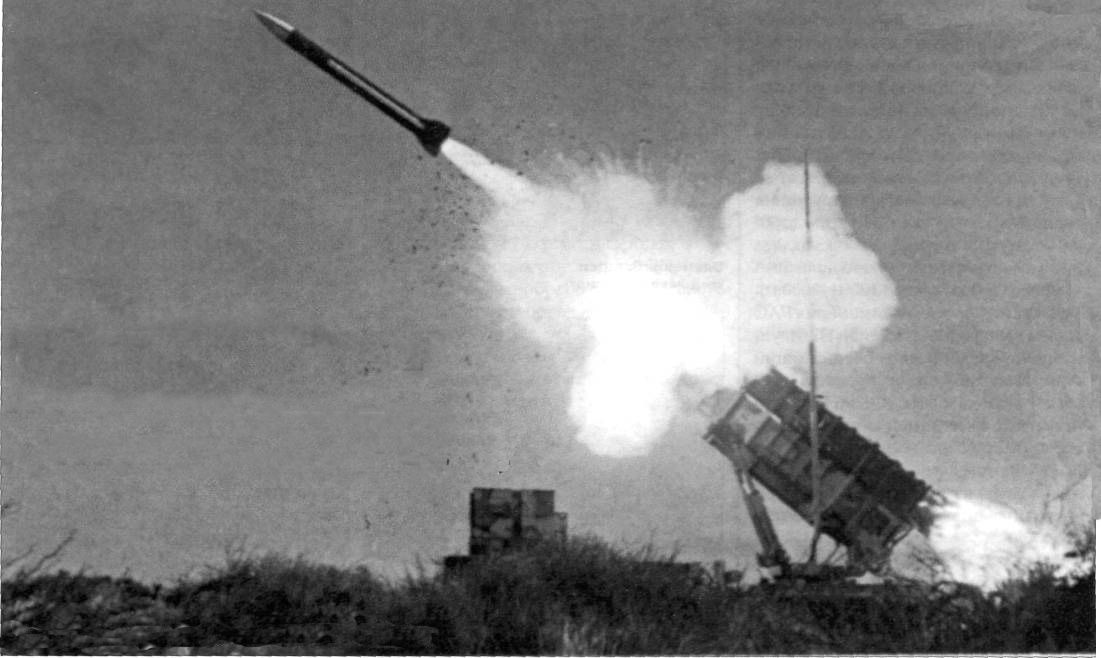

- до восьми пусковых установок М901 (по четыре ЗУР на каждой ПУ в
транспортно-пусковых контейнерах), развертываемых на удалении до 1 км от пункта управления;
- зенитные управляемые ракеты MIM-104;
- источники энергоснабжения AN/MSQ-26;
- средства связи, технологическое оборудование;
- средства радиотехнической и инженерной маскировки.
Многофункциональная РЛС АN/МРQ-53
Многофункциональная РЛС с ФАР AN/MPQ-53 размещена в кондиционируемом контейнере на двухосном седельном полуприцепе М860 массой 15 т, транспортируется колесным (6x6) тягачом М818. Длина тягача с полуприцепом составляет около 15 м, ширина — 2,9 м, высота — 3,6 м. В дальнейшем для транспортирования полуприцепа с РЛС также использовался 10-тонный тягач повышенной проходимости М983 (НЕМТТ).
В процессе подготовки к работе полуприцеп устанавливается в горизонтальное устойчивое положение на четырех электрически управляемых гидравлических домкратах, которые позволяют РЛС находиться на поверхностях, имеющих наклон до 10°.
