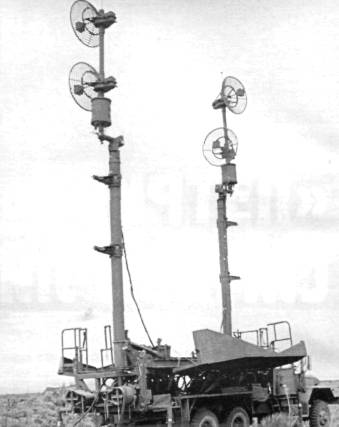

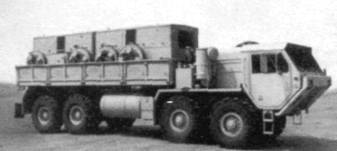

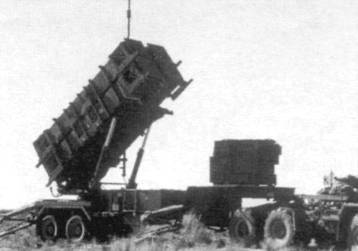

Элементы батареи комплекса «Патриот».
Работа РЛС в значительной степени автоматизирована: ее обслуживание производится с пункта управления боевым расчетом из двух операторов. РЛС обеспечивает в заданном секторе практически одновременное обнаружение, опознавание, сопровождение воздушных объектов, управление полетом всех наводимых на цели ЗУР. РЛС функционирует в диапазоне частот 4—6 ГГц на 160 фиксированных рабочих частотах. Максимальная дальность обнаружения цели при обзоре по углу места от 0 до 90° и по азимуту в секторе 90° составляет 35—50 км (при высоте полета цели 50—100 м) и до 170 км (выше 1000—2000 м). Это достигнуто путем применения РЛС с ФАР и быстродействующей ЭВМ, управляющей режимами работы станции на всех этапах. Система управления позволяет использовать ЗРК «Патриот» совместно с самолетной системой дальнего обнаружения и управления АВАКС. В этом случае комплекс способен находиться в режиме радиолокационного молчания до последнего момента.
В состав РЛС входят: антенный блок ФАР, передатчик, приемное устройство, аппаратура опознавания «свой-чужой» AN/TPX-46(V)7, компаратор, устройство обработки сигналов, ЭВМ, система кондиционирования.
Антенный блок состоит из основной ФАР, ФАР приема сигналов от ЗУР о положении линии визирования ракеты на цель, пяти ФАР подавления боковых лепестков диаграммы направленности антенны (ДНА), ФАР аппаратуры опознавания. Все ФАР смонтированы в одной плоскости антенного блока, который в рабочем положении наклонен под углом 67,5° и обеспечивает круговое вращение по азимуту. В походном положении антенная система укладывается на крыше кабины. Выбор сектора работы РЛС производится разворотом кабины в требуемом направлении. При фиксированном положении кабины РЛС способна вести поиск и обнаружение целей по азимуту в секторе 90°, а их сопровождение и наведение ракет — в секторе 110°.

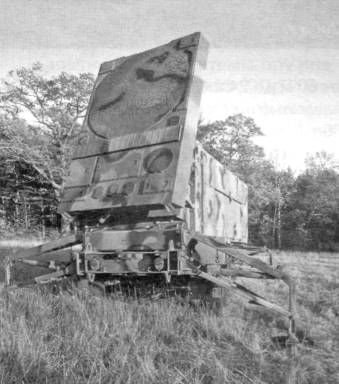

Многофункциональная РЛС AN/MPQ-53.
Основная ФАР предназначена для излучения и приема сигналов при поиске, обнаружении и сопровождении целей, для передачи команд управления ракетой на среднем участке траектории, излучения сигнала подсветки цели в режиме TVM. Она представляет собой проходную линзовую ФАР диаметром 2,44 м и состоит из 5161 однотипного фазовращателя и комбинации рупорно-линзовых излучателей. Каждый фазовращатель (длина 17 см и масса 124 г) представляет собой ферритовый тороид, заполненный материалом с высокой диэлектрической постоянной. Он рассчитан на прохождение сигнала, имеющего мощность в импульсе 2,5 кВт (средняя до 13 Вт). При работе на излучение линзовая ФАР облучается высокочастотными сигналами передатчика с тыльной стороны двумя рупорными облучателями, соединенными волноводами с группой передатчиков.
ФАР для приема сигналов от ЗУР для реализации метода наведения TVM выполнена в виде плоской ФАР диаметром 54 см и расположена ниже основной антенны. Она включает в себя 251 элемент. При наведении ракеты на конечном участке она принимает необходимую информацию с борта ракеты, в остальное время может использоваться в системе подавления боковых лепестков основной ФАР и для уменьшения воздействия активных и пассивных помех.
