Пункт управления огнем AN/MSQ-104
Управление работой огневой единицы комплекса выполняется станцией управления, которая размещена в стандартной американской армейской кабине, защищенной от всех воздействий окружающей среды, включая электромагнитный импульс. Масса кабины составляет 5,4 т, длина — 6,76 м, ширина — 2,62 м и высота — 2,13 м. Она транспортируется на трехосном грузовике М814, масса которого вместе с кабиной составляет около 17 т.
Боевой расчет пункта управления состоит из командира и двух операторов, управляющих всеми средствами системы и выполняющих следующие задачи:
- оценки воздушной обстановки;
- установления приоритета обстрела целей;
- передачи на РЛС команд, регламентирующих обработку информации, наведения ЗУР и использования средств защиты от помех;
- назначения ПУ и ЗУР для обстрела цели и управления их предстартовой подготовкой;
- определения режима стрельбы и оценки ее результатов.
Основными подсистемами пункта управления являются: ЭВМ, аппаратура индикации и управления, оконечные устройства радиорелейных станций и линии передачи данных, аппаратура сопряжения и энергораспределительный блок.
Компоновка кабины: вдоль одной стены размещаются аппаратура связи и одно рабочее место оператора, вдоль другой — ЭВМ, оконечное устройство передачи данных, аппаратура сопряжения с РЛС и ПУ, АРМ второго оператора и вспомогательное оборудование. За пределами кабины предусмотрено размещение еще двух АРМ.
На каждом рабочем месте оператора имеются консоль с индикатором воздушной обстановки, панель управления индикатором при боевой работе и при эксплуатации, набор клавишных переключателей для ввода и вывода оператором необходимой информации управления огнем в процессе боевой работы, блок контроля функционирования аппаратуры комплекса.
На левый индикатор АРМ выводится общая обстановка в зонах обнаружения, управления и огня батареи ЗУР, а на правый АРМ — информация по управлению всеми элементами батареи ЗУР и текущая воздушная обстановка. Над индикаторами и между АРМ расположены специальные вертикальные и наклонные панели, на которых отображается дополнительная постоянная информация о состоянии ЗРК и функционировании его аппаратуры в реальном масштабе времени. Использование специальной сервисной аппаратуры позволяет проводить диагностический контроль работы отдельных устройств и ЗРК в целом, даже во время боя.
ЭВМ производит все расчеты, анализ и накопление необходимой информации. С ее помощью на основе данных, получаемых от РЛС, решаются следующие задачи:
- определяются характеристики целей;
- выбираются цели для перехвата;
- передаются команды управления на РЛС;
- устанавливается очередность обработки данных о целях;
- выбираются средства защиты от помех.

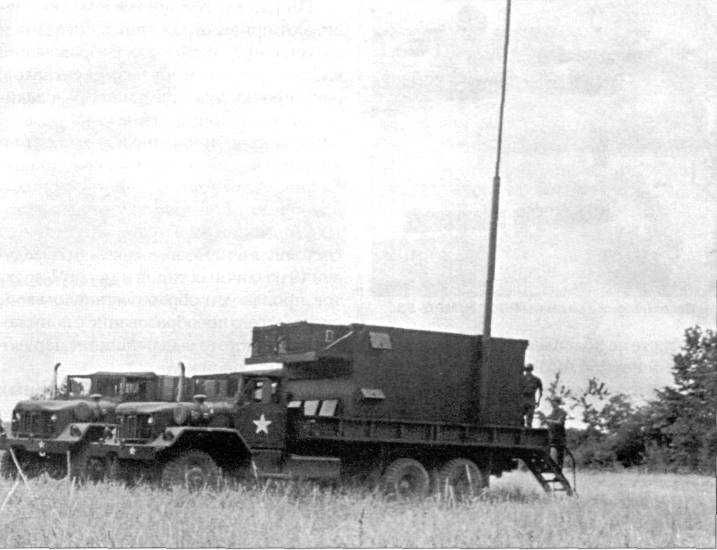

Пункт управления огнем AN/MSQ-104.
ЭВМ параллельного действия состоит из двух процессоров, двух запоминающих устройств и периферийных блоков, ее быстродействие составляет 1 млн. опер./с.
Управление вводом, выводом и отображением информации, режимами работы РЛС, ПУ и другими элементами ЗРК осуществляется клавишными переключателями, расположенными на передней панели АРМ рядом с экраном индикатора и сведенными в логически взаимосвязанные группы, что повышает оперативность, точность и надежность выполнения операторами своих функциональных обязанностей при управлении огнем батареи ЗУР.
Периферийное оборудование компьютера управления огнем включает принтер и защищенную память в форме быстродействующего блока с магнитной лентой емкостью 410 млн. бит. Функция последнего состоит в загрузке компьютерных программ с ленты и восстановлении памяти, стертой электромагнитным импульсом, другими электромагнитными эффектами или в процессе обслуживания. Информация, находящаяся на магнитной ленте, содержит дубликаты программ управления огнем и наиболее важных данных относительно условий стрельбы. Кроме того, данные о цели могут быть сохранены на другой ленте.
Для работы пункта управления на магнитных лентах доступны три группы программ. Первая группа приводит систему в состояние эксплуатационной готовности, загружая все необходимые данные в компьютер управления огнем и компьютеры РЛС. Другие функции этой группы включают сбор и хранение некоторых данных, например об ориентации антенны, пределов работы РЛС, контура горизонта и «мертвых» зон.
Вторая группа программ управляет в реальном времени всеми элементами огневой единицы. В их состав включены функции:
1) управления РЛС при поиске, сопровождении цели, запросе «свой-чужой», отслеживания полета ЗУР и передачи команд управления на среднем и конечном участках их траектории;
2) выбора и обработки информации для представления на дисплеях и выполнения команд, заданных операторами;
3) выбора пусковой установки ЗУР и передачи команд на ее пуск и начальные параметры полета;
4) связи через цифровое оборудование с более высокими уровнями и соседними единицами «Пэтриота»;
5) контроля эксплуатационного статуса всех элементов огневой единицы.
Кроме того, этой группой программ выполняется анализ угроз, исходящих от каждой обнаруженной цели, и предлагается ее приоритетность для операторов. В зависимости от выбранного режима работы система обнаруживает цели автоматически или по инструкции от офицера управления огнем. Однако начатый автоматически процесс обнаружения может быть прерван оператором в любое время.
Третья группа программ предназначена для быстрой нейтрализации дефектов и проверки системы.
