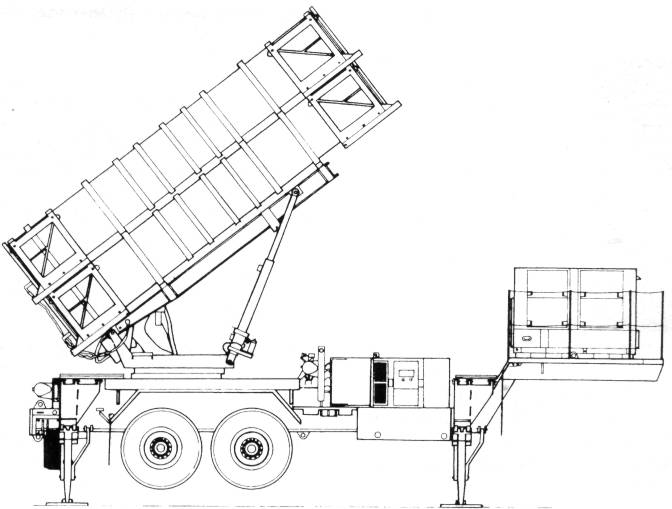

Пусковая установка М901
Пусковая установка предназначена для пуска, транспортировки и временного хранения ракет. Она смонтирована на двухосном седельном полуприцепе М860 и транспортируется колесным (6x6) тягачом М818. В дальнейшем для транспортирования полуприцепа с ПУ также использовался 10-тонный тягач повышенной проходимости М983 (НЕМТТ).
В состав оборудования ПУ входят: опорная рама с механизмами подъема ракет и наведения их по азимуту, автономный генератор переменного тока с дизельным двигателем, привод для установки радиомачты, служащей для приема команд и передачи данных на пункт управления огнем, электронный блок и аппаратура связи.
На пусковой установке размещаются четыре контейнера с ЗУР. Каждый контейнер соединен с установкой отдельным кабелем, посредством которого осуществляется контроль технического состояния и передача предстартовых команд. Механизм наведения ПУ по азимуту обеспечивает поворот подъемной стрелы с ЗУР в требуемом направлении на угол от 0 до 180°, а механизм подъема устанавливает стрелу на угол 38°, который является постоянным для пуска ЗУР.

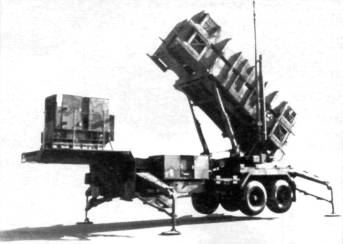

Пусковая установка М901 в боевом положении.
Электронный блок предназначен для приема, декодирования и исполнения команд операторов и ЭВМ управления огнем, осуществления связи с пунктом управления огнем, передачи информации о техническом состоянии ракеты и пусковой установки.
С момента поступления команды на пуск начинается ввод необходимых данных в запоминающее устройство ракеты. При нажатии кнопки «Пуск» на пульте оператора к аппаратуре системы управления подается питание, после чего наземная ЭВМ пункта управления огнем автоматически включает систему управления ракетой на ПУ, выполняет необходимые расчеты и готовит алгоритм полета.
Источник энергоснабжения AN/MSQ-26
Источник энергоснабжения расположен на автомобиле М814 и предназначен для обеспечения энергией РЛС AN/MPQ-53, пункта управления огнем AN/MSQ-104 и систем связи с антеннами.
В состав AN/MSQ-26 входят два газотурбинных источника питания мощностью по 150 кВт, преобразователь напряжения 120/204 В с частотой 400 Гц. Их время выхода на режим не превышает 8 мин. Емкость с топливом размещается на прицепе.
Средства связи ЗРК «Пэтриот»
Средства связи включают в себя аппаратуру радиотелефонной и оперативно-командной связи с вышестоящим командным пунктом, с соседними командными пунктами батарей ЗУР, пусковыми установками батареи ЗУР.
Радиотелеграфная связь со стартовыми агрегатами и командованием обеспечивается с применением антенн и телескопической мачты высотой 7,3 м.
Связь с РЛС осуществляется через кабель. Группа антенных мачт располагается на пятитонном грузовике. Антенны могут подниматься на высоту до 30,5 м. Использование этих средств обеспечивает связь между пунктами управления огневых единиц и с другими органами управления в условиях отсутствия прямой видимости.
Вспомогательное и технологическое оборудование ЗРК «Пэтриот»
Технологическое оборудование позволяет производить перезаряжание пусковых установок путем замены ТПК на ПУ с помощью заряжающих машин, а также хранение ЗУР в специальных хранилищах. В его состав входят:
- транспортно-заряжающие машины (тягач М819 с подъемным краном и полуприцеп М269А1 с четырьмя ТПК);
- подвижный пункт технического обслуживания на шасси автомобиля М814 с размещенным на прицепе генератором;
- машина для транспортировки малогабаритных запасных частей;
- автомобильный тягач М819 с подъемным краном и полуприцеп М269А1 для транспортировки крупногабаритных запасных частей.
Средства радиотехнической маскировки
Основным средством радиотехнической маскировки ЗРК «Патриот» является специальный радиолокационный постановщик помех, размещаемый вблизи РЛС AN/MPQ-53 и служащий для дезориентации противорадиолокационных ракет противника.
