| Направляющее колесо БМД-1 в разрезе.
|

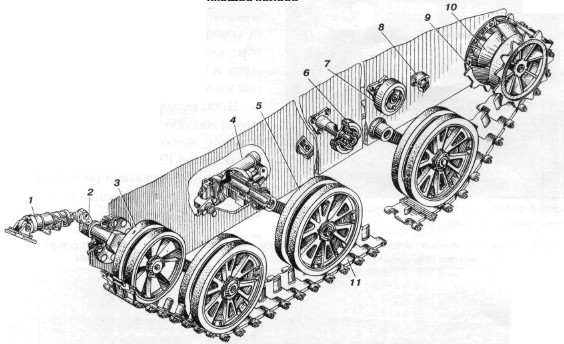

Ходовая часть БМД-1 первых выпусков (левый борт): 1 — силовой гидравлический цилиндр; 2 — кривошип; 3 — направляющее колесо; 4 — пневматическая рессора; 5 — опорный каток; 6, 7— поддерживающие ролики; 8 — упоры балансиров; 9 — ведущее колесо; 10 — бортовая передача; 11 — пятипроушенный трак. |
 |
 |
 |

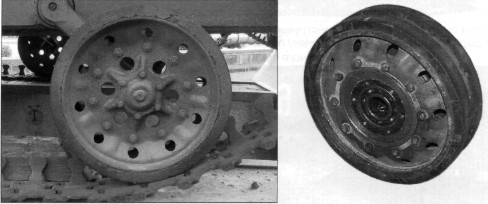

| Опорный каток со штампованными дисками, введенный в 1980 г. | Опорный каток со штампованными дисками. | Ведущее колесо БМД-1 основных серий. Отверстия во внешнем диске предназначены для сброса набившейся грязи. |
 |
 |
| Узел подвески БМД-1 основных серий с опорным катком с литым диском из магниевого сплава. | |
 |
 |

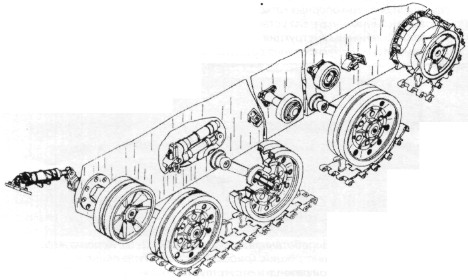

| Опорный каток с литыми дисками. | Ходовая часть БМД-1 поздних серий и БМД-1П. |
 |
 |
| Трак БМД-1 основных серий и БМД-1П. | Семипроушенный трак БМД-1 с гребнем прямоугольной формы. |
| Форма гребня (клыка) неоднократно менялась в ходе серийного производства БМД-1 с учетом опыта войсковой эксплуатации. | |
