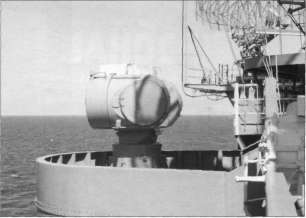

| Снаряжание ПУ типа Мк29 комплекса «Си Спарроу». | В состав СУО типа Мк91 входят один или два радиолокатора типа Мк95 с двумя антеннами — излучающей и приемной. |
Если в состав системы управления огнем ЗРК включаются несколько РЛС, на каждый из дополнительных радиолокаторов приходится по одному дополнительному прибору Мк73, процессору Мк17 и пульту оператора Мк83.
В ряде стран, принявших на вооружение систему управления огнем корабельных средств ПВО/ ПРО типа Мк91, приборы типа Мк73 сопряжены с радиолокационными станциями других типов. Так, например, в ВМС Бельгии, Германии, Греции, Испании, Канады, Нидерландов, Португалии и Турции в роли «дополнительных» выступают такие радиолокационные станции, как WM25 и STIR, а на фрегатах УРО типа «Анзак» (ANZAC) ВМС Австралии и Новой Зеландии приборы типа Мк73 включены в состав СУО с РЛС типа 9LV Мк3.
Размещение СУО типа Мк91 на кораблях военно-морских сил США и других стран*
|
Страна |
Класс и тип корабля-носителя |
Модификация СУО |
Станция сопровождения |
Радиолокатор подсветки цели |
|
Австралия |
ФР УРО типа «Анзак» (ANZAC или МЕКО 200ANZ) |
Mod.2 |
«Си Викинг» (Sea Viking) |
Мк73 |
|
Бельгия |
ФР УРО типа «Вилинген» (Wielingen) |
Mod.2 |
WM25 |
Мк73 |
|
Германия |
ФР УРО типа «Бремен» (Bremen или проект 122) |
Mod.2 |
WM 25 / STIR |
Мк73 |
|
ФР УРО типа «Бранденбург» (Brandenburg) |
Mod.3 |
STIR 180 |
— |
|
|
Греция |
ФР УРО типа «Элли» (Elli) — быв. «Кортенаэр» (Kortenaer) |
Mod.3 |
WM 25 / STIR |
Мк73 (2 ед.) |
|
ФР УРО типа «Гидра» (Hydra или МЕКО 200HN) |
Mod.3 |
STIR (2 ед.) |
Мк73 (2 ед.) |
|
|
Дания |
ФР УРО типа «Нильс Юл» (Niels Juel) |
Mod.3 |
Мк95 (2 ед.) |
— |
|
Испания |
ФР УРО типа «Дескубьерта» (Descubierta или Corbetas) |
Mod.2 |
WM25 |
Мк73 |
|
Италия |
ФР УРО типа «Лупо» (Lupo) |
Mod.2 |
Mk95 |
- |
|
Канада |
ФР УРО типа «Галифакс» (Halifax) |
Mod.3 |
STIR(2eд.) |
Мк73 (2 ед.) |
|
Нидерланды |
ФР УРО типа «Тромп» (Tromp) |
Mod.2 |
WM25 |
Мк73 |
|
ФР УРО типа «Якоб ван Хемскерк» (Jacob van Heemskerck) |
Mod.3 |
STIR (2 ед.) |
Мк73 (2 ед.) |
|
|
ФР УРО типа «Кортенаэр» (Kortenaer) |
Mod.3 |
WM 25/STIR |
Мк73 (2 ед.) |
|
|
ФР УРО типа «Карел Доорман» (Karel Doorman) |
Mod.3 |
STIR(2eд.) |
Мк73 (2 ед.) |
|
|
Новая Зеландия |
ФР УРО типа «Анзак» (ANZAC или МЕКО 200ANZ) |
Mod.2 |
«Си Викинг» (Sea Vikinq) |
Мк73 |
|
Норвегия |
ФР УРО типа «Осло» (Oslo) |
Mod.2 |
Mk95 |
Мк73 |
|
ОАЭ |
ФР УРО типа «Абу-Даби» (Abu Dhabi или «Кортенаэр») |
Mod.3 |
WM 25/STIR |
Мк73 (2 ед.) |
|
Португалия |
ФР УРО типа «Васко да Гама» (Vasco da Gama) |
Mod.3 |
STIR(2eд.) |
Мк73 (2 ед.) |
|
США |
АВМА типа «Нимиц» (Nimitz) |
Mod.3 |
Mk95 (3 ед.)** |
— |
|
ABM типа «Китти Хок» (Kitty Hawk) |
Mod.3 |
Mk95 (3 ед.)** |
— |
|
|
АВМА типа «Джон Ф. Кеннеди» (John F. Kennedy) |
Mod.3 |
Mk95 (3 ед.)** |
— |
|
|
АВМА «Энтерпрайз» |
Mod.3 |
Mk95(3 ед.)** |
— |
|
|
ЭМ типа «Спрюэнс» (Spruance) |
Mod.2 |
Mk95" |
— |
|
|
Универсальные десантные корабли типа «Уосп» (Wasp) |
Mod.3 |
Mk95 (2 ед)" |
— |
|
|
Универсальные транспорты снабжения типа «Сакраменто» (Sacramento) |
Mod.3 |
Mk95 (2 ед.) |
— |
|
|
Универсальные транспорты снабжения типа «Сапплай» (Supply) |
Mod.3 |
Mk95 (2 ед.) |
— |
|
|
Таиланд |
ФР УРО типа «Наресван» (Naresuan) |
Mod.3 |
Мк73 (2ед.) |
|
|
Турция |
ФР УРО типа «Явуз» (Yavuz или МЕКО 200TN) |
Mod.3 |
STIR (2 ед.) |
Мк73 (2ед.) |
|
ФР УРО типа «Барбаросса» (Barbaros или МЕКО 200TN НА) |
Mod.2 |
STIR |
Мк73 |
|
|
Южная Корея |
ЭМ УРО типа «Окпо» (Окро или KDX-2) |
Mod.3 |
STIR (2 ед.) |
Мк73 (2ед.) |
|
Япония |
ЭМ типа «Харуна» (Haruna) |
Mod.2 |
«Тип 2-12» |
— |
|
ЭМ «Сиранэ» (Shirane) |
Mod.2 |
WM25 |
— |
|
|
ЭМ УРО типа «Xaцуюки» (Hatsuyuki) |
Mod.2 |
«Тип 2-12» |
— |
|
|
ЭМ УРО типа «Такацуки» (Takasuki) |
Mod.2 |
«Тип 2-12» |
— |
|
|
ЭМ УРО «Асагири» модернизированный (Mod. Asagiri) |
Mod.3 |
«Тип 2-12» |
* Приводится по данным справочника: Jane's Naval Weapon Systems. Edited by EE.R. Hooton. Issue 42, стр. 263, 264 и 561, а также Issue 41, стр. 401—406. ** В составе системы AN/SWY-1.
Преобразователь сигналов Мк80 представляет собой, так сказать, «связующее звено» между цифровой ЭВМ системы управления огнем и «периферийными» элементами системы данного комплекса ПВО/ПРО. Сигналы на выходе приемной антенны радиолокатора Мк95 обрабатываются в приборе Мк17 — в итоге получаются координаты цели и направление ее движения (данные по курсу), информация по которым отображается на экране пульта оператора типа Мк83. В то же время офицер-оператор со своего пульта управления типа Мк86 осуществляет пуск ЗУР и выполняет ее наведение на цель.
В случае, если на корабле ВМС США устанавливается модернизированный вариант ЗРК «Си Спарроу» — SSDS, пульты типов Мк83 и Мк86 заменяются на универсальное рабочее место из семейства AN/UYQ-70.
До 1979 г. пульт Мк86 выпускался итальянской компанией «Селения» (Selenia), но затем этим занялось канадское подразделение компании «Рейте-он». Последняя производит большую часть оборудования системы управления огнем типа Мк91, но ряд комплектующих все же приобретается у других компаний: датской «Термы» (Тепла; антенные приемные устройства ультракоротковолнового диапазона), канадской SED (частотный преобразователь передатчика; до 1986 г. этим занималась датская компания NEA-Lindberg), голландской «Бронсверк МУС» (Bronswerk MWS; электронное оборудование с системой жидкостного охлаждения), компании NFT (палубная опора РЛС системы управления огнем) и голландской «Фоккер» (Fokker; прибор управления радиолокатором). Печатные платы цифровой ЭВМ, а также датчик типа Мк73, преобразователь сигналов типа Мк80 и прибор обработки данных типа Мк17 поставляют бельгийская MBLE и турецкая «Аселсан Милитари Электроник Индастриз» (Aselsan Military Electronic Industries).
