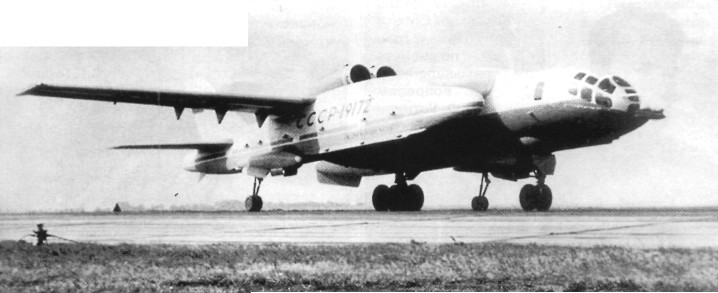

Экраноплан ВВА-14 на стоянке на колесном шасси.

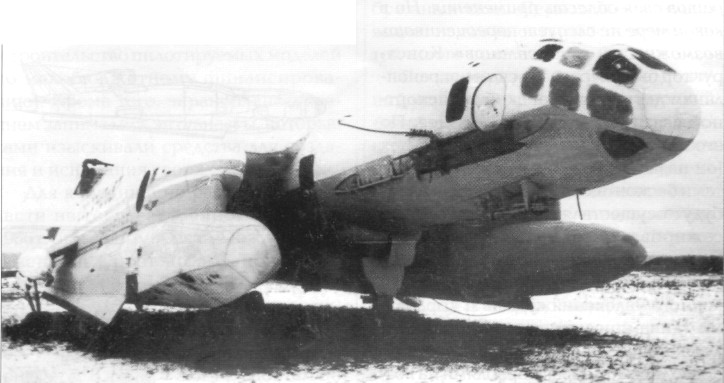

В таком виде экраноплан ВВА-14М попал на «вечную стоянку» в музей ВВС.
В 1972 г. в Таганроге были построены две машины — 1М2 и 2М, которые принимали участие в летных испытаниях. 1М2, названный на заводе за необычную форму «Змеем Горынычем», предназначался для исследования новой аэродинамической компоновки и систем при полетах посамолетному. Он был выполнен по схеме высокоплана с составным крылом из несущего центроплана и консолей, разнесенным горизонтальным и вертикальным оперением и поплавковым взлетно-посадочным устройством. Фюзеляж полумонококовой конструкции. В носовой части размещалась трехместная кабина экипажа, отделяемая при аварийных ситуациях и обеспечивающая спасение экипажа на всех режимах полета без использования катапультных кресел. Экипаж экраноплана составлял три человека: летчик (командир экипажа), штурман и оператор. За кабиной находились отсек силовой установки с подъемными двигателями и отсек вооружения.
Крыло состояло из прямоугольного центроплана и отъемных частей трапециевидной формы. Пневматическое взлетно-посадочное устройство включало надувные поплавки длиной 14 м, диаметром 2,5 м и объемом по 50 м3, которые имели по 12 отсеков. Для выпуска и уборки поплавков использовалась сложная механогидропневматическая система. Для транспортировки ВВА-14 предусматривалось убирающееся трехопорное колесное шасси (с носовой опорой и главными опорами на обтекателях по бокам поплавков), заимствованное у серийного самолета Ту-22.
Силовая установка комбинированная — два маршевых двухконтурных двигателя Д-30М тягой 6800 кгс, установленных рядом в отдельных гондолах сверху центроплана, и 12 подъемных ТРДД РД-36-35ПР тягой по 4400 кгс, смонтированных попарно с наклоном вперед в отсеке фюзеляжа с открывающимися вверх створками воздухозаборников для каждой пары двигателей и нижними створками с решетками, отклонение которых могло регулироваться. Однако подъемные двигатели к началу летных испытаний не были доведены, и полеты ВВА-14 проводились без них.
В противолодочном варианте предполагалось разместить в бомбоотсеке различное вооружение общим весом до 2000 кг: две авиационные торпеды или восемь авиационных мин ИГМД-500 (при увеличении боевой нагрузки до 4000 кг) или 16 авиационных бомб ПЛАБ-250. Для обороны на маршруте патрулирования предусматривался специальный комплекс, обеспечивающий постановку активных и пассивных помех.
Машина 2М служила для исследования переходных процессов вертикального взлета и посадки. Она оборудовалась полным комплектом управления, подъемными двигателями, соответствующим радиоэлектронным оборудованием.
Первый полет 1М2 состоялся 4 сентября 1972 г. С этого времени по июнь 1975 г., когда была полностью завершена программа испытаний, аппарат 107 раз поднимался в воздух, налетав свыше 103 ч, причем скорость доходила до 640 км/ч.

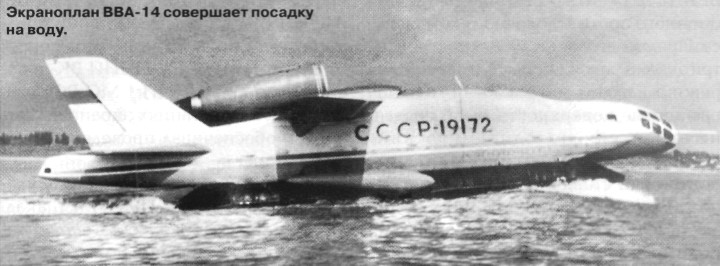

Экраноплан ВВА-14 совершает посадку на воду
Экраноплан ВВА-14М выходит на ходовые испытания в море.
