Краткое техническое описание БМД-1 («объект 915»)

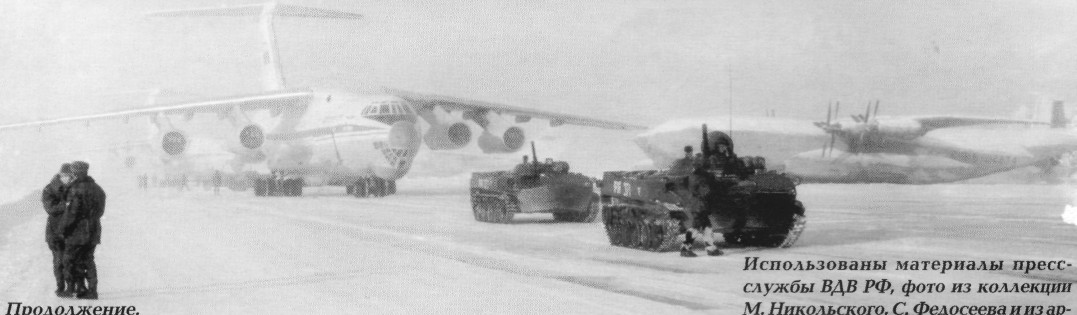

«Объект 915» — боевая гусеничная плавающая машина, авиадесантируемая из самолетов типа Ан-12А, а позже и из Ан-22 и Ил-76. Экипаж машины (вместе с десантом) состоит из семи человек: командира, механика-водителя, наводчика-оператора и четырех стрелков. Экипаж и вооружение находятся в передней и средней частях корпуса и в башне, а силовая установка и агрегаты силовой передачи — в кормовой. По расположению механизмов и оборудования машина внутри условно разделена на три отделения: управления, среднее и моторно-трансмиссионное. Отделение управления расположено в носовой части корпуса. В нем размещены сиденья командира (у левого борта), механика-водителя (в центре) и стрелка-пулеметчика (у правого борта). Среднее отделение находится в средней части корпуса и в конической башне и отделено от моторно-трансмиссионного отделения перегородкой. Позади башни в нем размещены места для трех стрелков. Надгусеничные ниши моторно-трансмиссионного отделения образуют тоннель, ведущий к кормовому десантному люку.

Основными частями машины являются корпус, башня, комплекс вооружения и система управления огнем, силовая установка, силовая передача, ходовая часть, водометные движители, электрооборудование и средства связи, а также специальное оборудование (защита от оружия массового поражения и пожарное оборудование).

Сварной корпус машины, выполненный из броневого алюминиевого сплава, защищал экипаж от 12,7-мм бронебойных пуль в лобовой проекции и обеспечивал круговую защиту от 7,62-мм пуль.

Корпус БМД-1 (вид спереди слева): 1 и 21 — вставки с амбразурами; 2 — верхний лобовой лист; 3 — основание люка механика-водителя; 4 и 6 — листы крыши; 5 — кольцо; 7 и 8 — упоры для установки платформы парашютно-реактивной системы; 9, 14 и 20 — задний, средний и передний верхние бортовые листы; 10 — кольцо для установки и крепления бортовой передачи; 11 — лючок для шаровой установки под автомат АКМС; 12 — отверстие для опоры пневматической рессоры; 13 — отверстия для оси поддерживающего ролика; 75 — кронштейн упора балансира; 76—нижний бортовой лист; 77 — кронштейн балансира; 78 —отверстие для кронштейна кривошипа направляющего колеса; 19 — буксирный крюк; 22 — нижний лобовой лист; 23 — створки петель волноотражательного щита.

Башня БМД-1: 1 — щека амбразуры; 2 — амбразура орудия; 3 — отверстия для клиньев; 4 — вырез для пулемета; 5 — люк для установки 9М14М; 6 — рым; 7 — отверстие для вентилятора; 8 — люк оператора; 9 — кольцо; 10 — крыша башни; 11 — обоймы для приборов наблюдения; 12 — отверстие для установки прицела.
